Чертежи дробилок (бесплатно, при наличии баллов) показывают размеры и конструктивные особенности их механизма, принцип действия и крепления составных частей. Например, щековая дробилка. Чертеж этой машины демонстрирует ее устройство:
- подвижную и неподвижную щеку с креплением;
- шатунный вал со шкивами, его привод, клиноременная передача;
- гидропривод (либо привод механического типа) для регулирования положения свободной щеки;
- параметры дробительной камеры, образованной щеками;
- расстояния до отверстия выгрузки переработанного материала.
Зерновая дробилка. Чертеж дробилки зерна показывает, какая именно она по виду конструкции (барабанная, дисковая, вальцовая). А также – размеры и другие характеристики, необходимые для сборки ее элементов в рабочий механизм:
- параметры диска с молоточками;
- конфигурацию и другие данные по барабану со специальными пластинками и т.д.
Молотковая дробилка. Чертежи молотковых дробилок изображают в деталях следующие моменты:
- внешние размеры корпуса агрегата;
- длины и диаметры роторов;
- параметры решетки, рамы, отбойной плиты, муфты и ее кожуха и т.д. Валковая дробилка. Чертеж этого оборудования в разрезах, планах и аксонометрии изображает параметры ее частей и деталей, а также их соединение:
- диаметры валков и высоту зубчатых сегментов, закрепленных на их поверхности;
- размеры рамы;
- вид и другие данные по подшипникам;
- габариты воронки и буферных пружин;
- размеры элементов электропривода (клиноременной передачи, шкива, шестеренок, вала). Конусная дробилка. Чертеж указывает особенности строения, расположения и размеры следующих аспектов:
- рабочего конуса и чаши для дробления;
- станины и рельсового пути;
- цилиндр гидравлический
- частей механизма (песта, эксцентрика, приводного вала, шкива, отверстия для приема материала и его вывода после обработки).
Роторная дробилка. Чертежи роторных дробилок помимо прочего изображают такие элементы их устройства:
- размеры и геометрию рамы;
- параметры рабочих инструментов (ротора и молотков, верхней и нижней плиты);
- габариты и принцип действия регулировочного механизма плит или решеток;
- отверстие для приема сырья.
Проекты содержащие в своем описании "чертеж дробилки". Подборка не содержит всех проектов, не нашли по метке воспользуйтесь поиском по каталогу проектов.
СГТУ им. Гагарина/ Пояснительная записка курсовой работы выполнена на 46 страницах машинописного текста формата А4 и содержит 51 расчётную формулу, 14 рисунков и наименований используемой литературы. Пояснительная записка состоит из анализа линий производства круп, описания конструкции молотковой дробилки, расчета основных его параметров, а также представлены требования к настройке машины на заданные технологические режимы и охрана труда и техника безопасности / Чертежи: Дробильный барабан А3, Молотковая дробилка Чертеж общего вида А1, Молоток А4, Втулка А4, Кинематическая схема А2, Технологическая схема линии А2 + спецификации
Курсовой проект по ТОСМ. Модернизируемая машина – молотковая дробилка М600х400. Классификация данной машины: класс – машины для измельчения; группа – машины для дробления (дробилки); тип – дробилки ударного действия; типоразмер – М600х400. В проекте 2 листа чертежи: Молотковая дробилка М600х400 мм до и после модернизации + ПЗ.
Предлагаемая дробилка концентрированных кормов удачно вписывается в структуру небольших фермерских хозяйств и личных подворий. Следует отметить, что разрабатываемая дробилка может измельчать все виды зерносмесей./ Состав: 3 листа чертежи: Классификации измельчателей кормов, Общий вид, Схема технологическая + 18 листов деталировки + ПЗ.
БГТУ. Целью курсового проекта является разработка проектно-конструкторской документации на валковую дырчатую дробилку СМ-369А. В курсовой работе описана конструкция и принцип действия различных дробилок, в том числе и валковой, произведен расчет вала на прочность, жесткость и кручение, подобраны шпонки, разработаны чертежи общего вида, сборочные и рабочие единицы валковой дырчатой дробилки, а также рассмотрены основные приемы работы с библиотекой <<КОМПАС-SPRING>> в системе КОМПАС-3D версии V13. Графический материал включает 5 листов чертежи (1 лист формата А1, 1 лист формата А2, 1 листа формата А3, 2 лист формата А4 + 3д модель) + ПЗ.
Чертежи 2 листа + пояснительная записка / СФУ / Кафедра «Инженерные системы зданий и сооружений» / Цех по производству щебня. П = 200000 м3/год, G = 1500 кг/см3, Dmax= 500 мм, dmax= 40 мм, Lск= 175 мм.
БГТУ / Детали машин / Целью работы является на основе патентных исследований предложить модернизацию щековой дробилки с простым движением подвижной щеки ЩДП 15×21, применяемой для крупного дробления на предприятии по производству дорожного щебня. Необходимо произвести подбор оборудования дробильно-сортировочного завода и расчет режимов его работы по следующим данным: производительность - 250 м³/ч; дробимый материал - гранит; наибольший размер куска материала, D = 1000 мм; щебень фракций - 3,,,10, 10,,,20, 20,,,40, 40,,,60, 60,,,80, 80,,,120 мм. / 10 листов чертежи + спецификации + ПЗ.
НГСХА. Целью данного дипломного проекта является внедрение технологической линии по производству кормовой муки и пищевого жира с модернизацией молотковой дробилки на ООО «Телячьи нежности». В расчетно-пояснительной записке к дипломному проекту представлены: анализ производственно-хозяйственной деятельности предприятия, конструкторский расчет, правила эксплуатации и техническое обслуживание оборудования, технологический процесс механической обработки детали, а также экономическая оценка внедрения технологической линии и разработки. Рассмотрены мероприятия по безопасности жизнедеятельности на производстве. 9 листов чертежи (Вид общий / деталировка / План_цеха / Патентный поиск / Технологическая схема / Операционная карта / Дробилка / ЭКОНОМИКА / График ремонтов) + ПЗ.
В результате проектирования была получена щековая дробилка с простым движением щеки, которую целесообразно использовать на стационарных дробильных установках. Стационарные дробильные установки применяются на крупных разработках горных пород в фиксированном месте установки. Такие установки целесообразно использовать на площадках, работа на которых будет вестись не менее 20 лет. / Состав: 3 листа чертежи А1 (общий вид дробилки + (спецификация); сборочный чертеж + (спецификация); маховик) + ПЗ.
Целью курсового проекта является приобретение навыков в расчете и конструировании специфических узлов щековой дробилки. При выполнении курсового проекта решаются следующие основные задачи: – выбор и обоснование конусной дробилки; – выбор и расчет конструкции основных узлов; – расчет мощности и выбор электродвигателя; – определение расчетных нагрузок и расчет на прочность деталей; – определение основных технико-экономических показателей. В графической части курсового проекта 3 листа чертежи: общий вид дробилки в двух проекциях / чертеж сборочной единицы / чертежи деталей сборочной единицы.

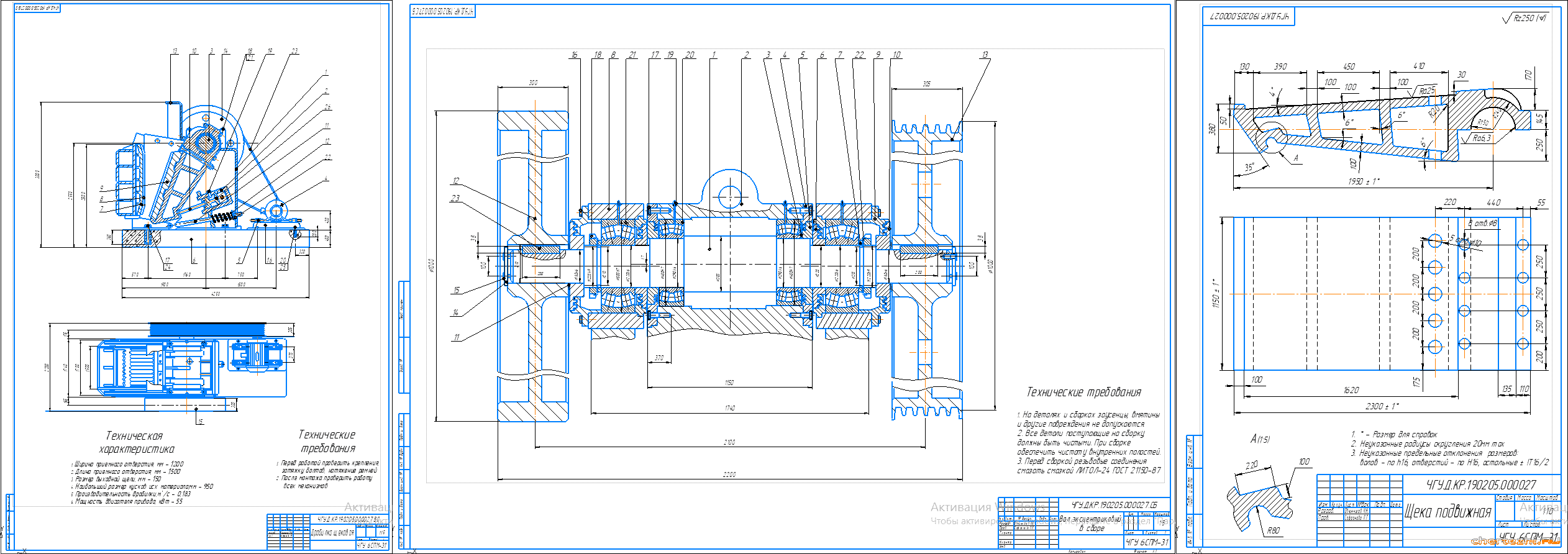

ЧГУ. Задание: выполнить расчет щековой дробилки со сложным движением щеки. Исходные данные: Максимальная крупность исходной горной породы – 1200 мм; Максимальная крупность продукта дробления – 320 мм; Физико-механические свойства горной породы: доломит = 180 МПа, Е = (6…7)•104 МПа. Щековые дробилки применяются для крупного и среднего дробления пород высокой и средней прочности (в≤250 МПа). Дробилки со сложным качением щеки предназначены для дробления неабразивных горных пород. 2 листа чертежи + ПЗ.
МГАКХиС / Кафедра МиО заводов СМ / Графическая часть курсового проекта содержит 3 листа чертежи (Приводной вал с шатуном в сборе; Дробилка со сложным движение щеки; Приводной вал). ПЗ отсутствует.
