Данный проект разработан для строительства в IV Г климатическом районе. Сейсмичность - 9 баллов. Класс капитальности - II. Степень долговечности - II. Степень огнестойкости - II. Водоем оборудуется холодным водоснабжением.
Климатический подрайон III-А. Светомузыкальный фонтан является центральным связующим элементом в композиции центральной площади и выполнен круглой формы с каскадными уровнями наружным диаметром 30,0 м. Каскад наружным диаметром 21,59 м выполнен в три уровня и высотой от 0,98 м до 1,58 м. Внутренний диаметром 8,00 м имеет высоту 1,88 м. В центре фонтана выполнен постамент диаметром 2,80 м и высотой 1,01 м на который установлена трехуровневая декоративная чаша диаметром 3,48 м индивидуального изготовления. Высота наружного борта от уровня земли возвышается на 0,62 м. Верхняя часть фонтана (парапет) облицовывается гранитом толщ. 50 мм. Стенки облицовываются гранитом толщиной 30 мм выше уровня воды. Пол и стенки, на высоту 0,68 м, чаши облицовывается керамогранитом голубого цвета толщиной 10 мм.
Климатический подрайон - III-В. основанием под подошвой фундаментов служит суглинок со следующими расчетными характеристиками: pˡ =1.92 г/см³; φˡ=24°; Сˡ=21 кПа, 21 Е=22.0 МПа; Rо=250 кПа. Сейсмичность района - 9 баллов. Металлическое ограждение высотой 4,6 м. Ограждение состоит из металлических сетчатых панелей. Стойки ограждения выполнены из металлического квадратного профиля 120х4 мм, высотой 4,780 м. Стойки опираются на фундамент из бетонна кл. В15, размерами 0,4х0,4*0,9 м.
Данный проект разработан для строительства в IV Г климатическом районе. Сейсмичность - 9 баллов. Класс капитальности - II. Степень долговечности - II. Степень огнестойкости - II. Беседка запроектировано восьмигранной формы в плане. Диаметр оси расположения колон в плане ∅-4800. Вся конструкция беседки выполнено из металлических профилей. В отделке баз колонн используется декоративный рваный камень. Вся металлическая конструкция окрашивается структурной краской в 2 слоя. В отделке базы одной колоны используется 1,48 м² декоративный рваный камень толщиной δ=30-40 мм. Общий расход гранитных плит на 8 баз колон - 11,84 м²
Архитектурний решение фантана. Данный рабочий проект разработан для строительства в IV-Г климатическом подрайоне. Сейсмичность района строительства - 9 баллов. Класс капитальности - II. Степень долговечности - II. Степень огнестойкости - II. Здание оборудуется отоплением, вентиляцией, холодным и горячим водоснабжением, канализацией, электроосвещением.
Проект разработан для строительства в IВ климатическом подрайоне. Степень долговечности - II. Уровень ответственности здания - II (технически не сложное). Срок продолжительности строительства - 3 мес. Здание проходной и охраны представляет собой одноэтажное сооружение, прямоугольной планировки. В здании предусматривается следующий набор помещений: комната охраны, помещение теплового пункта. Фундаменты - ФБС 12.4.6, ФБС 9.4.6, ГОСТу 13579-85; ФЛ 12.10.3, ФЛ 8.10.3 по ГОСТу 13580-85. Стены наружные - силикатный кирпич б=400 мм. Перекрытие - ж/б плиты пустотные ПК 54-12-8. Полы - бетонные. Состав: комплект чертежей + перспектива.
Климатический район - III А. В данном рабочем проекте предусматривается капитальный ремонт ограждения территории детского сада с устройством 2-х ворот с калитками и ограждением площадки ТБО. Со стороны главного входа на территорию ограждение (В-1) выполнено из кирпичных тумб 400х400х2300(h) с использованием металлических профилей и кованного металла. Фундамент под колонны выполнен из бетона В15 с глубиной заложения 1200мм с устройством песчаной подготовки толщиной 100мм. Со стороны пожарного въезда ворота с калиткой (В-2) выполнены из металлических профилей и арматуры ∅10AI по ГОСТ 5781-82. Ограждение площадки ТБО выполнено из профлиста по металлическим профилям высотой 1500мм с креплением саморезами.

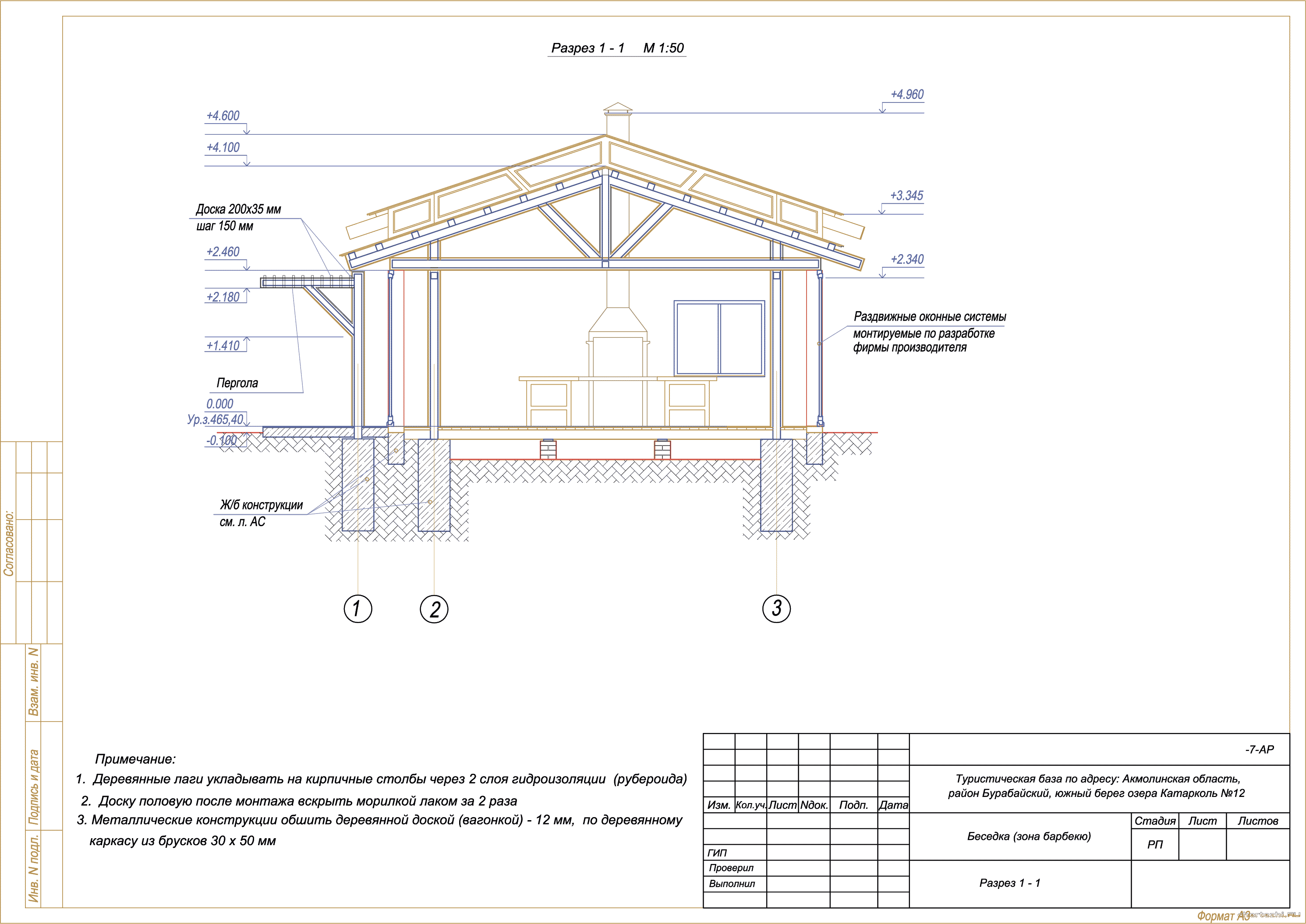

Беседка для барбекю условна разбита на зоны : кухня с баром, площадка танцпола и топчан. Конструктивная схема данной беседки представляет собой металлический каркас с металлическими стойками и фермой. Вся конструкция обшита деревянной доской (вагонкой) - 12 мм по деревянному каркасу из брусков 30 х 50 мм. Часть стены выполнена из облицовочного кирпича типа "Фагот", остальная часть в виде стеклянных раздвижных панелей, предоставленных фирмой производителем. Кровля выполнена из гибкой черепицы "KATEPAL" по листам OSB толщ.15 мм. Пространство между стенами и кровлей заполнено окнами различных форм (см. табл. "ведомость оконных и дверных заполнений"). Полы деревянные из доски толщ. 35 мм, расположенных по антисептическим деревянным лагам (80 х 150 мм) с шагом 540 мм на кирпичных столбиках 250 х 250 мм. Терраса из керамической плитки, имитирующей дерево, по бетонной подготовке.
