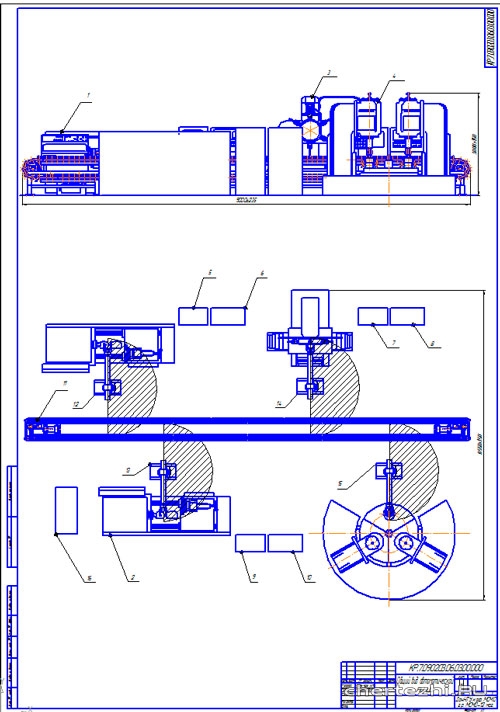

Коротко о файле:Курсовая работа включает: пояснительную записку, которая содержит все необходимые сведения о проектировании автоматической линии; чертеж детали, чертеж компоновки автоматической линии с обозначением всех позиций; циклограмму работы автоматической линии, эскизы наладок на все операцииТеория проектирования автоматизированных станочных комплексов На тему: «Расчет и проектирование автоматической системы технологического оборудования для обработки фланца»
ТЕХНОЛОГИЧЕСКАЯ ПОДГОТОВКА
1.1 Служебное назначение машины, узла, в которые входит деталь
Деталь фланец входит в редуктор подающей части основного редуктора комбайнов РКУ10, РКУ13.
Фланец служит для передачи крутящего момента от вала электродвигателя на первую ступень редуктора.
Основными конструктивными базами, определяющими положение в сборочной единице, является центральное отверстие 94H7, 99H7. Эти же поверхности могут использоваться в качестве основных технологических баз.
Служебное назначение узла:
Редуктор подающей части служит для преобразования энергии электродвигателя во вращательное движение зубчатых передач – приведение во вращение механизма перемещения комбайна вдоль реечного става конвеера.
Назначение комбайна.
Очистной узкозахватный комбайн РКУ10 предназначен для выемки угля в очистных забоях пологих и наклонных пластов мощностью от 1,1 до 1,93 м, подвигающихся по простиранию пластов с углом падения до 35°, а также по восстанию и падению с углом до 10°, при сопротивляемости пласта резанию до 360 кН/м. Климатическое исполнение У5 ГОСТ 15150-69.
Комбайн оснащен двумя бесцепными механизмами подачи со встроенными механогидравлическими тормозами, позволяющими при углах падения пласта свыше 9° работать без предохранительной лебедки.
Комбайн может применяться в механизированных комплексах типа КМ88, 1КТМ, 1МК85Б, оборудованных конвейерами СП87, СПЦ261.62 с рейкой 3БСП или РКД.
1.2 Конструкторский и технологический анализ чертежа детали
Деталь фланец работает в редукторе угольного комбайна РКУ и служит для соединения двух валов.
Простота конструктивных форм, жесткость конструкции, надежность технологических баз и жесткость крепления под обработку обеспечивает стабильность и точность обработки. При этом используется высокопроизводительное оборудование, технологическая оснастка. Так для токарной операции, применяются станки с ЧПУ.
Простота конструктивных элементов детали позволяет наиболее производительно и точно обработать поверхности детали применением наиболее простых относительных движений инструмента и заготовки, прямолинейного поступательного и вращательного движений.
Заданная деталь имеет нормализованные диаметры и длины, регламентируемые стандартом, в основном из рядов Ra 4.0 например 200h14, 125h7.
На свободные, не определяющие эксплуатационных параметров узла, поверхности, например: 200h12; допуски назначены в пределах IT12-IT14, что позволяет получить заданные размеры при черновой и получистовой обработке, т.е. соответствуют экономической точности.
Наиболее ответственные поверхности 94H7, 99H7 ограничены более жесткими допусками, которые определены условиями работы детали. Однако они не выходят за пределы экономической точности и при механической обработке достигаются шлифованием.
При изучении детали выявлен допуск торцевого биения 200h12/ 125h7 не более 0,12 относительно базы Б.
Шероховатость свободных поверхностей определена, в основном, технологическими требованиями и назначена не жестче экономически обоснованной ( 6,3; 3,2) по ГОСТ 25142-82 .
Шероховатости технологических базовых, основных конструктивных поверхностей назначены с учетом точности обработки неподвижно и подвижно контактных поверхностей. Шероховатость этих поверхностей конструктивно обоснована и вполне достижима шлифовальной обработкой.
Конфигурация детали обеспечивает возможность удобного подвода и вывода режущего инструмента.
Постановка размеров увязана с последовательностью обработки и позволяет вести одновременную обработку несколькими инструментами на предварительно настроенных станках.
Это существенно повышает технологичность обработки и позволяет применять стандартные режущие, контрольные инструменты и технологическую оснастку.
Вывод: качественную оснастку технологичности заданной детали оцениваем, как технологическую.
Техническая характеристика:
Деталь изготавливается из стали 40Х по ГОСТ4543-71 с последующей термообработкой улучшение. Содержание легирующих элементов упрочняет сталь, но при этом такие стали обрабатываются удовлетворительно. Химический состав и механические свойства стали 40Х ГОСТ4543-71 приведены в таблицах 1.1-1.2.
