АР Здание охраны 2-х этажное, 15 х 12,3 м

Двухэтажное кирпичное здание охраны. Если заменить комнату хранения оружия, то можно использовать проект под любое офисное здание. Высота этажа равна 3.300м.
Состав помещений :
1-ый этаж -входной узел ,кабинет и комната отдыха начальника охраны, сан.уз- лы; комнаты хранения и выдачи оружия; техническое помещение.
2-ой -гардеробные персонала ,помещения для сушки мокрой одежды и обуви , комнаты отдыха персонала, кабинет командира, общая комната .
Подъем на второй этаж и выход на кровлю осуществляется посредством внутрен- ней лестницы ,расположенной в осях 1-3 ; А-Б.
Венткамера расположена на крыше в осях3-3' ;А-Б.
Архитектурно-планировочное решение обусловленно технологическими требова- ниями нормативных документов ,созданием комфортных условий для работы персонала.
Конструктивная схема -бескаркасное здание с поперечными внутренней и наруж- ными несущими стенами из кирпича ;продольными наружными и внутренними самонесу- щими стенами. Общая устойчивость и геометрическая неизменяемость здания обеспе- чивается совместной работой несущих стен ,объединенных жестким диском покрытия.
-Фундаменты здания -ленточные сборные из блоков ФБС по ГОСТ 13579-78.
-Наружные стены выполнить из пустотелого кирпича плотн. 1201-1400кг/м тол- щиной 640мм с облицовкой лицевым кирпичом , ГОСТ 530-2007;
-Внутренние стены -из полнотелого кирпича по ГОСТ 530-2007 толщ. 380мм .
Кирпичную кладку вентстояка армировать 50/50/4/4.
-Перекрытие -сборный железобетонный настил из многопустотных панелей перек- рытия по серии 1.141-1 ,в.60;64.
-Перемычки -сборные ж/б по серии 1.038.1-1 ,в.1.
-Кровля -рулонный ковер
-Водосток наружный организованный
-Теплоизоляция -теплоизоляционные плиты из минеральной ваты на основе базаль- товых пород ROCKWOOL негорючая изоляция (ЗАО "Минеральная Вата")
-Оконные блоки -из поливинилхлоридных профилей по ГОСТ 30674-99
-Дверные блоки -по ГОСТ24698-81 ;ГОСТ6629-88

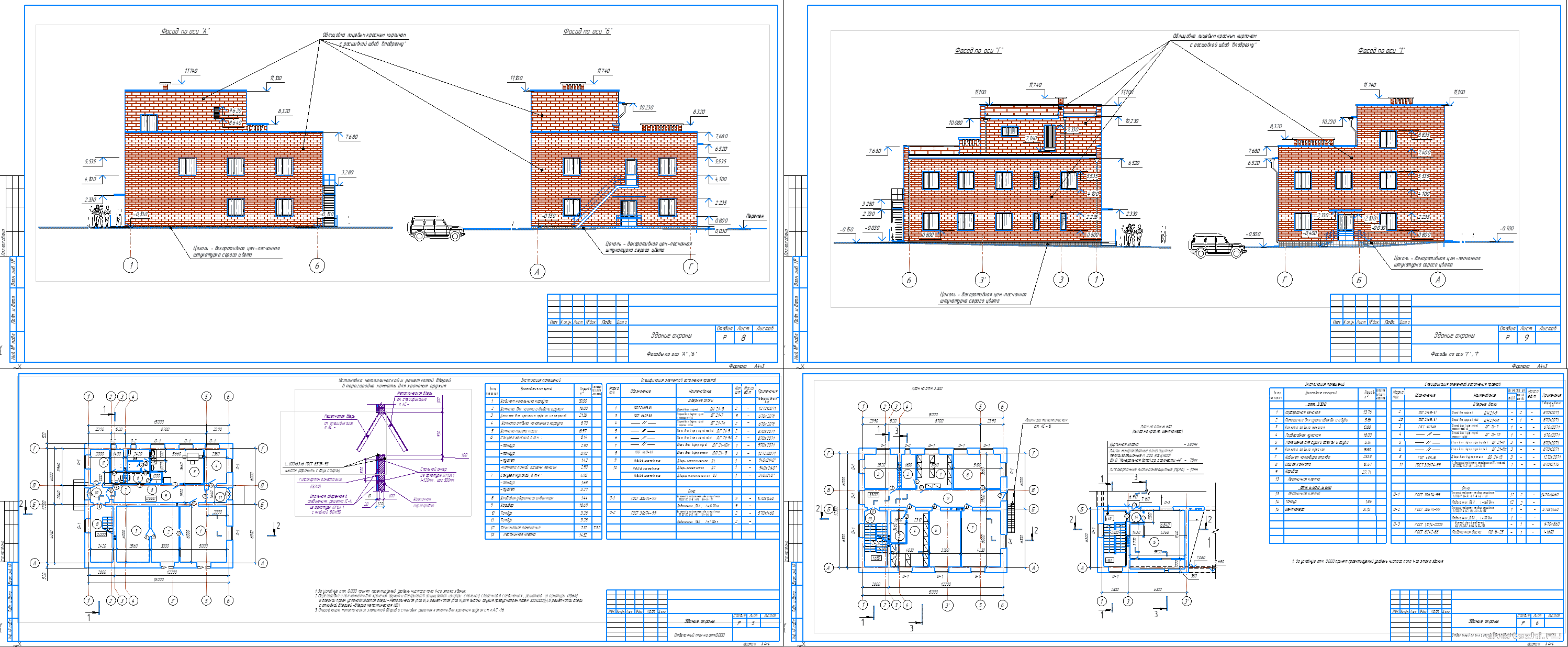

Ведомость рабочих чертежей:
Общие данные
Кладочный план на отм. 0.000
Кладочный план на отм. 3.300 ;6.600 ;6.840
Отделочный план на отм. 0.000
Отделочный план на отм. 3.300 ;6.600 ;6.840
Разрезы 1-1 ;2-2 ;3-3
Фасады по оси А ;6
Фасады по оси Г ;1
План крыши
Развертки стен с вентканалами по осям Б ;3 ;4
Схема расположения плит перекрытия на отм.3.000
Комната для хранения оружия и патронов .Дверь металлическая Д-1. Дверь решетчатая Д-2
