СНТУ / Исходные данные: Твых = 680 Нм, Nвых = 36 мин-1, Lгод = 5 лет, Кгод = 1, Ксут = 0,67 / Состав: 4 листа основных чертежа + 4 листа деталировка + ПЗ + спецификации

ИжГТУ / КАфедра "Специальные инженерные науки" / Дисциплина "Детали машин"/ Необходимо провести проверочные расчеты привода ленточного транспортера, состоящего из электродвигателя, клиноременной передачи, цилиндрического двухступенчатого редуктора и муфты на его выходном валу. / 5 листов чертежи (привод ВО, редуктор, рама, зубчатое колесо, вал шестерни и шкива) + спецификация + ПЗ.

МГАУ / Шкив-УБ 355 РТМ 38.405.45-80. Предназначена для передачи крутящегося момента с вала на косилку. Деталь входит в состав косилки КРН-2,1 А. Марка материала детали - Сч20 ГОСТ 14 12-85. Твёрдость детали 170-221НВ. / Состав: 6 листов чертежи + тех.карта А1 + ПЗ

ИГАСУ / Автомобильно-дорожный факультет / Кафедра ПТСДМ и СГ / по дисциплине «Детали машин и основы конструирования» / Состав: 2 листа чертежи (редуктор, деталировка: вал, шкив) + спецификации + ПЗ.

Курсовой проект по МРС. 8 листов чертежи (деталировка / станок / блок - шестерня / вилка / коробка / крышка / рычаг / шкив / свертка коробки) + ПЗ.

ЮУрГАУ (ЧГАУ) / Кафедра ДМ / по дисциплине "Детали машин" / Состав: 7 листов чертежи (редуктор в трех проекциях А1, вал ведомый А3, вал-шестерня А3, монтажный чертеж редуктора А1, колесо А3, крышка А4, шкивы А3) + спецификация + ПЗ (без введения и содержания).

БГТУ им В.Г. Шухова / Состав: чертежи (Дробилка двухвалковая дискозубчатая ДДЗ-700 А1, 3D модель Вал, Вал А4, Шкив А4) + ПЗ + 2 листа спецификации

ПетрГУ / Кафедра ТОЛК / Исходные данные: Tвых=660 Н*м; nвых= 65 мин-1. / Состав: 6 листов Графическая часть (Общий вид А1, Сборочный чертеж 2 вида А1, вал А3, зуб А3, Крышка подшипника А4, шкив А3) и спецификации на общий вид и сборочные чертежи + ПЗ

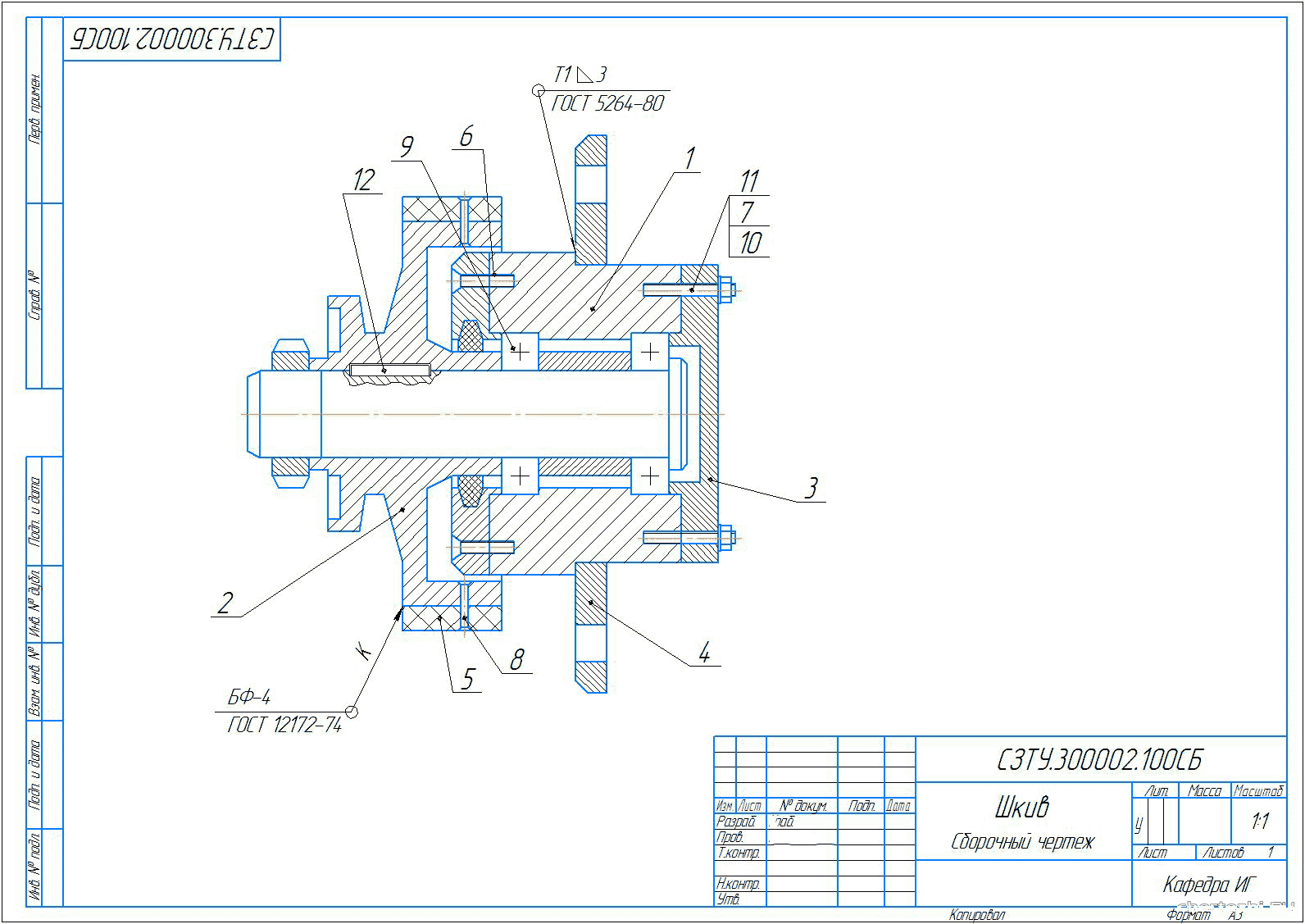

Сборочный чертеж шкива + спецификация, 2 сборочные единицы + спецификации к ним, без пояснительной записки.

БГАУ / 15 чертежей: общий вид, вал, винт, гайка, лист, стол, уголок, шкив, шпилька, без ПЗ.

Мичуринский ГАУ / Кафедра прикладной механики и конструирования машин/ по теории и расчету машин для переработки сельскохозяйственного сырья /. Проект содержит 10 чертежей: ВАЛ, Звездочка, Вал - Червяк, Колесо червячное, Крышка, Кинематическая схема тестоделительно-округлительного автомата, Общий вид аппарата, Шкив 1, Шкив 2, Шкив 3
+ пояснительную записку.

РГАТУ им. П. А. Соловьёва / Факультет авиатехнологический / Кафедра основ конструирования машин / по дисциплине «Детали машин и основы конструирования» / В пакете: пояснительная записка, общий вид редуктора, сборочный чертеж двухступенчатого редуктора, привод цепного транспортера, спецификации. чертеж корпуса редуктора, тихоходный вал, колесо зубчатое тихоходное, крышка подшипника, шкив.
