Коробка скоростей станка представляет собой систему зубчатых передач, которые позволяют изменять, в зависимости от необходимости, частоту вращения ведомого вала, при этом вращение ведущего вала всегда остаётся неизменным. Таким образом, чертёж коробки скоростей станка позволяет разобраться в принципе работы всего механизма, организовать его ремонт и обслуживание.
Рассматривая коробку скоростей станка 16к20 можно понять, она даёт возможность изменять частоту вращения шпинделя в шести различных вариантах. Чертёж коробки скоростей наглядно покажет, как работает этот станок в целом и каким образом вращение от электродвигателя передаётся через ременную передачу на вал.
Коробка скоростей токарного станка встраивается в бабку шпинделя. Однако, имеются механизмы, в которых коробка размещена в отдельном блоке, который посредством различных способов непосредственно связан со шпинделем. Подобным образом устанавливается и коробка скоростей фрезерного станка.

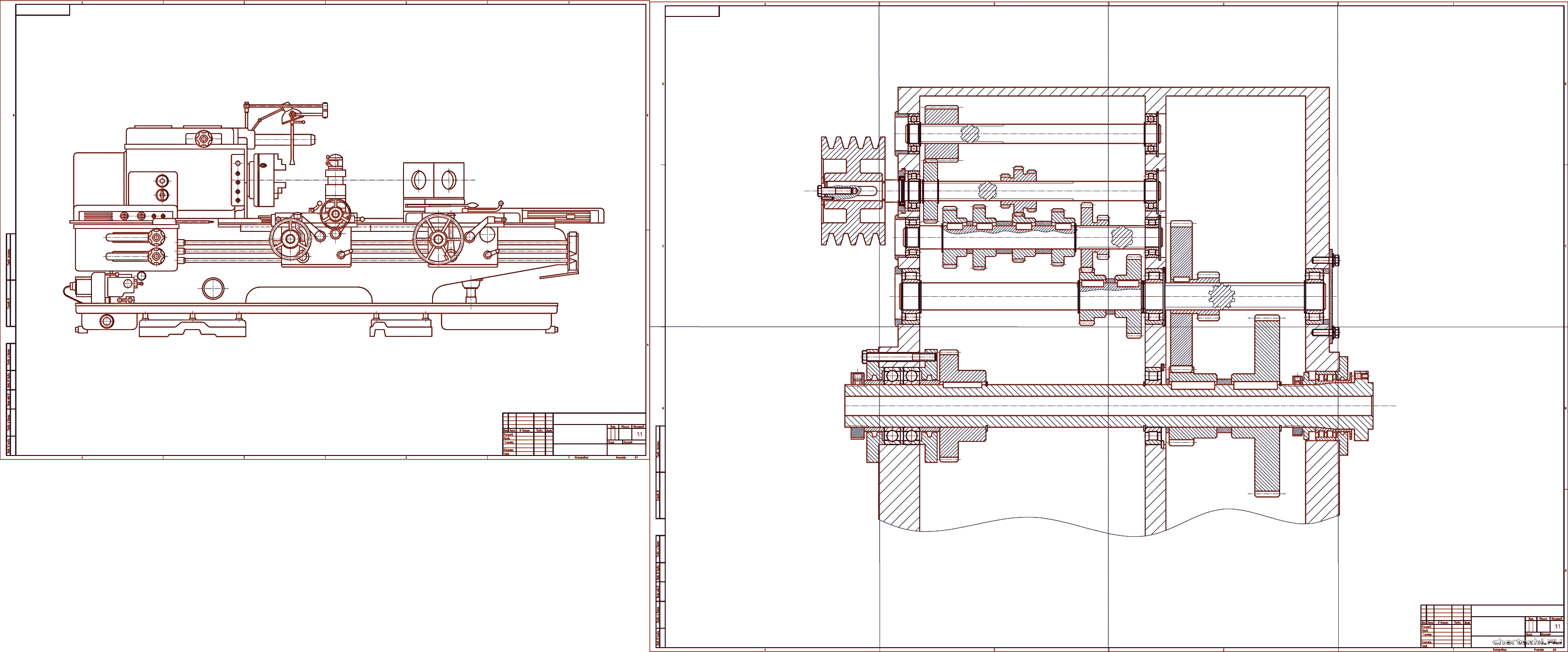

Чертёж коробки скоростей станка должен содержать общий вид станка, непосредственно графическую часть коробки скоростей и пояснительную записку, в которой указаны все технические характеристики и параметры оборудования.
