Магазин является отдельно стоящим зданием или его частью и предназначается для продажи товаров. В типовом проекте магазина предусматривается ряд специальных помещений для товаров, а также размещение необходимых коммуникаций. При этом должны быть соблюдены все нормы и стандарты.
Конструктивные особенности объектов розничной торговли
В зависимости от назначения, проект строительства магазина может иметь определенную специфику и отличия от жилых домов или промышленных предприятий. При этом должна быть предусмотрена возможность перепланировки без существенных финансовых затрат.
В проекте одноэтажного магазина особое внимание уделяется таким решениям:
• Объемно-планировочным;
• Конструктивным.
Правильный подход обеспечит оптимальные габариты строения, структуру помещений и эффективную планировку (с возможностью перепланировки). Кроме этого, четко будут определены необходимые строительные материалы для возведения и конфигурация конструкций.
Проект магазина одежды значительно отличается от помещения розничной торговли продуктами. Это связанно с особенностью товаров, которые будут продаваться и храниться. А также отсутствием большого количества холодильного и другого оборудования.
Если вы решили начать бизнес со строительства торгового объекта, то основной документ строительства или реконструкции можно на нашем сайте. Проект магазина продуктов можно выбрать из огромного числа всевозможных объектов, в формате AutoCad.
На сайте также имеется возможность скачать проект магазина бесплатно. Большое количество информации и удобная навигация позволит быстро подобрать готовый проект магазина. Он может стать базой, для создания нового торгового объекта или даже сети.
Сборник проектов собран в ручную для метки "Проект магазина". Подборка не содержит всех проектов, не нашли по метке воспользуйтесь поиском по каталогу проектов.
Здание прямоугольное в плане с несущими наружными стенами. / Фундамент - существующий ленточный из бутового камня на естественном основании; под подсобным помещением - монолитный ж/б ростверк по буронабивным сваям. / Наружные стены- кладка из газобетонных блоков с наружным утеплением эффективным утеплителем;
Стадии Р, П / Стены здания - из сэндвич-панелей толщиной 200мм с теплоизоляционным слоем из минераловатных плит, с последующей облицовкой металлическими кассетными панелями. Фундаменты - свайные, с монолитными железобетонными ростверками. Высота до низа ферм - 8.2 м, высота до низа кровли - 9.8 м. В здании расположены: торговый зал, складские помещения и технические помещения. / Состав: 6 комплектов чертежей (Стадия Р: АР; Стадии П: ПЗУ, ВК, ОВ, ЭОМ, ПОС, ПОД) + ПЗ
Здание магазина по функциональному назначению относится к непроизводственным зданиям и предназначен для размещения продуктового магазина на первом этаже и кафе на втором этаже. Продуктовый магазин предполагается размещать по типу самообслуживания. На втором этаже предполагается размещать кафе на 100 человек. Работа кафе предусматривается на полном обеспечении сырьем. Стены- сэндвич-панель толщиной 120мм.
высота - до верха балок покрытия: +7.970. Условия эксплуатации здания : - здание отапливаемое; - ограждающие конструкции покрытия - рулонная кровля по профлисту покрытия; - ограждющие конструкции стен - трехслойные стеновые панели типа сэндвич; - система водоотвода с кровли - внутренняя организованная. Конструктивная схема здания - каркасная, состоящая из плоских рам, объединенных в объемную конструкцию.
Здание магазина – одноэтажное, прямоугольное в плане. Высота внутренних помещений составляет 3.00 м. Конструктивные решения представляют каркасные и стеновые схемы. Они обеспечивают пространственную устойчивость при любых воздействиях. Конструктивная схема принята из пеноблоков. Фундамент - свайный ростверковый. Покрытие - металлосайдинг. Крыша - оцинкованный металл.
Помещение имеет прямоугольную форму с размерами 18,2 х 5,2 м. Для складировамия товара, хранения инвентаря в магазине предусмотренно подсобное помещение площадью 20 м.кв., отделенное от торгового зала торговыми полками. Оставшуюся площадь 69,62м.кв. занимает торговый зал. помещение оборудованно торговыми полками, столом рецепции. Стены высотой 4м. выполненны из газобетона без отделки. Фасад остеклен высотой 2,7 м. Полы черновая стяжка.
Проектом предусматривается устройство магазина по продаже одежды за счет возводимых перегородок из гипсокартона. Помещение оборудовано всеми необходимыми инженерными сетями и системами. Решения связанные с изменением существующих несущих конструкций, увеличением нагрузок на них в данном проекте не принимались. Площадь арендуемого помещения посчитана по внутреннему контуру перегородок. Вертикальная нагрузка от подвесного потолка распределена равномерно - и не превышает допустимую. Нагрузка на пол не привышает допустимую. Магазин имеет 2 эвакуационный выход. В магазине одновременно максимально могут находиться 6 человек рабочий персонал и 172 человека-покупатели.
Степень огнестойкости здания - II. Наружные стены здания запроектированы из трехслойных "сэндвич"-панелей ЗАО "Петропанель" толщиной 150 мм, с минераловатным утеплителем плотностью более 115 кг/м3. Фундаменты выполнены в виде буроинъекционных свай. Цоколь запроектирован из керамического кирпича М100 на цементно-песчаном растворе М75. Внутренние перегородки толщиной 100 мм приняты по серии 1.031.9-2.00 в.1 и выполняются по системе "KNAUF". Кровля здания - плоская совмещенная с внутренним водостоком и запроектирована с применением гидроизоляционного материала "Резитрикс" производства компании "PHOENIX AG" Германия.
СибАДИ / Проектируемое здание магазина одноэтажное, имеет прямоугольную форму. Конструктивно здание представляет из себя металлический пространственный каркас запроектированый по связевой схеме. Пространственная устойчивость здания обеспечивается системой вертикальных связей. И горизонтальных связей, расположенных в области ферм. Фундаменты свайные с монолитными железобетонными ростверками. Сваи- железобетонные забивные цельные сплошные квадратного сечения с поперечным армированием ствола ненапрягаемой арматурой. Наружние стены выполнены из сендвич панелей с утеплением минераловатными плитами типа ПМСМ и ПМКМ по ТУ 5284-001-74932819-2006. Кровля состоит из стального профилированного настила по стальным прогонам, стропильных конструкций (балки и фермы). / 5 листов чертежи + ПЗ (архитектура, конструктив, организация, экономика).
Данный проект разработан на основании технического задания заказчика и технических условий, выданных техническими службами. Проектом предусматривается устройство магазина по продаже одежды за счет возводимых перегородок из гипсокартона. Помещение оборудовано всеми необходимыми инженерными сетями и системами. Решения связанные с изменением существующих несущих конструкций, увеличением нагрузок на них в данном проекте не принимались. Площадь арендуемого помещения посчитана по внутреннему контуру перегородок. Вертикальная нагрузка от подвесного потолка распределена равномерно - и не превышает допустимую. Нагрузка на пол не привышает допустимую. Магазин имеет 2 эвакуационный выход. В магазине одновременно максимально могут находиться 9 человек рабочий персонал и 182 человека-покупатели.
Здание магазина односекционное, двухэтажное, с шатровой односкатной крышей. Высота этажей - 3500мм (от пола до пола). Наружные и внутренние стены здания выполнить из бетонного полнотелого блока М75 на растворе М50 со специальными добавками, повышающими сцепление с блоком. Отделка фасада выше второго этажа - цветной профилированный металлический лист. Климатический район - III Б. Сейсмичность района (площадки) - 8 баллов.
Здание магазина – одноэтажное, прямоугольное в плане, с площадкой 5.0 х 8.0 м. Высота внутренних помещений составляет 3.00 м. Конструктивные решения представляют каркасные и стеновые схемы. Они обеспечивают пространственную устойчивость при любых воздействиях. Конструктивная схема принята каркасная со стойками и колоннами и пролетными фермами. Стойки выполнены их труб квадратного сечения. Колонны выполнены из двутавра. Фундамент - монолитная плита на песчаной подушке толщиной 400 мм. Предполагается устройство бетонной подготовки толщ. 100 мм.
ТувГУ / ПГС / Проектируемое здание имеет прямоугольную форму в плане. Здание двухэтажное с подвальным помещением. Высота этажа 4,2 м, высота подвала 3,15 м. На первом этаже расположены: торговый зал, административные помещения, кафе, помещения для персонала, кабинет охраны, гардероб персонала, кладовая инвентаря, санитарные узлы, разгрузочная. Место строительства торгово-выставочного комплекса относится к I климатическому району, к IД подрайону. / 12 листов чертежи( План фундамента, План техподполья, План первого этажа, Фасады 1-11, 11-1, А-Г, Разрез 1-1, 2-2, Строительный генеральный план, Сравнение вариантов, Ригель, колонна фундамент под колонну, План перекрытия и покрытия, План кровли, Технологическая карта, Календарный план, график движения машин, Генеральный план) + ПЗ.

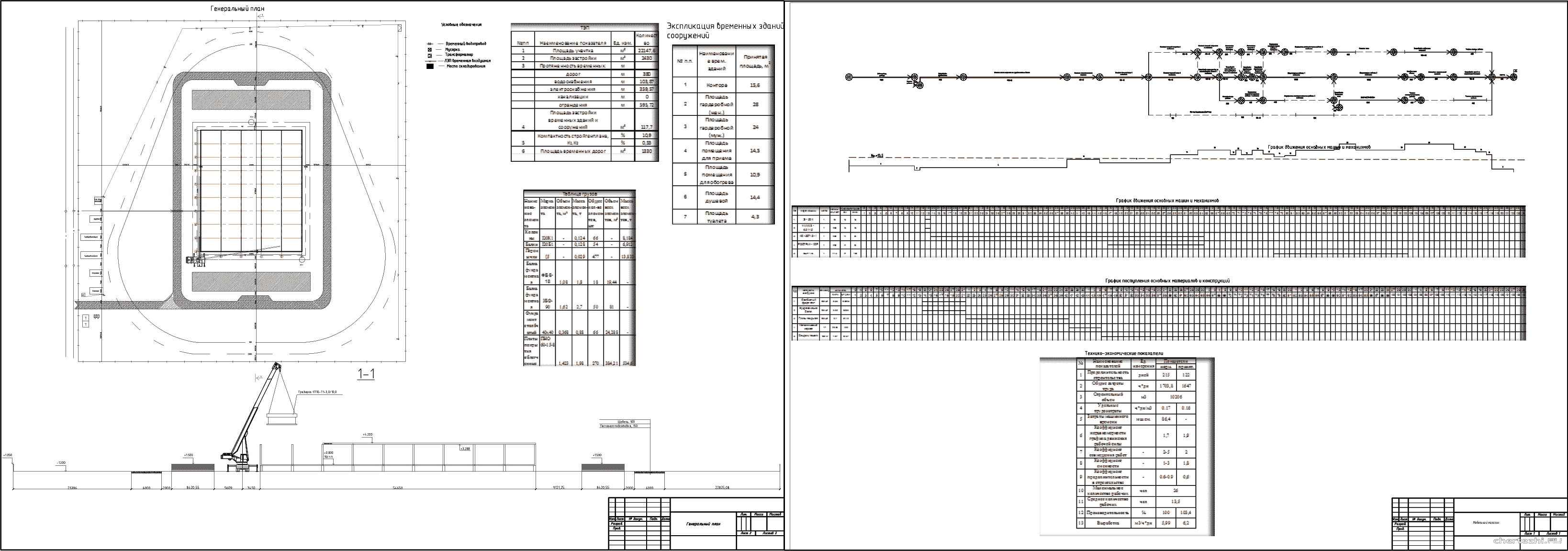

ПГАТУ Д.Н.Прянишникова / по дисциплине «Технология возведения зданий и сооружений». В сетевом графике увязаны такие работы: подготовительные – составляют 12 дней, земляные работы – 1 день, устройство фундаментов – 8 дней, устройство плит покрытия на фундаментные балки – 19 дней, монтаж металлического каркаса – 6 дней, монтаж панелей стен – 18 дней, монтаж панелей покрытия– 8 дней, штукатурные работы – 26 дней, малярные работы – 7 дней, устройство бетонного пола – 1 день, устройство деревянных блоков – 4 дня, устройство полов из керамической плитки – 7 дней, заполнение проемов – 4 дня, а также спецработы: инженерные сети – 15 дней, электромонтажные работы – 7 дней, , прочие неучтенные работы – 15 дней, благоустройство – 12 дней, сдача объекта – 4 дня. В архиве: 2 листа чертежей + ПЗ
За относительную отметку ±0.000 принята отметка чистого пола первого этажа, соответствующая абсолютной отметке 128,50 в Балтийской системе координат. Климатический район строительства -II с расчетной зимней температурой наружного воздуха -23°C. Расчетный вес снегового покрова - 180кг/м2 . Нормативное значение ветрового давления - 30 кг/м2. Класс ответственности здания - II. Степень огнестойкости - II. Степень долговечности - II.
