Чертёж башенного крана содержит графическую часть и расчётно-пояснительную записку. Он может включать чертежи различных элементов и механизмов машины: общий вид крана, ходовую тележку, секции башен, грузовую лебёдку, стрелу, оголовки и другое.
При необходимости самостоятельно рассчитать и выполнить графическую часть проекта, можно скачать чертёж башенного крана в автокаде (AutoCAD), специальной программе для создания чертежей и схем.
Важно, чтобы расчётно-пояснительная записка чертежа содержала всю необходимую информацию, требующуюся для расчёта всех технических параметров крана и его возможности использования в тех или иных погрузочно-разгрузочных работах.
Расчётно-пояснительная записка чертежа обычно включает в себя такие разделы:
- выбор параметров крана;
- расчёт подъёмных механизмов;
- расчёт вылета стрелы;
- расчёт механизмов ходовой тележки и другое.
Имея подробный чертёж крана, можно определить его производительность и необходимые ресурсы для обслуживания, что необходимо для организации строительно-монтажных работ. На нашем сайте можно скачать файл dwg чертёж башенного крана различного типа и предназначения.
Проекты содержащие в своем описании "Башенный кран чертеж". Подборка не содержит всех проектов, не нашли по метке воспользуйтесь поиском по каталогу проектов.
Найдите технические возможности стрелового крана с учетом его устойчивости, а также выберите канаты и двигатель грузоподъемного механизма (лебедку). Расчет башенного крана на устойчивость, выбор канатов и двигателя. Кафедра наземных транспортно-технологических машин / СПбГАСУ.
ПНИПУ / Кран КБ-401 (КБ-160.2) имеет подъемную стрелу. При изменении вылета груз движется по траектории, близкой к горизонтальной, что обеспечивается кинематической связью грузовой и стреловой лебедок. Предназначен для строительства многоэтажных жилых и гражданских зданий высотой до 16 этажей. В обычном исполнении может работать в зимнее время при температуре до—25 °С. При использовании в гидротолкателях тормозной жидкости типа АМГ-10 и ПГ-271 кран может работать при температуре до —40 °С. Высота башни меняется способом подращивания по мере возведения сооружения. Грузовая характеристика зависит от числа секций в башне и района установки. / Состав: 5 листов чертежи (кран башенный, лебедка, механизм вращения, механизм передвижения, разрез барабана) + спецификации + ПЗ.
ОрелГТУ. Проект по дисциплине: «Грузоподъемные машины». Графическая часть проекта состоит из 4 листов формата А1 и содержит: расчет металлоконструкций; лебедку механизма подъема; опор-но-поворотное устройство; механизм передвижения + ПЗ.
СибАДИ / Цель курсового проекта по грузоподъемным машинам – проектирование грузоподъёмной машины – башенного крана. В данном курсовом проекте необходимо рассчитать механизмы: подъема груза и изменения вылета крана. А также разработать сборочные чертежи: крана, механизма подъема груза, приводного колеса и кинематические схемы. / Состав: (чертеж башенного крана А1, кинематическая схема А3, МПГ А1, опорно поворотное устройство А3) + ПЗ
МГСУ / содержит чертеж (стройгенплан, календарный график, сетевой график, график движения рабочей силы, экспликации временных зданий и открытых складов) и пояснительную записку. Площадь застройки 1842 м2. Построечные трудовые затраты 16033,79 чел.-дн.

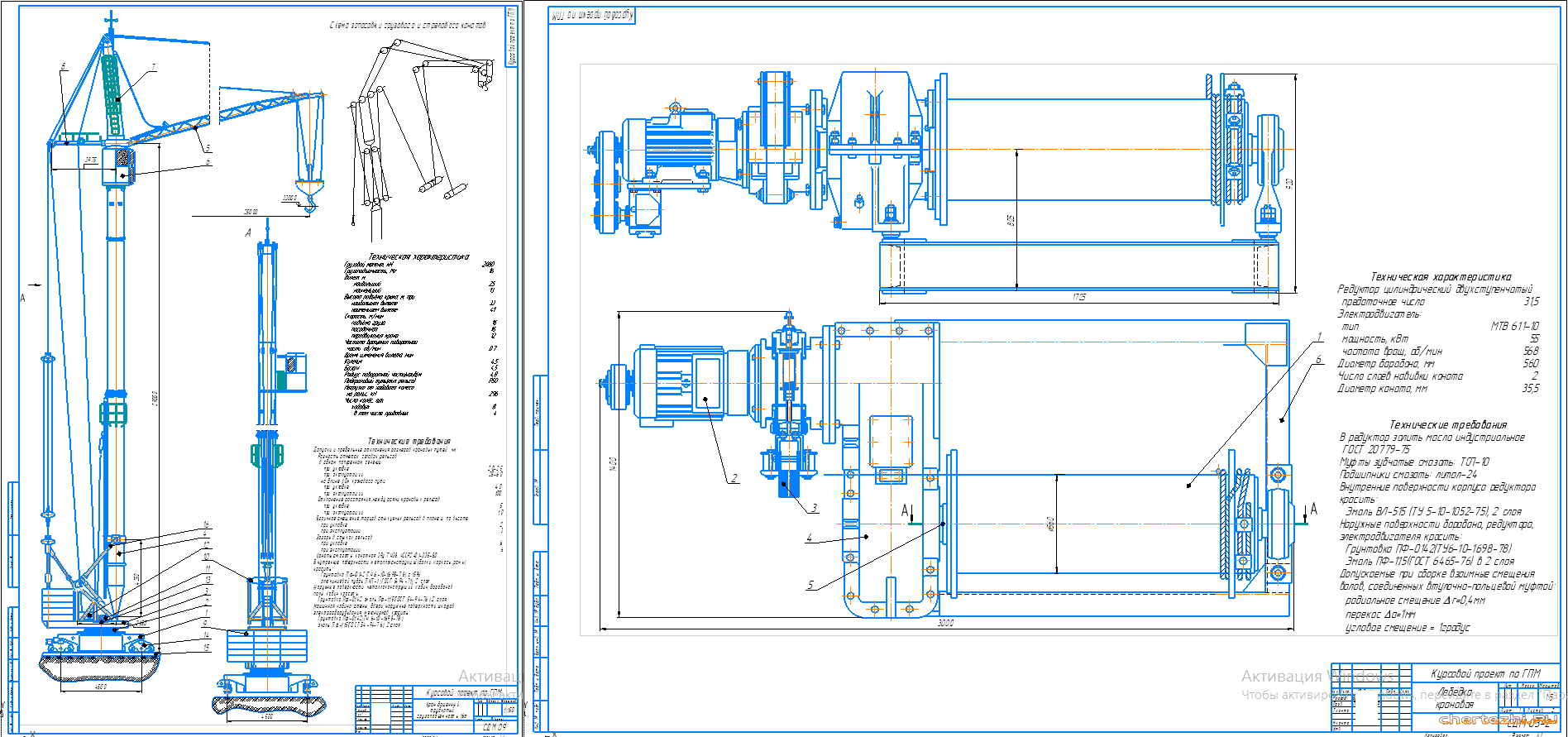

по Грузоподъемным машинам / Проект содержит чертежи: - общий вид (спецификация прилагается); - механизм подъема (спецификация прилагается); - механизм поворота (спецификация прилагается); - барабан механизма подъема и его ось (спецификация прилагается) Расчетно-пояснительная записка:все проектировочные и проверочные расчеты механизмов и узлов
