Коротко о файле:СибАДИ / Состав проекта: Чертежи 9 листов + спецификации 4 листа, экспликация + ПЗ (без содержания)

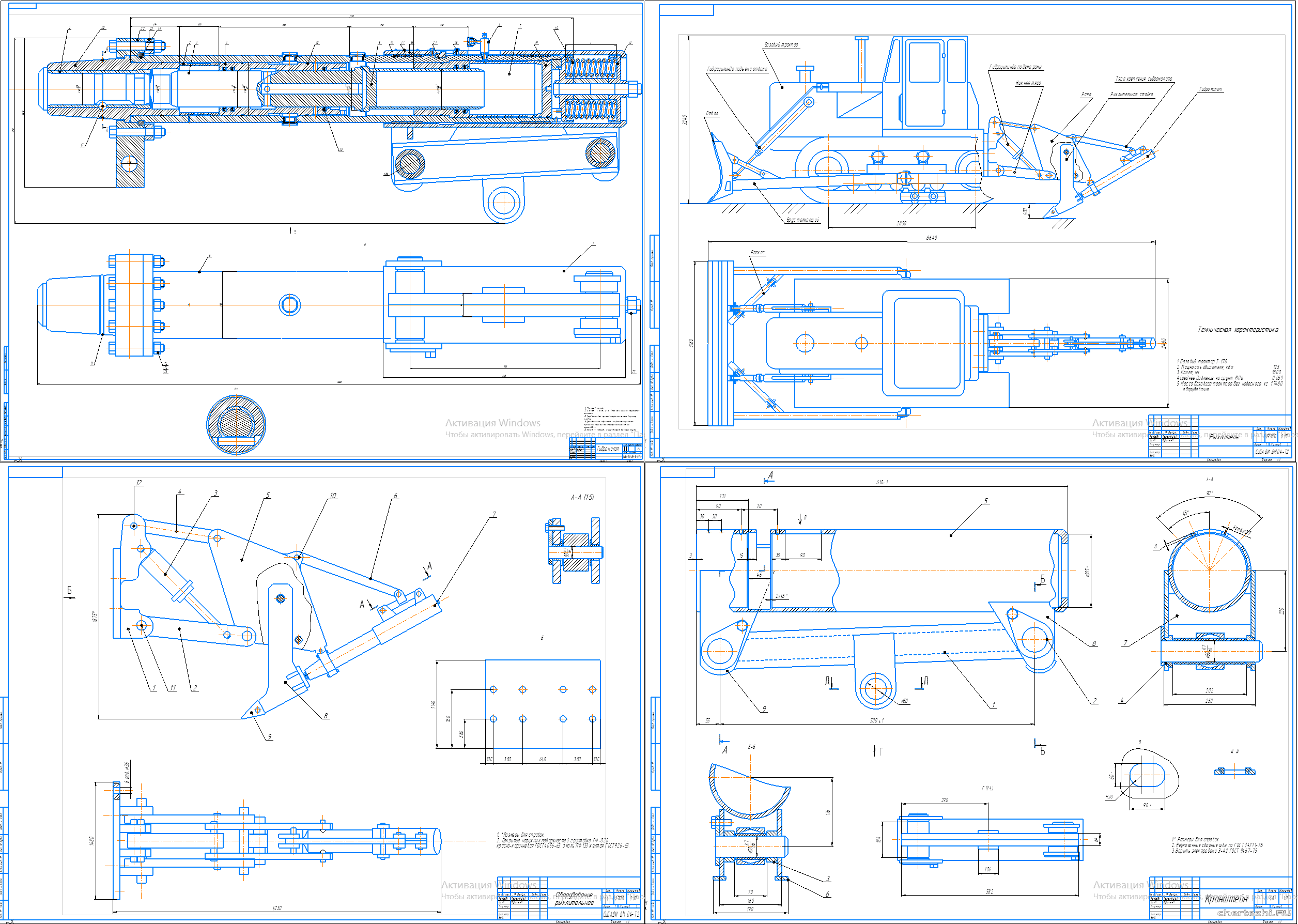

Состав чертежей: Гидромолот, Классификация рыхлителей, Кронштейн, Рыхлитель ОВ, Патентный обзор, Оборудование рыхлительное, Рыхлитель схема гидравлическая принципиальная, Технология изготовления фланца - 4 листа, Экономический эффект
Целью работы является модернизация рыхлительного оборудования к трактору Т-170 для повышения производительности его работы и возможности применения его на грунтах VI категории. Для этого необходимо произвести выбор основных параметров рыхлительного оборудования, выбрать ударное устройство и произвести его расчёт, разработать конструкцию рамы рыхлителя, произвести тяговый расчёт, сделать вывод о проведённой работе.
По результатам статического и динамического тяговых расчётов можно сделать вывод о том, что рассчитанного гидропневматического ударного устройства, установленного на трактор Т-170, достаточно для преодоления сил сопротивления при работе рыхлителя на грунте VI категории. Величина динамического эффекта от установки ударного устройства составила 77%. Эксплуатационная среднечасовая производительность рыхлителя ДП-26С на базе трактора Т-170, принятого за базовую машину, равна 246 м3/ч. Эксплуатационная среднечасовая производительность новой машины составила 367 м3/ч.
