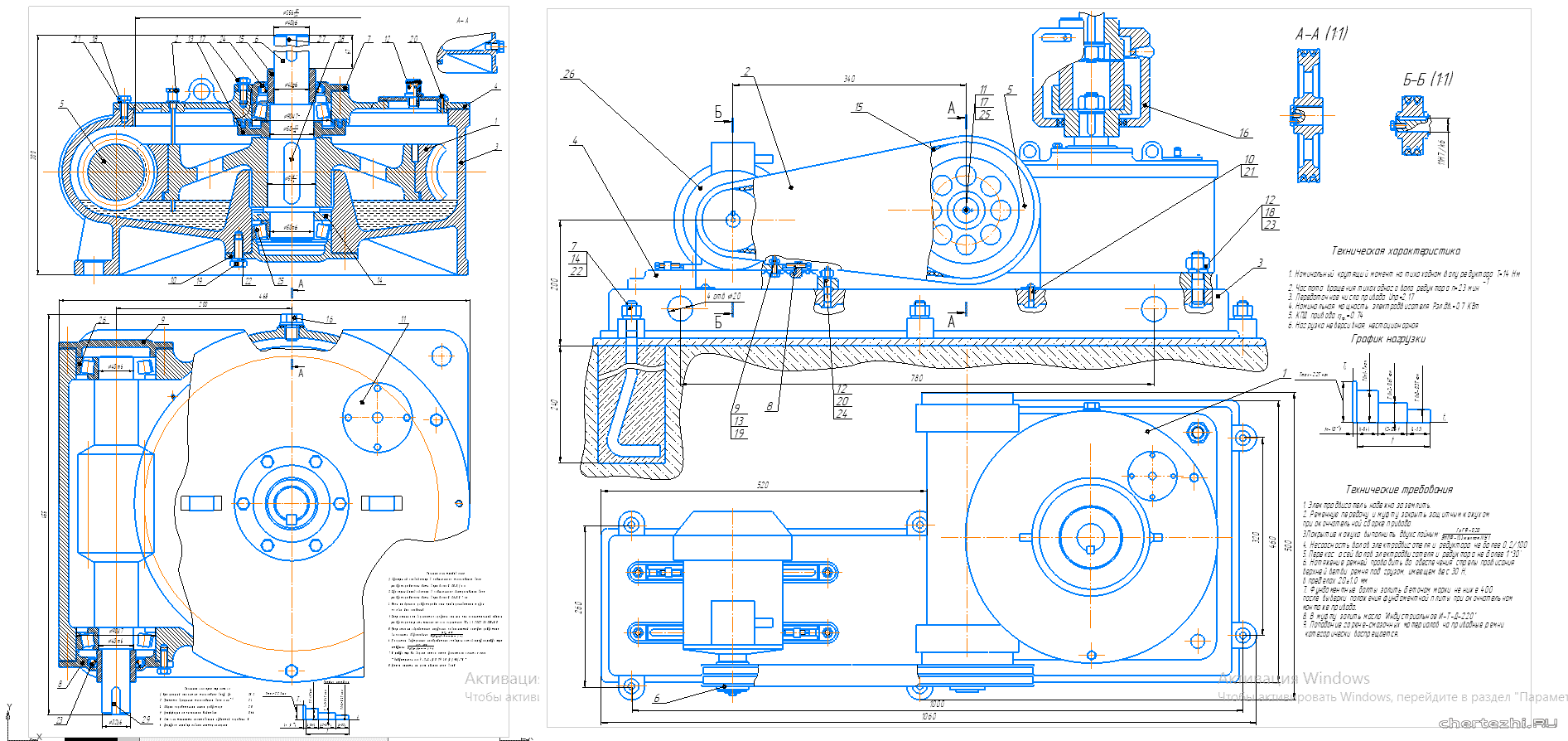

Коротко о файле:БГТУ / Заданный к проектированию привод состоит из одноступенчатого червячного редуктора, соединенного с валом электродвигателя ременной передачей, а с приводным валом – муфтой. Проектируемый привод предполагается эксплуатировать в закрытом, отапливаемом, вентилируемом производственном помещении, снабжённым подводом силовой электрической энергии (380 В). Кинематическую схему изменяем путем перемещения червяка с правой стороны редуктора в левую, с целью снижения нагрузок на быстроходный вал. / Состав: 5 листов чертежи (привод, редуктор, корпус, колесо, вал тихоходный) + спецификации + ПЗ.
Содержание
Введение
1. Выбор двигателя и кинематический расчет привода
2. Силовой расчет привода
3. Выбор типа передачи и вида червяка
4. Выбор материала для червячного колеса и червяка
5. Выбор способа получения заготовки
6. Выбор степени точности изготовления червячной передачи.
7. Выбор вида финишной операции получения витков червяка
8. Проектировочный расчет червячной передачи
9. Проверочный расчет рабочих поверхностей зубьев
10. Проверочный расчет передачи на отсутствие местных деформаций
11. Проверочный расчет на отсутствие общих деформаций
12. Геометрический расчёт червячной передачи
12. КПД червячной передачи
13. Проектировочный тепловой расчёт червячной передачи
14. Определение составляющих усилия зацепления червячной передачи
15. Выбор относительного расположения червяка
16. Определение составляющих усилия зацепления червячной передачи
17. Выбор типа и способа смазки червячного зацепления
18.Выбор устройства для контроля уровня смазочного материала
19. Расчет ременной передачи
20. Подбор муфты для соединения вала редуктора с приводным валом…
21. Проектный расчёт валов
22.Расчет валов на выносливость
23. Выбор типа подшипников
24. Выбор схемы установки подшипников
25. Подбор подшипников для быстроходного вала редуктора
26. Подбор подшипников для тихоходного вала редуктора
27. Выбор смазки подшипников валов редуктора
28. Выбор уплотнений валов редуктора
29. Определение размеров основных элементов корпуса редуктора
30. Прочностной расчет элементов крепления крышек подшипников
31. Подбор посадок основных деталей редуктора
32. Расчет шпоночного соединения муфты на тихоходном валу
33. Проверочный тепловой расчёт червячного редуктора
34. Проверочный расчёт червяка на жёсткость
35. Проверочный расчёт на отсутствие остаточных деформаций
36. Выбор вида основания плиты
Список используемой литературы
Выбор электродвигателя, кинематический расчёт привода.
Так как производственное помещение снабжено подводом силовой энергии 380 В, выбираем двигатель переменного тока. В задании на курсовой проект не указано, что обязательным условием работы всего привода является постоянная частота на приводном валу редуктора при различных нагрузках привода, следовательно выберем более простой и дешёвый асинхронный двигатель, согласно графика нагрузки привода не требуется плавного пуска и остановки привода, выберем асинхронный двигатель с короткозамкнутым ротором. Для предотвращения перегрева двигателя он должен быть обдуваемым.
Техническая характеристика привода:
1. Номинальный крутящий момент на тихоходном валу редуктора Т=14 Нм
2. Частота вращения тихоходного вала редуктора n=23 мин
3. Передаточное число привода Uпр=2,17
4. Номинальная мощность электродвигателя Рэл.дв.=0,7 КВт
5. КПД привода h=0,74
6. Нагрузка неверсивная, нестационарная
Техническая характеристика редуктора:
1. Вращающий момент на тихоходном валу, Нм 282
2. Частота вращения тихоходного вала, мин 23
3. Общее передаточное число редуктора 28
4. Коэффициент полезного действия 0,66
5. Степень точности изготовления зубчатой передачи 8
6. Нагрузка нереверсивная, нестационарная.
