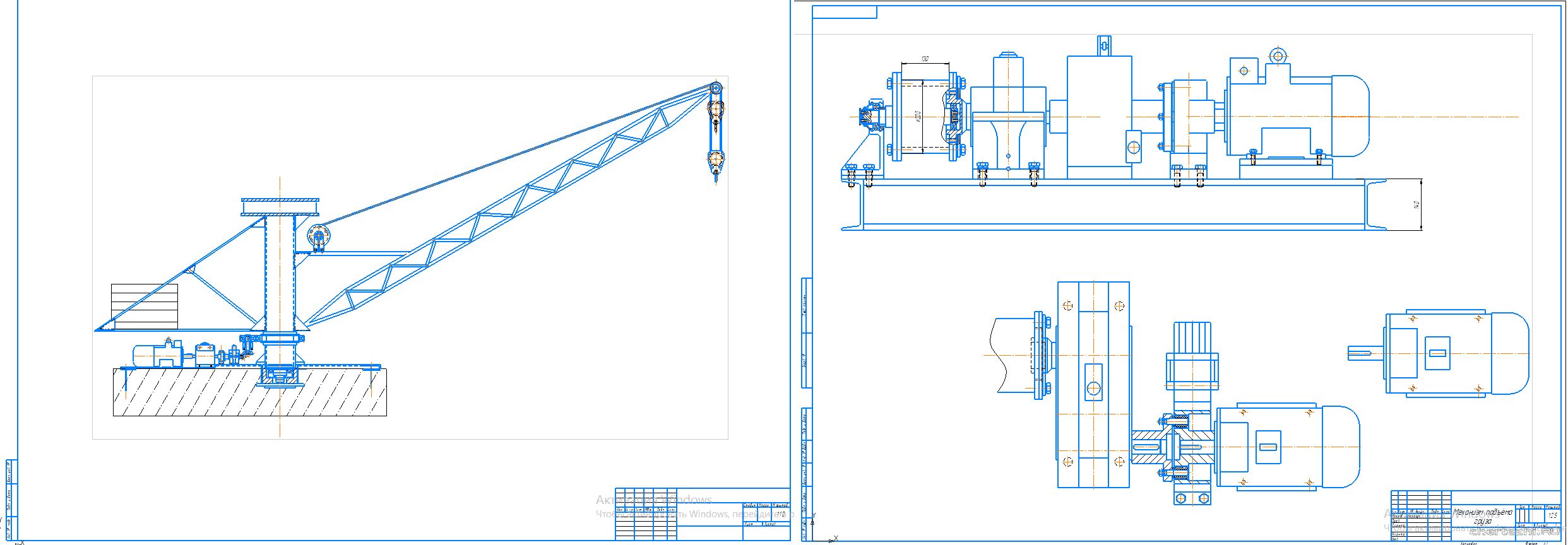

Коротко о файле:СФ МЭИ / По дисциплине «Подъемно-транспортные установки» / Специальность 260602 «Пищевая инженерия малых предприятий» / Состав: 2 листа чертежи (механизм подъема, кран) + ПЗ
Задание
Спроектировать основные узлы поворотного крана с постоянным вылетом стрелы по заданной схеме.
1 стрела крана
2 фундаментальная плита
3 колонна
4 верхняя опора
5 нижняя опора
6 тяга
7 крюковая подвеска
8 механизм подъема
Числовые данные:
Грузоподъемность G – 5кН
Скорость подъема груза V – 15 м/мин
Вылет стрелы L – 4,5 м
Высота подъема груза H – 2,5 м
ПВ – 15%
Группа режима работы М2
СОДЕРЖАНИЕ
ВВЕДЕНИЕ
1. ТЕОРЕТИЧЕСКИЕ СВЕДЕНИЯ
1.1. Историческая справка
1.2. Общие сведения
1.3. Область применения кранов
1.4. Основные узлы кранов
2. РАСЧЕТЫ
2.1. Механизм подъема груза
2.1.1 Выбор каната и грузовой подвески
2.1.2 Выбор крюка
2.1.3 Определение основных размеров блоков и барабана
2.1.4 Прочностной расчет оси барабана и выбор подшипников
2.1.5 Выбор электродвигателя
2.1.6 Выбор передаточного механизма
2.1.7 Уточнение выбора электродвигателя
2.1.8 Выбор тормоза
2.1.9 Проверка электродвигателя на пусковые нагрузки
2.1.10 Расчет крепления каната к барабану
2.1.11 Выбор соединительной муфты
2.2 Механизм поворота крана
2.2.1 Определение веса составных частей металлоконструкции
2.2.2 Определение нагрузок на опоры колонны
2.2.3 Подбор подшипников колонны
2.2.4 Определение моментов сил
2.2.5 Проверка выбранного двигателя по условиям нагрева
2.2.6 Определение тормозного момента и выбор тормоза
2.2.7 Общее передаточное число механизма
2.2.8 определение времени полного поворота
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ…
ПРИЛОЖЕНИЕ
ЗАКЛЮЧЕНИЕ
В курсовом проекте произведен расчет поворотного крана с подвижной колонной, стоящего на фундаментальной плите. В результате расчетов и исходя из заданных соотношений размеров, получили следующие параметры крана:
высота колонны – 1,8 м,
вес требуемого противовеса – 6,4 тонн,
вылет стрелы – 4,5 м,
длина балки противовеса – 1,8 м,
вес механизма подъема – 1,715 т,
вес механизма поворота – 0,49 т
полное время поворота крана – 1 минута 14 секунд.
Кроме этого в результате расчетов получили следующие данные:
1) Механизм подъема груза:
двигатель MTKF 011-6, редуктор Ц2У-100 с передаточным число 16, барабан механизма подъема с канатом 13,0-Г-ОЖ-Н-1570-ГОСТ 2688-80; кратность полиспаста -2, полиспаст одинарный; тормоз ТКГ-160.
2) Механизм поворота крана:
двигатель MTF 011-6; редуктор Ц2У-100 с передаточным числом 40, тормозное устройство ЭМТ-2.
