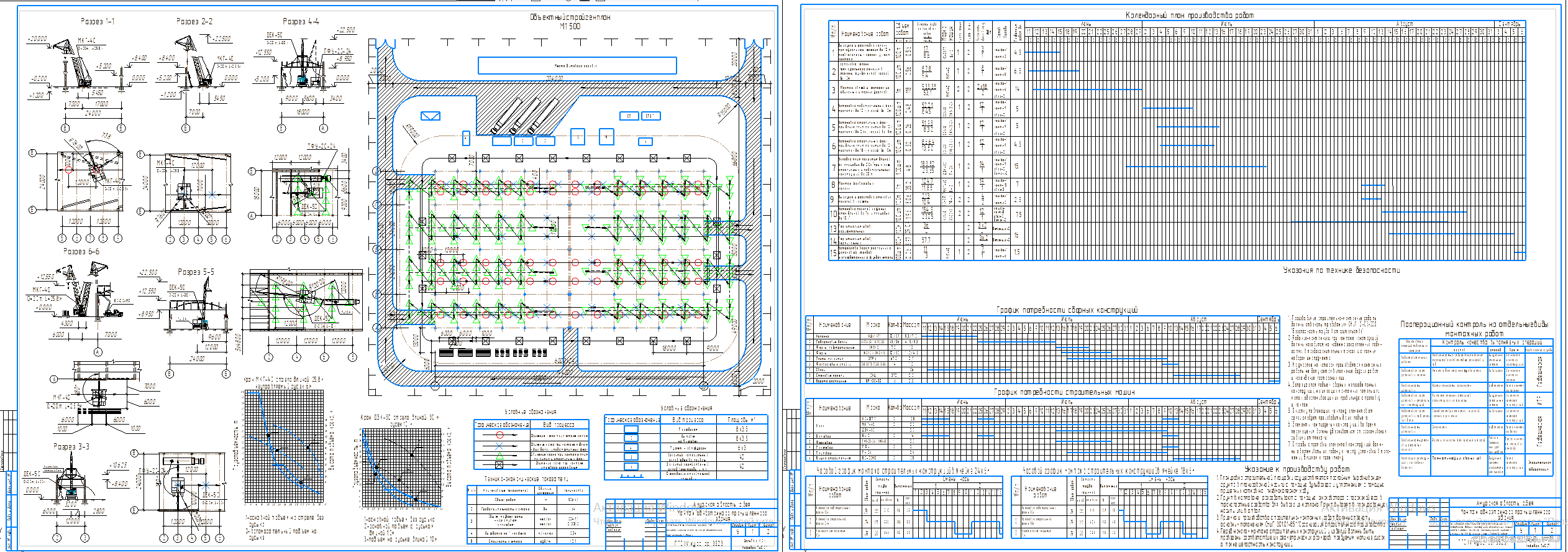

Коротко о файле:ДальГАУ / ИСИ / Кафедра ТиОСП / 4 курс ПГС / Длина возводимого промышленного здания составляет 288 м, сооружение является трехпролетным, пролет в осях АБ – 24 м; БВ – 18 м; ВГ – 18 м, с четырьмя температурными блоками. Шаг крайних и средних колонн 12 м, соответственно шаг стропильных ферм 12 м, высота до низа фермы 8.4 м. / Состав: 2 листа чертежи + ПЗ.
Содержание
1 Исходные данные с краткой характеристикой здания
2 Ведомость объемов монтажных работ
3 График поступления на объект конструкций и материалов
4 Основные решения по организации монтажа
5 Выбор транспортных средств, монтажных кранов и грузозахватных приспособлений
5.1 Выбор основных монтажных приспособлений и грузозахватных приспособлений
5.2 Выбор автомобильного транспорта
5.3 Выбор монтажных машин по рабочим параметрам
6 Сравнение вариантов кранов по производительности
7 Материальные и технические ресурсы
8 Календарный план производства работ
9 Контроль качества выполняемых работ
10 Стройгенплан
11 Описание технологической карты на монтаж сборных конструкций одноэтажного промышленного здания
Список использованной литературы
Расстояние перевозки строительных конструкций до объекта 8км, начало строительства 10 июня.
Здание по объемно-планировочному решению является многопролетным, с крановым оборудованием. Покрытие здания - плоское.
По конструктивному решению здания - каркасное. Основным несущим элементом является железобетонный каркас, воспринимающий нагрузки, покрытия, ветра, и тому подобное.
Каркас состоит из колонн, заделанных в фундаменты стаканного типа и стропильных конструкций, закрепляемых на колоннах. Колонны и стропильные конструкции образуют поперечные рамы. По стропильным конструкциям укладываются с приваркой закладных деталей плиты покрытия. Пространственная жесткость и устойчивость здания достигается защемлением колонн в фундаментах и соединением их с покрытием.
В поперечном направлении пространственная жесткость здания обеспечивается поперечными рамами, в продольном – продольными рамами, а также элементами и связями.
Каждая пара колонн, которые располагаются в середине здания или температурного блока, соединены связями. Длина этих блоков 72 м, ширина по пролету здания 18-24 м.
Колонны, применяемые в проекте здания, являются консольными для операния подкрановых балок и стропильных конструкций.
Фермы покрытия сегментные. Шаг ферм 6 метров. Фермы устанавливаются на подстропильные фермы длиной 12 метров.
Стеновые панели приняты трехслойными из легких бетонов.
Связи и распорки устанавливаются в продольном направлении пролетов здания между колоннами, эти элементы изготовляют прямоугольного сечения длина их определяется шагом колон, масса связей и распорок не превышает 1т.
