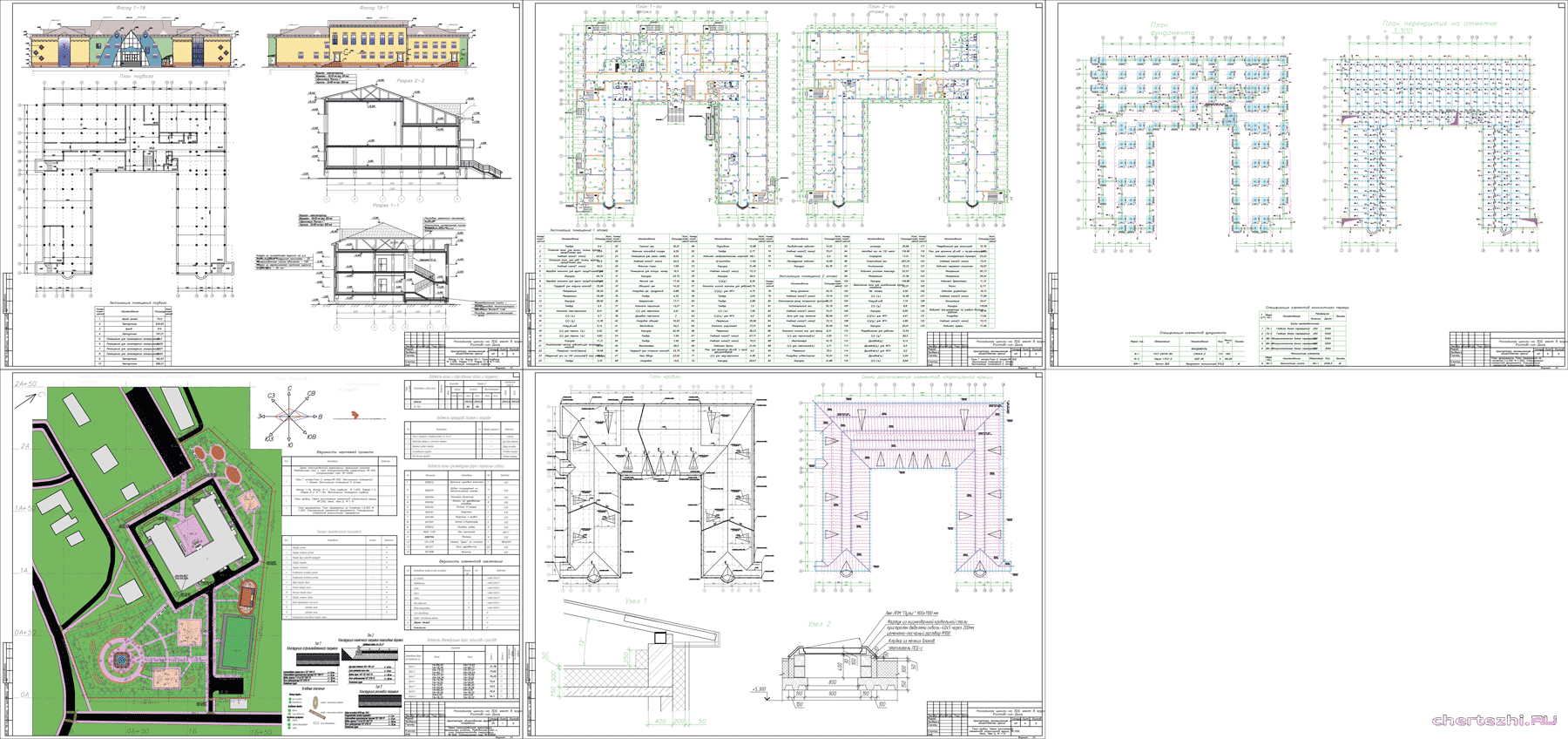

Коротко о файле:ТИУ / Общие габариты здания в осях – 54 х 58м. Высота здания – 2 надземных этажа – 13 м. Здание с цокольным этажом и чердаком. Высота этажа от чистовой отметки пола до чистовой отметки пола – 3,30 м. / Состав: 5 листов чертежи + ПЗ
Здание школы представляет собой коридорную схему. Наполняемость классов – 25 человек.
Здание включает в себя следующие функциональные группы помещений: помещения горизонтальной коммуникации (коридоры); учебные помещения; помещения выдачи и приема пищи; помещения приготовления пищи; входная группа, лестничные клетки, лифт (помещения вертикальной коммуникации); административные помещения; санитарно-бытовые помещения; гардероб и комнаты для переодевания; технические помещения; помещения медицинского обслуживания; помещения для занятий спортом; помещения рекреаций.
Содержание:
Введение 3
1. Исходные данные для проектирования 5
2. Планировка и благоустройство территорий 6
3. Архитектурно-планировочные решения 11
3.1. Объемно-планировочные решения 11
3.2. Описание функционального процесса 12
4. Конструктивные решения 20
4.1. Конструктивная система 20
4.2. Отделка 21
4.3. Теплотехнический расчет ограждающих конструкций 22
4.3.1 Теплотехнический расчет наружной стены 25
4.3.2 Теплотехнический расчет чердачного перекрытия 27
4.3.3 Теплотехнический расчет подвального перекрытия 29
4.4 Расчет глубины заложения фундамента 30
5. Противопожарная безопасность 32
6. Обеспечение доступности маломобильных групп населения 33
7. Инженерное обеспечение здания 36
8. Технико-экономическая оценка проектных решений 37
8.1 Показатели объемно-планировочных характеристик объекта 37
8.2 Показатели планировочных характеристик участка 38
Заключение 39
Список литературы 41
Приложение А 43
Конструктивная система здания – безригельный каркас. Технология возведения - сборно-монолитная, основной материал – железобетон, кирпич. Вертикальными несущими элементами являются железобетонные монолитные колонны и монолитные несущие железобетонные стены цокольного этажа по контуру здания. Горизонтальными несущими элементами являются монолитное перекрытие.
Каркас здания – смешанный, монолитный железобетонный каркас и несущие монолитные стены цокольного этажа.
Фундамент – монолитный железобетонный ленточный и отдельно стоящие монолитные фундаменты стаканного типа под колонны.
Колонны – монолитные железобетонные сечением 500х500 мм в осях 1/3-БТ/ ;500х500 в осях 4/11-БП/.
Плиты перекрытия – монолитные ж/б (с главными и второстепенными балками) толщиной 250 и 200 мм соответственно.
Стены внутренние – представлены монолитными ж/б стенами лестничных клеток толщиной 250 мм, и кирпичными стенами толщиной 250 мм из кирпича керамического КР-р-по 250х120х65/1НФ/125/2,0/50/ГОСТ 530-2012 на цементно-песчаном растворе М100.
Внутренние перегородки – из кирпича керамического толщиной 120 мм КР-р-по 250х120х65/1НФ/100/2,0/25/ГОСТ 530-2012 на цементно-песчаном растворе М75.
