Основные показатели проекта
Напряжение - 380/220 В
Категория электроснабжения - III
Установленная мощность - 57,7 кВт
Расчетная мощность - 51,9 м2

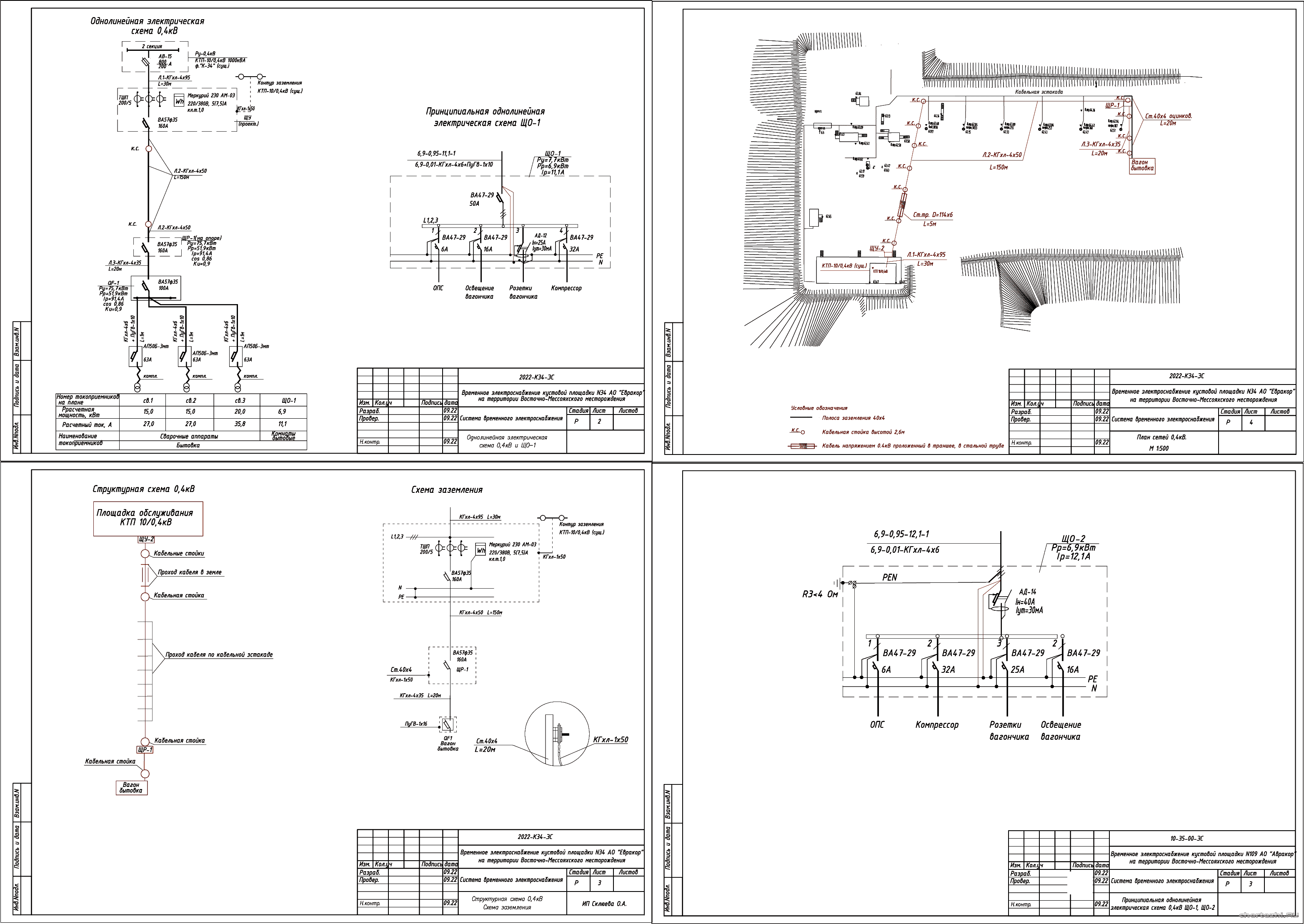

Ведомость рабочих чертежей
Общие данные
Однолинейная электрическая схема 0,4кВ
Принципиальная однолинейная электрическая схема 0,4кВ ЩО-1
Структурная схема 0,4кВ. Схема заземления
План сетей 0,4кВ. М 1:500
Металлическая стойка
Ввод кабеля КГхл в вагончик. Заземление вагончика и щита.
Контур заземления кабельной эстакады и горизонтальный заземлитель
