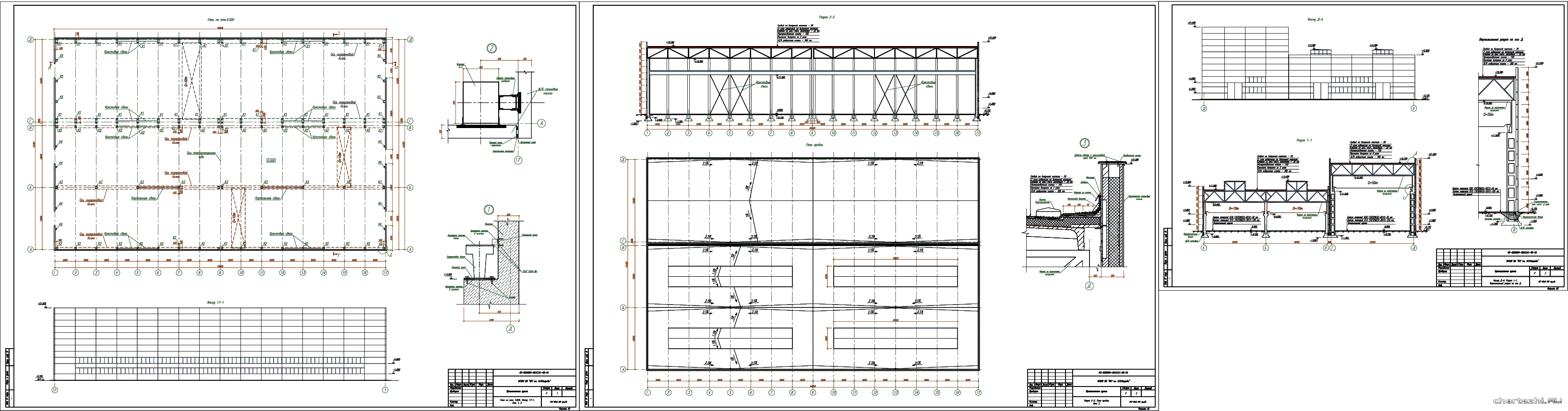

Коротко о файле:МГУ им. Н.П.Огарева / Цель работы: архитектурно-конструктивная разработка ОПЗ, его узлов и деталей; светотехнический расчет пролета с боковым освещением. / Состав: 3 листа чертежи (Фасад (главный и боковой, План на отм. 0.000, Поперечный разрез, Продольный разрез, План кровли, Три конструктивных узла, Вертикальный разрез по наружной стене) + ПЗ (9 страниц).
СОДЕРЖАНИЕ
РЕФЕРАТ
1. Объёмно-планировочное решение производственного здания
2. Конструктивное решение производственного здания
3. Светотехнический расчет
4.Технико-экономические показатели
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ
ПРИЛОЖЕНИЕ А
Здание производственного корпуса запроектировано трехпролетным. Два пролета шириной по 18 метров имеют высоту 8,4 м, третий пролет шириной 24 м имеет высоту 16,2 м. Все три пролета оснащены мостовым кранами Q=50 т и Q=10т.
Материал каркаса – железобетон. Шаг крайних колонн 6 м. Шаг средних колонн-12м. Привязка колонн к продольным разбивочным осям «0» и «250».
Для пролетов шириной 24 м применяются колонны по серии КЭ-01-52 высотой 16,2 м, площадью поперечного сечения 1300х500 мм. Вспомогательные колонны по ГОСТ 25628.2-2016 с шагом 6 м сечением 600х500 мм.
Для пролета шириной 18 м применяются колонны по ГОСТ 25628.3-2016 сечением 600х400 мм. Вспомогательные колонны шагом 6 м по ГОСТ 25628.2-2016 400х400.
Стропильные конструкции из горячекатаных профилей пролетом 18 и 24 м по серии 1.460.2-10/88 вып.2.
Фундаменты под колонны железобетонные, монолитные, стаканного типа. Отметка фундамента -1,950. Глубина стакана 1,35 м для двухветвевых колонн, 0,9 м- для сборных прямоугольных и квадратных жб колон.
Наружные стены из железобетонных панелей длиной 6 м, высотой 1,2 м; 1,8 м; 0,9 м толщиной 300 мм.
Оконные проемы заполнены стальными оконными панелями из горячекатаных и гнутых профилей (серии ПР-05-50/71). Ворота распашные по серии ПР-05-36.
Лестницы для подъема на крышу выполнены из горячекатаных профилей.
Полы бетонные толщиной 150 мм.
Фонари пролетом 6 метров и длиной 36 м.
Покрытия из железобетонных плит 6,0х1,5 м (серия 1.465-7 вып.3).
