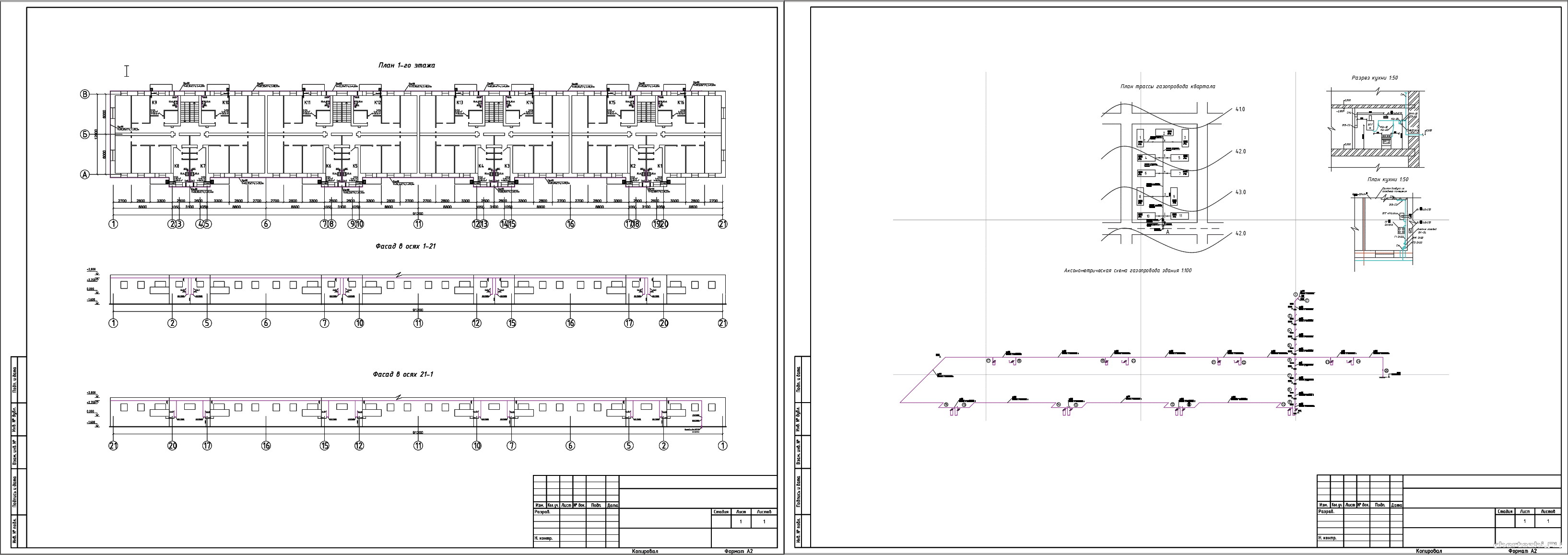

Коротко о файле:СПбГАСУ / Кафедра теплогазоснабжения и вентиляции / дисциплина «Газоснабжение» / Расчет и проектирование системы газоснабжения МЖД и квартала. / Состав: 2 листа чертежи (план этажа, два фасада в осях, Аксонометрическая схема, продольный профиль и план трассы газопровода, разрез и план кухни) + ПЗ (32 страницы) + расчеты (в excel).
Содержание
Исходные данные 3
Раздел 1. Определение физико-химических свойств газа 3
Раздел 2. Газоснабжение жилого здания 10
2.1 Характеристика объекта 10
2.2 Подбор газовых приборов и оборудования 11
2.2.1 Подбор приточного водонагревателя 11
2.2.2. Подбор газовой плиты 12
2.2.3 Подбор газового счетчика 13
2.3 Гидравлический расчет домового газопровода 14
2.4 Расчет вентиляции 19
2.4.1 Приточная вентиляция 20
2.4.2 Вытяжная вентиляция 20
Раздел 3. Газоснабжение квартала города 21
3.1 Гидравлический расчет подводящего газопровода низкого давления 21
3.2 Подбор ГРПШ 22
Раздел 4. Продольный профиль 25
Список литературы 26
Исходные данные
№ варианта секции – 9
Количество секций – 4
Количество этажей – 8
Наименование газ. приборов – ПГ-4, ВН
Высота этажа, м – 2.8
Количество жильцов в квартире – 3
№ варианта плана квартала – 9
Давление газ изб. в точке А, Мпа – 0,28
Тип грунта/глубина промерзания, м – П/1,2
Наименование типа счетчика - Р
Проектом (работой) предусматривается газоснабжение многоквартирного 8 - этажного жилого здания. Материал стен – кирпич.
Подача газа предусматривается для нужд пищеприготовления и горячего водоснабжения.
За отметку 0.000 принята отметка уровня пола первого этажа.
Характеристики помещения кухни:
Высота помещения:
h=H_эт-b=2,8-0,2=2,6 м
где H_эт- высота этажа, м;
b- толщина перекрытия, м.
Площадь помещения=11,7 м2
Объем помещения=30,42 м3
Фактическая площадь остекления= 1,68 м2
Расход газа при утечке=0,23 м3/ч
