СОДЕРЖАНИЕ
1.АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ РАЗДЕЛ
1.1 Общие данные
1.2 Генеральный план
1.3 Объемно-планировочные решения
1.4  Конструктивные решения
1.4.1 Фундаменты
1.4.2 Стены и перегородки
1.4.3 Перекрытия
1.4.4 Стропильная система
1.4.5 Кровля
1.4.6 Лестница
1.5 Окна и двери
1.6 Полы
1.7 Наружная и внутренняя отделка
1.8 Вентиляционные каналы
1.9 Инженерные коммуникации
1.10 Мероприятия по доступу маломобильных групп населения
1.11 Противопожарные мероприятия
1.12 Теплотехнический расчет ограждающих конструкций
2. РАСЧЕТНО-КОНСТРУКТИВНАЯ ЧАСТЬ
2.1 Расчет фундаментов мелкого заложения
2.1.1 Инженерно-геологические условия строительной площадки
2.1.2 Сбор нагрузок на фундаменты
2.1.3 Определение размеров фундамента
3. ОРГАНИЗАЦИОННО- ТЕХНОЛОГИЧЕСКАЯ ЧАСТЬ
3.1 Технологическая карта на возведение подземной части здания
3.1.1 Область применения технологической карты
3.1.2 Подсчет объемов земляных работ
3.1.3 Калькуляция трудовых затрат земляных работ
3.1.4 Определение объемов работ при монтаже элементов фундамента
3.1.5  Калькуляция трудовых затрат на монтажные работы
3.1.6 Подбор монтажного крана
3.1.7 Материально-технические ресурсы
3.1.8  Технология проведения земляных работ
3.1.9 Техника безопасности при проведении земляных работ
3.1.10 Технология проведения работ по монтажу элементов фундамента
3.1.11 Контроль качества работ по монтажу элементов фундамента
3.1.12 Охрана труда и техника безопасности
3.1.13 Технико-экономические показатели к технологической карте
Список литературы

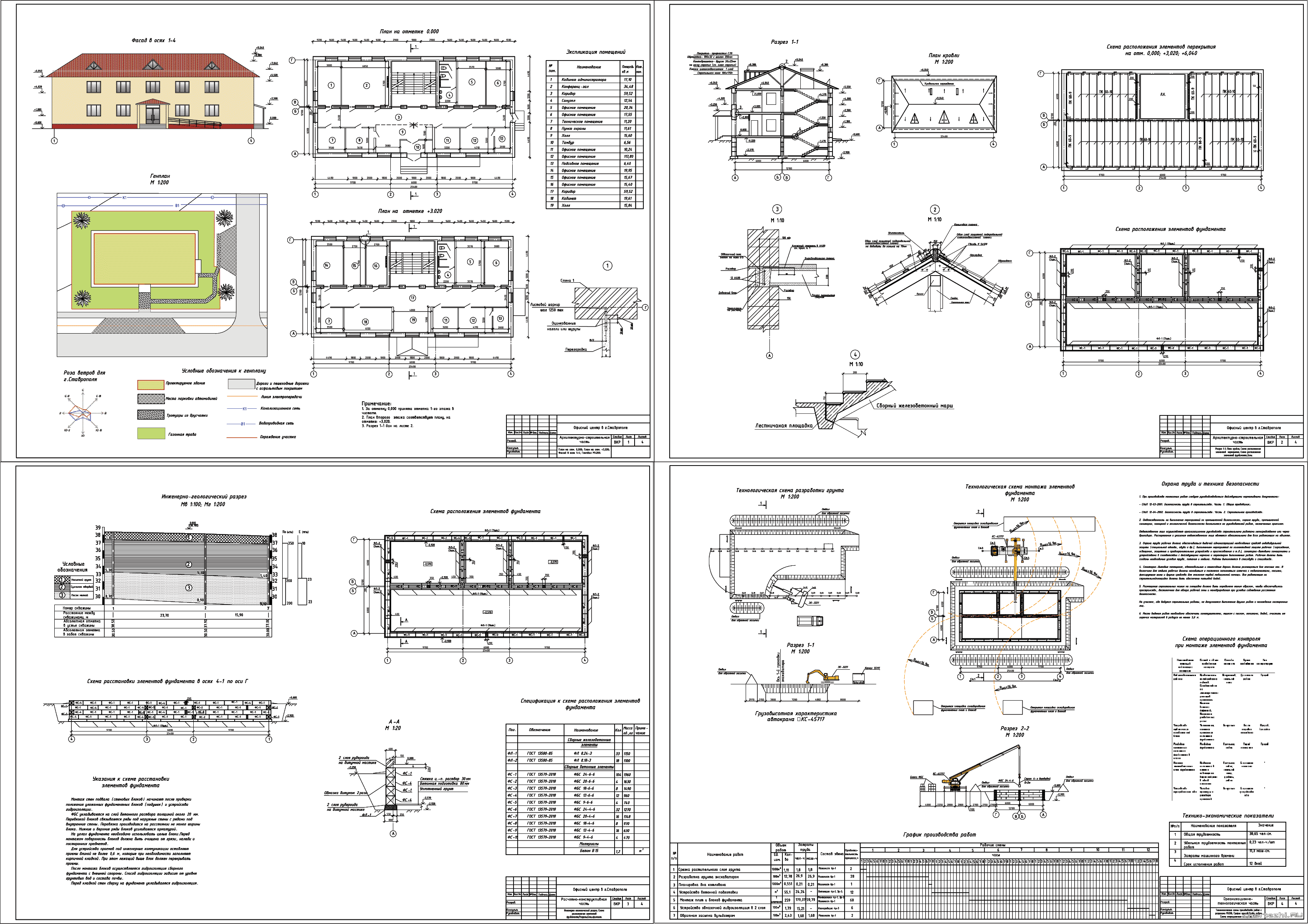

Чертежи проекта:
1. План на отм. 0,000; План на отм. +3,020; Фасад в осях 1-4; Генпдан М1:200.
2. Разрез 1-1; План кровли; Схема расположения элементов  перекрытия; Схема расположения элементов фундамента; Узлы.
3. Инженерно-геологический разрез; Схема расположения элементов фундамента; Разрезы; Спецификация.
4. Технологические схемы производства работ с разрезами М1:200; График производства работ; Схема операционного контроля; ТЭП.

Объект – Офисный центр.
Район строительства  –г.Ставрополь.
Функциональное назначение здания – Административно-бытовое.
Этажей -2.
Климатические условия:
Ветровой район V, снеговой район – II.
На первом этаже здания, согласно плану на отметке 0.000 и экспликации помещений , расположены помещения : кабинет администратора, конференц-зал, офисные помещения, пункт охраны, подсобное и технические помещения, коридор, холл, общий санузел.
На втором  этаже здания, согласно плану на отметке +3.020 и экспликации помещений , расположены помещения :офисные помещения, кабинет, техническое и подсобные помещения, санузел, холл, коридор.

Фундаменты сборные железобетонные, стены подвала – сборные железобетонные. Основные элементы фундамента –плиты шириной 800 мм сборные железобетонные, фундаментные блоки (ФБС) под наружные стены шириной 600 мм , под внутреннюю стену 400 мм.
Несущие наружные стены – каменная кладка из керамзитобетонных блоков марки М100, и объемным весом 950 кг/м.куб., ширина наружных стен составляет 600мм, с учетом слоя 10мм наружной штукатурки. Внутренние несущие стены 400 мм из керамзитобетонных блоков марки М100.
Перегородки – газобетонные,  толщиной 100,120, 200 мм в зависимости от назначения помещения.
Перекрытие – сборное железобетонное с монолитными участками для проводки коммуникаций. Элементы покрытия – пустотные плиты ПК.
Стропильная система – деревянная , четырехскатная. Стропильная система выполняется из бруса 100х175 мм.
Кровля здании – вальмовая четырехскатная, с уклоном 25˚. Покрытие кровли – профилированный настил С20, с высотой волны 20 мм , окрашенный. Обрешетка 100х32мм, контробрешетка  по шагу стропил из бруска 50х25 мм, пленка антиконденсатная.
Лестница в здании – трехмаршевая. Лестничные площадки – сборные железобетонные. Лестничные марши – сборные железобетонные.
