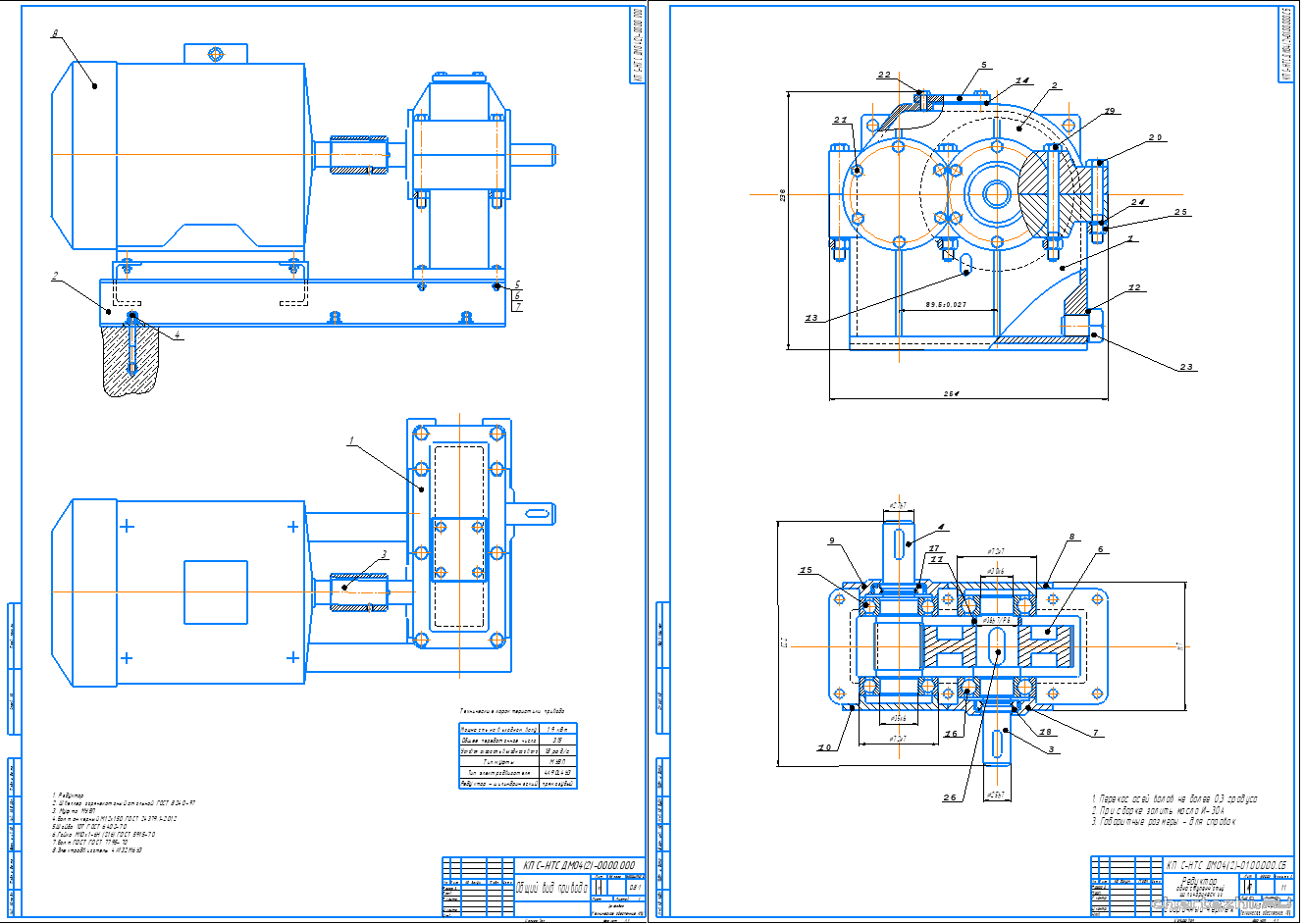

Коротко о файле:Вавиловский университет / Кафедра "Техническое обеспечение АПК" / Состав: 5 листов чертежи (привод (ВО), редуктор одноступенчатый цилиндрический, вал, крышка, шестерня) + спецификация + ПЗ (28 страниц).
СОДЕРЖАНИЕ
1 .ИСХОДНЫЕ ДАННЫЕ ДЛЯ ПРОЕКТИРОВАНИЯ ПРИВОДА.
2 . КИНЕМАТИЧЕСКИЙ И СИЛОВОЙ РАСЧЕТ ПРИВОДА
2.1 Общий КПД привода
2.2 Выбор электродвигателя.
2.3 Определение передаточного соотношения привода и распределение его по ступеням.
2.4 Определение угловых скоростей на валах привода.
3. РАСЧЕТ ЗАКРЫТОЙ ЦИЛИНДРИЧЕСКОЙ ПЕРЕДАЧИ
3.1. Выбор материала шестерни и колеса
3.2. Расчет допускаемых напряжений
3.3. Расчетные коэффициенты
3.4. Межосевое расстояние зубчатой передачи
3.5. Модуль зацепления
3.6. Число зубьев шестерни и колеса
3.7. Основные геометрические размеры зубчатых колес
3.8. Окружная скорость и точность зубчатой передачи
3.9. Силы, действующие в зацеплении
3.10. Расчетные коэффициенты динамической нагрузки
3.11. Проверка по контактным напряжениям
3.12. Коэффициенты, учитывающие форму зуба
3.13. Проверка зубьев по напряжениям изгиба.
3.14. Напряжение изгиба в основании ножки зуба
4..РАСЧЕТ ЦЕПНОЙ ПЕРЕДАЧИ
4.1 Мощность ведомой звездочки
5. Предварительный расчет валов и выбор подшипников.
5.1 Определение диаметров выходных концов валов редуктора.
5.2 Определение параметров корпуса и крышки редуктора.
6. Подбор муфты соединительной
7. ПРОВЕРКА ДОЛГОВЕЧНОСТИ ПОДШИПНИКОВ
7.1 Ведущий вал:
7.2 Ведомый вал
8. ПОДБОР ШПОНОК ПО ПРОЧНОСТИ ШПОНОЧНЫХ СОЕДИНЕНИЙ.
9. СПИСОК ЛИТЕРАТУРЫ.
10. СПЕЦИФИКАЦИЯ.
Исходные данные:
P3=1,9 кВт, угловая скорость ω3=18 рад/с, срок службы = 4000 ч.
