ЭОМ Склад готовой продукции в Московской области

Проектируемый объект: Склад готовой продукции, состоит из одного отдельно стоящего складского здания.
Согласно Техническим Условиям на технологическое присоединения склада готовой продукции, основным источником электроснабжения склада является существующая трансформаторная подстанция, расположенная на территории смежного участка, принадлежащий Застройщику на правах собственности.

Для электроснабжения электроприемников предусматривается устройство вводно-распределительных устройств (далее ВРУ), расположенных в помещении №1 на первом этаже здания. Проектом предусматриваются одно ВРУ: ВРУ.
ВРУ – запитано от ТП-0,4кВ по 2 категории надежности электроснабжения и состоит из двух распределительных секций и перекидным рубильником на вводе. ВРУ имеет два кабельных ввода.
Для обеспечения потребителей 1 категории надежности электроснабжения предусматривается шкаф ПЭСПЗ с комплектным АВР. Шкаф ПЭСПЗ подключен к разным вводам ВРУ и имеет внутреннее устройство автоматического ввода резерва (далее АВР). В случае аварии (любого пропадания напряжения или снижения качества электроэнергии) один из вводов, этот ввод автоматически отключается и замыкается секционный выключатель. После восстановления напряжения на отключенном вводе, соответствующий автоматический выключатель обратно замыкается.

Узлы контрольного учета электроэнергии предусмотрены на вводах ВРУ.
Класс точности измерительного прибора должен быть не ниже 0.5.
Коммерческий учет электроэнергии предусматривается посредством электросчетчика типа «Меркурий 231 AT-01I». Для узла учёта электроэнергии, класс точности должен быть не ниже 0,5.

Ведомость рабочих чертежей

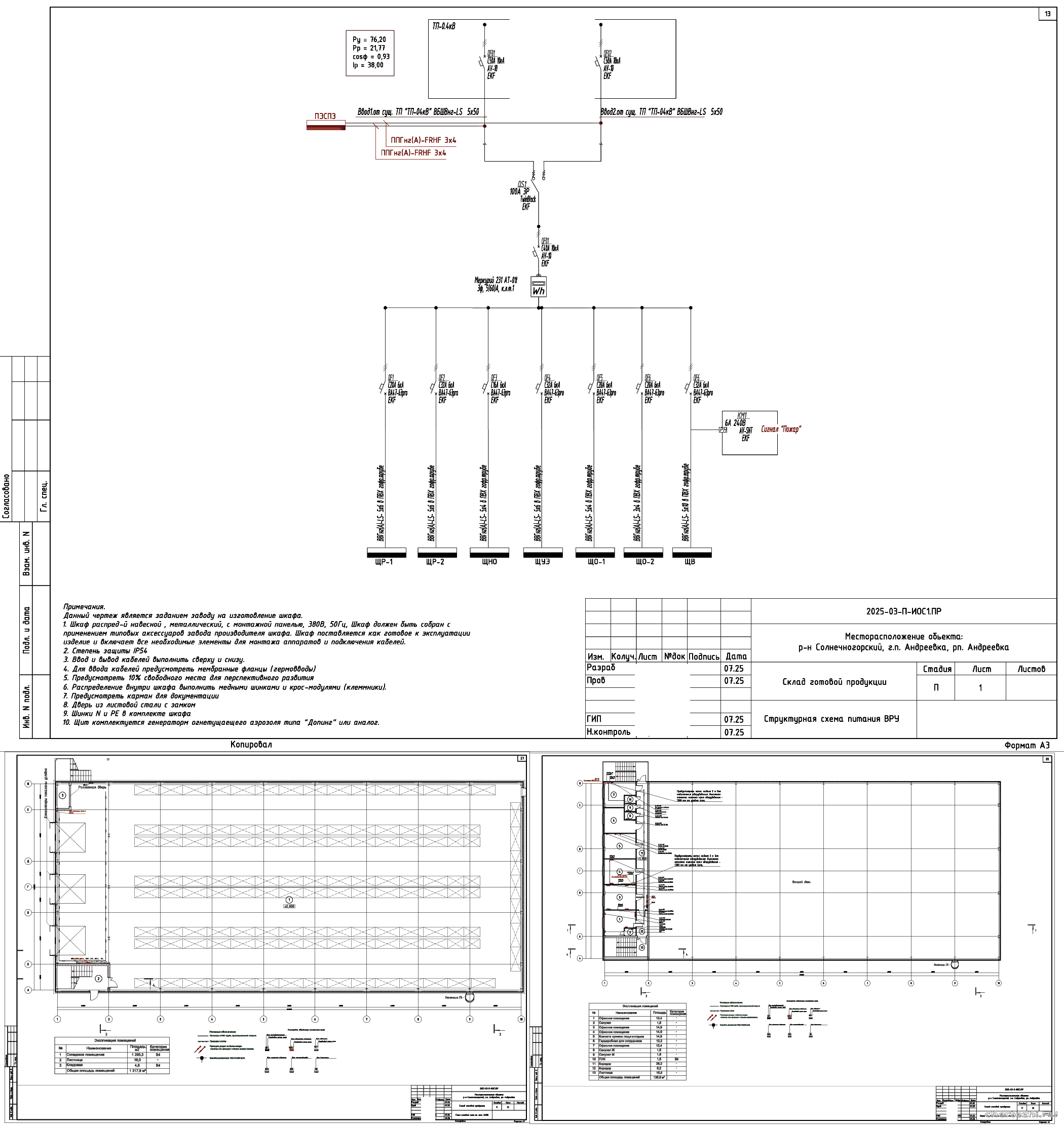

Структурная схема питания ВРУ
Однолинейная схема ПЭСПЗ
Однолинейная схема ЩР-1
Однолинейная схема ЩР-2
Схема электрическая принципиальная ШУЭ. Шкаф электрообогрева (начало)
Схема электрическая принципиальная ШУЭ. Шкаф электрообогрева (продолжение)
Схема электрическая принципиальная ШУЭ. Шкаф электрообогрева (конец)
Схема электрическая принципиальная ЩНО
Однолинейная схема ЩО-1
Однолинейная схема ЩО-2
Однолинейная схема ЩАО-1
Однолинейная схема ЩАО-2
Однолинейная схема ЩВ
План прокладки питающих кабелей 0,4кВ.
План силовой сети на отм. 0.000
План силовой сети на отм. +5.850
План электрооборудования ОВиК
План освещения на отм. 0.000
План освещения на отм. +5.850
План наружного освещения
Типовые узлы
План обогрева водостоков. План на отм. +12.770
План прокладки сетей заземления и молниезащиты. План на отм. +12.770
Схема уравнивания потенциалов
План наружных сетей 0,4кВ
