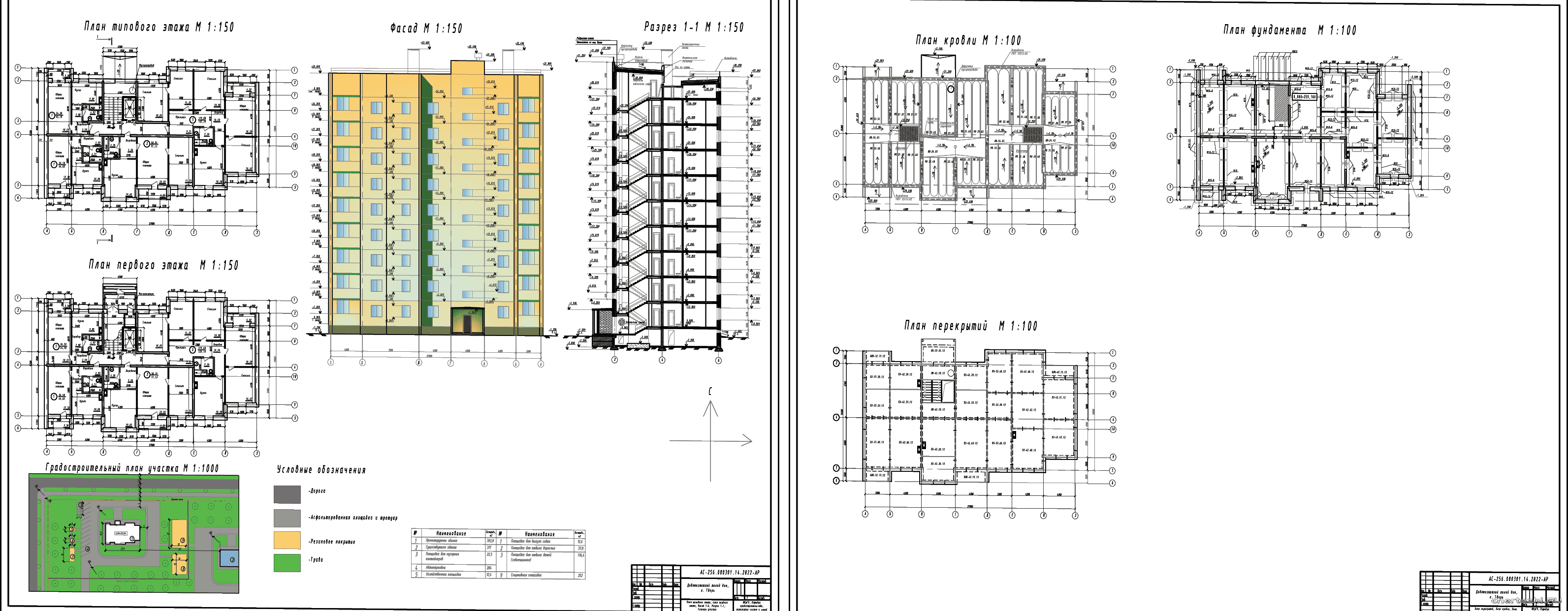

Коротко о файле:ЮУрГУ / Кафедра градостроительства, инженерных систем и сетей / Проектирование МЖД. Разработать план фундаментов, план кровли, типовые этажи, разрез, фасад, генеральный план / Состав: 2 листа чертежи (план типового этажа, план первого этажа, фасад, разрез, план кровли, план фундаментов, план перекрытий) + ПЗ (18 страниц).
СОДЕРЖАНИЕ
Введение 4
1.Характеристика природно-климатический условий 5
2.Градостроительный план участка 6
3.Архитектурно-планировочное решение 7
3.1.Двери 9
3.2.Окна 9
3.3.Лестнично-лифтовой узел 9
4. Конструктивное решение 10
4.1.Фундаменты 10
4.2.Стены 10
4.3.Перекрытия 10
4.4.Крыша и покрытия 10
4.5.Особенности решений входов в лестничные клетки девятиэтажного секционного жилого здания 11
4.6.Полы 11
4.7.Отмостка 11
5.Теплотехнический расчет стены 12
5.1.Исходные данные 12
5.2.Расчёт из условий энергосбережения 12
5.3.Расчёт по санитарно-гигиеническим и комфортным параметрам 12
5.4.Сопротивление теплопередаче R0 12
5.5.Проверка принятого состава стены 13
6.Инженерное оборудование здания 14
7.Обеспечение пожарной безопасности 15
Библиографический список 18
Крупнопанельный 9-этажный жилой дом – это социальное жильё для семейного заселения.
По варианту задания типовой этаж здания предусматривает расположение четырёх квартир 1-1-2-5 в секции.
Здание по своей объёмно-планировочной структуре является компактным с поэтажной группировкой квартир. В лестничной клетке предусмотрено естественное освещение через окна в наружных стенах каждого этажа.
Рядом с лестничной клеткой расположен лифтовой узел. В связи с этим на чердачном этаже размещается машинное отделение.
Безопасность эвакуации людей из здания в случае пожара достигается выделением эвакуационных путей (пожарная лестница на балконах).
Здание запроектировано с учётом СП. В квартирах имеется необходимое количество помещений, запроектированных по планировочным нормалям. Все помещения имеют функциональную взаимосвязь между собой в соответствии с протекающими в них жизненными процессами. Все жилые комнаты и кухни квартир имеют непосредственное естественное освещение через окна и балконные двери. Размеры светопроёмов и их размещение в наружных стенах обеспечивает необходимый уровень освещения комнат. В санузлах используется искусственное освещение.
Высота этажа - 3.00 м
Под зданием имеется тех.подполье. Высота его составляет 1,80 м. Пол -уплотнённый грунт с щебнем. По грунту в месте расположения подвала осуществляется горизонтальная гидроизоляция.
Конструктивная система – бескаркасная стеновая, с малым шагом несущих поперечных стен.
Фундамент сборный железобетонный укладывается на уплотненный грунт, состоит из фундаментных подушек и установленных на них цокольных панелей. Сборные ленточные фундаменты состоят из плит-подушек и блоков, укладываемых в основание фундаментов по уплотненному грунту.
Поперечные и продольные несущие стены из бетонных панелей выполняют толщиной 160 мм для межквартирных и межкомнатных ограждений, панели наружных стен - трехслойные, толщиной 300 мм. Перегородки в квартирах гипсобетонные, толщиной 120 мм.
Плиты перекрытий железобетонные плоские, толщиной 160 мм.
Крыша жилого девятиэтажного дома - с теплым чердаком, безрулонной кровлей, организованным внутреннем водостоком. Кровля собирается из ж/б трехслойных плит покрытия, которые опираются на фризовые панели и лотки из ж/б лотковых плит, установленных на чердачных панелях.
