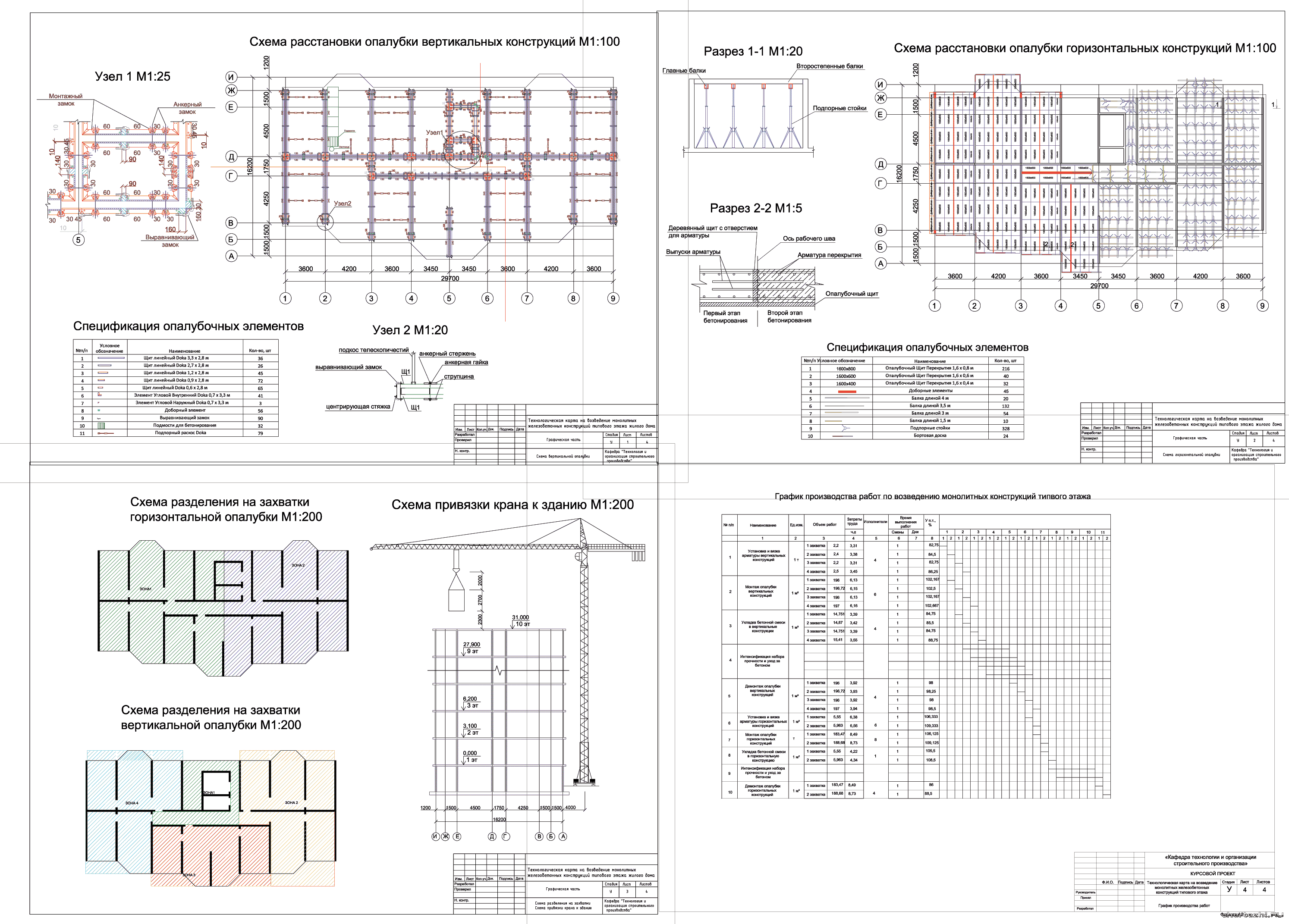

Коротко о файле:МГСУ / Кафедра "Технологии и организация строительного производства" / по дисциплине «Технологические процессы в строительстве. Основы организации и управления в строительстве» / Технологическая карта на возведение монолитных железобетонных конструкций типового этажа жилого здания. Проект выполнен в соответствии с учебным заданием 5-2 и включает в себя как теоретические расчёты, так и практические рекомендации по организации строительных процессов. Основная цель проекта — разработка эффективной технологии и организации работ по устройству вертикальных и горизонтальных железобетонных конструкций с использованием современной опалубочной системы «Doka», башенного крана Potain MDT 368 L12 и бетононасосного оборудования./ Состав: 4 листа чертежи (Схема вертикальной опалубки. Схема горизонтальной опалубки. Схема разделения на захватки, схема привязки крана к зданию. ГПР) + ПЗ (49 страниц).
Содержание
I.ОБЛАСТЬ ПРИМЕНЕНИЯ
II.ТЕХНОЛОГИЯ И ОРГАНИЗАЦИЯ СТРОИТЕЛЬНЫХ ПРОЦЕССОВ
1.До начала устройства стен типового этажа должны быть выполнены следующие работы
2. Устройство вертикальных конструкций типового этажа.
2.1 Устройство арматурного каркаса
2.2. Монтаж опалубки
2.3. Бетонирование стеновых конструкций
2.3.1. Способы бетонирования
2.3.2. Размер технологической зоны бетонирования Lсм.= 25 м
2.3.3 Назначение захваток
III.УСТРОЙСТВО КОНСТРУКЦИЙ ПЕРЕКРЫТИЯ ТИПОВОГО ЭТАЖА
3.1. Монтаж опалубки
3.2. Устройство арматурного каркаса
3.3. Бетонирование плиты перекрытия
3.3.1. Способы бетонирования
3.3.2. Максимальный объём бетонирования перекрытия в смену
3.3.3. Назначение захваток
III Раздел: «Требования к качеству и приёмке работ».
IV Раздел: «Материально-технические ресурсы».
1. Ведомость потребности в конструкциях и материалах
2. Ведомость потребности в машинах, оборудовании и инструментах.
V «Калькуляция затрат труда и машинного времени».
1.Ведомость объемов работ
2.Калькуляция затрат труда и машинного времени
VI График производства работ
VII Техника безопасности
VIII Технико-экономические показатели
Список использованной литературы
Объект – жилое 10-ти этажное здание с каркасом из монолитного железобетона с размером осей в плане 29 700 x 16 200 мм.
Технологическая карта разработана на возведение стен и перекрытие типового этажа. Предусматривается применение унифицированной разборно-переставной опалубки “Doka”.
Строительство ведется в городе Новороссийск. Климатический район - II, подрайон- II Б, зона -1, расчетная температура наружного воздуха -38 оС.
Работа выполняется в 2 смены. Время на выполнение комплекса работ 12 дней.
В состав работ, рассматриваемых технологической картой, входят:
арматурные работы
опалубочные работы
бетонные работы, в том числе вспомогательные (подача материалов и уход за бетоном)
Для производства работ используются:
a) Башенный кран, маркой Potain MDT 368 L12
б) стационарный бетононасос БН-40, в комплекте с бетонораздаточной стационарной стрелой САБР-20.
В конструкциях применяется бетон класса В20. В качестве рабочей арматуры применяется А400 Ø 16 мм и конструкционная А240 Ø 12 мм.
Ключевые разделы проекта включают:
Расчётную часть — определение объёмов бетонирования, потребности в арматуре, подбор основных механизмов (крана, бетононасоса, вибраторов).
Технологию производства работ — последовательность операций по армированию, опалубливанию, бетонированию и распалубке конструкций.
Организационно-плановую часть — деление на захватки, составление графика производства работ, калькуляцию затрат труда и машинного времени.
Требования к качеству и безопасности — контроль на всех этапах работ, меры по обеспечению безопасности труда.
Графическую часть — схемы опалубки, расстановки механизмов, разделения на захватки и календарный план работ.
Результатом проекта является готовая технологическая карта, которая может быть использована в реальных условиях строительства монолитных жилых зданий. Проект демонстрирует умение автора применять нормативную базу (ЕНиР, СНиП), проводить инженерные расчёты и организовывать строительное производство с учётом требований эффективности, качества и безопасности.
