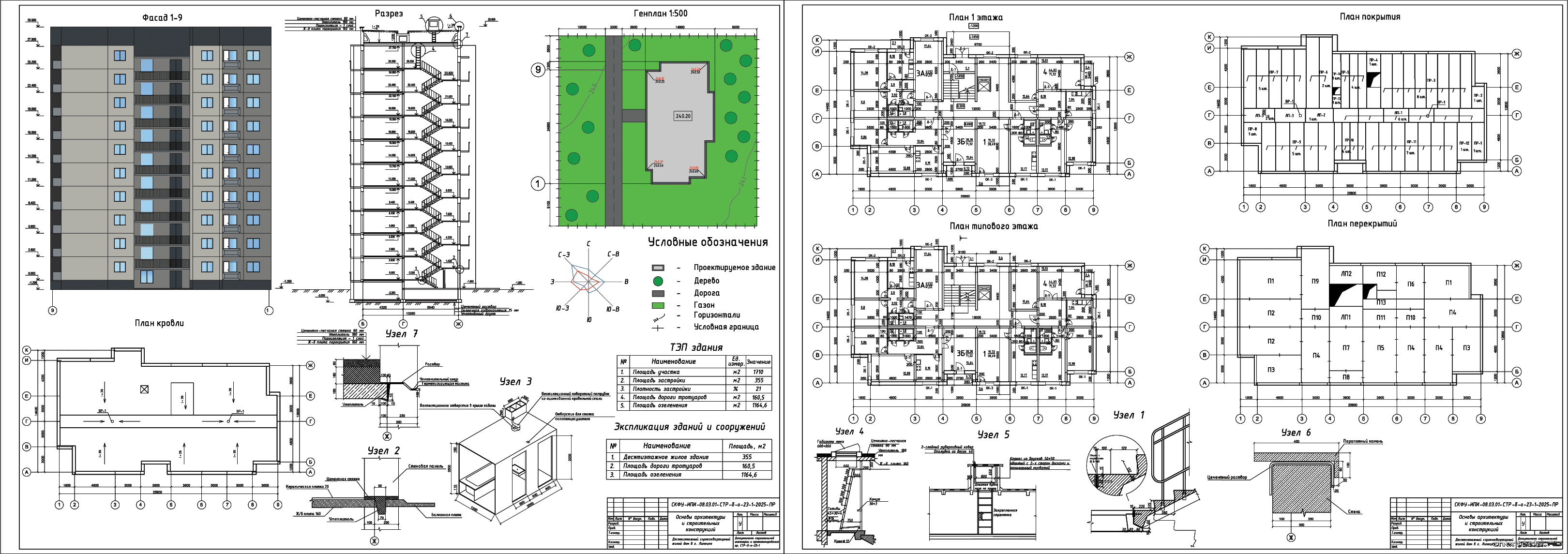

Коротко о файле:СКФУ / Департамент строительной инженерии и прототипирования / Строительство 08.03.01 / дисциплина "Основы архитектуры и строительных конструкций" / Проектирование МЖД / Состав: 2 листа чертежи (план типового этажа, план 1 этажа, план кровли, фасад, разрез, генплан, план покрытия, план перекрытия, экспликация здания, 7 конструктивных узлов, ТЭП) + ПЗ (15 страниц).
Оглавление
Введение 2
1. Исходные данные 3
2. Генплан участка застройки 4
3. Объемно-планировочное решение здания 5
4. Конструктивное решение здания 7
4.1. Расчет теплозащиты наружных ограждающих конструкций 8
4.2. Расчет участка наружной стены 9
4.3. Расчет чердачного перекрытия 11
5.Архитектурные решения. 13
6. Технико-экономическое обоснование принятых решений 14
Список использованных источников 15
Проектируемое здание располагается на территории свободной от застройки.
Односекционный 10-этажный 40-квартирный жилой дом с крышей с холодным чердаком в плане имеет прямоугольную форму с габаритными размерами 14,4 х 25,8, с высотной отметкой 29.900. Дом спроектирован без подвала.
На каждом этаже здания размещены четыре квартиры: две двухкомнатные и две трехкомнатные. Планировочное решение квартир включает жилые комнаты, кухню, прихожую, ванную и туалет. Примечательно, что во всех квартирах предусмотрены раздельные санузлы, что является важным аспектом с точки зрения гигиены и комфорта проживания. Все жилые помещения являются непроходными, что способствует улучшению звукоизоляции и микроклимата в квартирах. Высота жилых этажей составляет 2,8 м, что соответствует современным нормативам и стандартам проектирования жилых зданий. За условную отметку 0,000 принят уровень чистого пола жилого дома. Покрытие с неэксплуатируемым холодным чердаком высотой 1,2 м с вентилируемыми отверстиями, плоской кровлей (3%), не эксплуатируемая.
Вертикальная коммуникация в здании осуществляется посредством лестницы, параметры которой включают лестничные площадки размером 3400х2000 мм и лестничные марши размером 2250х1600 мм. Высота подступенка составляет 175 мм, а ширина проступи — 285 мм, что соответствует эргономическим требованиям и обеспечивает безопасное и комфортное передвижение. Кроме того, для обеспечения доступности здания предусмотрен пассажирский лифт размерами 1600х1200 мм, который значительно упрощает перемещение между этажами для всех категорий пользователей.
Таким образом, данное здание представляет собой типовое решение в области жилищного строительства, характеризующееся рациональной планировкой, использованием современных материалов и технологий, а также высоким уровнем комфорта и безопасности для проживающих.
Конструктивная схема здания реализована на основе стеновой системы с применением поперечных и продольных несущих стен.
Фундамент здания представляет собой ленточную конструкцию, выполненную из сборных железобетонных панелей и подушек, что обеспечивает высокую несущую способность и долговечность основания.
Наружные стены здания состоят из трехслойных панелей с общей толщиной 350 мм. Внутренний несущий слой выполнен из бетона толщиной 100 мм, утеплитель имеет толщину 120 мм, а наружный слой бетона – 90 мм. Наружная отделка стен осуществляется цементно-песчаным раствором толщиной 25 мм, внутренняя – 15 мм, что способствует созданию оптимальной микроклиматической среды внутри помещений.
Внутренние стены здания изготовлены из сборных железобетонных панелей толщиной 200 мм, что обеспечивает высокую звуко- и теплоизоляцию.
Перегородки выполнены из сборных железобетонных панелей толщиной 80 мм, что позволяет эффективно разграничивать внутреннее пространство здания.
Лестничные конструкции представляют собой монолитные железобетонные марши и площадки, обеспечивающие высокую прочность и устойчивость к механическим нагрузкам.
Перекрытия здания выполнены в виде сплошных железобетонных плит толщиной 160 мм, что гарантирует равномерное распределение нагрузки и высокую несущую способность конструкции.
Чердачное перекрытие состоит из железобетонной плиты толщиной 150 мм, слоя рубероида, плитного утеплителя толщиной 150 мм и армированной стяжки из цементно-песчаного раствора толщиной 50 мм, что способствует созданию надежной теплоизоляции и звукоизоляции чердачного помещения.
Покрытие здания выполнено из железобетонной ребристой панели, на которую нанесена цементно-песчаная стяжка толщиной 30 мм, и уложен кровельный водоизоляционный материал в два слоя, что обеспечивает высокую водонепроницаемость и долговечность кровли.
Кровля здания рулонная, с двумя слоями рубероида и уклоном 3%, что способствует эффективному отводу атмосферных осадков и защите здания от внешних воздействий.
Технико-экономические показатели по зданию:
Характер строительства- Новое строительство
Площадь застройки - 329,19 м2
Жилая площадь - 1436,5 м2
Общая площадь квартир - 1790,92 м2
Строительный объем - 11925 м3
Коэффициент отношения жилой площади к общей - 0,8
