Коротко о файле:ВлГУ им. А.Г. и Н. Г. Столетовых / Кафедра Архитектуры, Строительства и Энергетики / Проектирование МЖД / ВКР включает в себя проектирование несущих конструкций здания: монолитную железобетонную плиту и фундамента. Также освещены вопросы организации строительства, безопасности жизнедеятельности, экологичности и охраны труда. / Состав: 9 листов чертежи + ПЗ (65 страниц).
СОДЕРЖАНИЕ
ВВЕДЕНИЕ 7
1 АРХИТЕКТУРНО-СТРОИТЕЛЬНАЯ ЧАСТЬ 8
1.1 Генеральный план 8
1.2 Роза ветров 9
1.3. Благоустройство и озеленение территории 10
1.4 Объемно – планировочное решение 10
1.5 Конструктивное решение 15
1.6 Инженерное обеспечение здания 17
1.7 Пожарное обеспечение здания 18
2 РАСЧЕТНО-КОНСТРУКТИВНАЯ ЧАСТЬ 19
2.1 Общие сведения 19
2.2 Исходные данные 19
2.3 Компоновка конструктивной схемы здания 20
2.4 Сбор нагрузок на конструкции 20
2.4.1 Сбор нагрузок, действующих на сборно-монолитную плиту покрытия 21
2.4.2 Сбор нагрузок, действующих на сборно-монолитную плиту перекрытия 22
2.5 Расчет несущих конструкций 23
2.5.1 Конструирование армирования диафрагмы жесткости 29
2.5.2 Конструирование армирования колонны 29
2.5.3 Конструирование армирования ригеля 29
2.5.4 Конструирование армирования перекрытия 29
2.5.5 Конструирование армирования фундамента 30
2.6 Характеристика проектируемого здания 35
2.6.1 Физико-механические свойства 35
2.6.2 Выбор типа фундамента 37
2.6.3 Расчет осадок фундамента методом линейно деформируемого слоя 40
2.6.4 Расчет фундаментной плиты на продавливание 42
2.7 Конструирование армирования фундамента 42
3 ОРГАНИЗАЦИЯ СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА 44
3.1. Определение объема работ 44
3.2 Расчет и проектирование стройгенплана 46
3.2.1 Привязка гусеничного крана 47
3.2.2 Определение зон влияния крана 47
3.2.3 Компоновка стройгенплана 48
3.2.4 Расчет потребности во временных зданиях и сооружениях 50
3.2.5 Освещение стройплощадки 51
3.2.6 Расчет потребности тепла 52
3.2.7 Расчет потребности воды 52
3.2.8 Технико-экономические показатели 53
4 ОХРАНА ТРУДА И БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ 54
4.1 Мероприятия по технике безопасности и охране труда 54
4.2 Охрана окружающей среды 55
5 НАУЧНО-ИССЛЕДОВАТЕЛЬСКАЯ ЧАСТЬ 57
5.1. Сравнительные характеристики различных видов каркасных зданий 59
ЗАКЛЮЧЕНИЕ 64
СПИСОК ЛИТЕРАТУРЫ 65

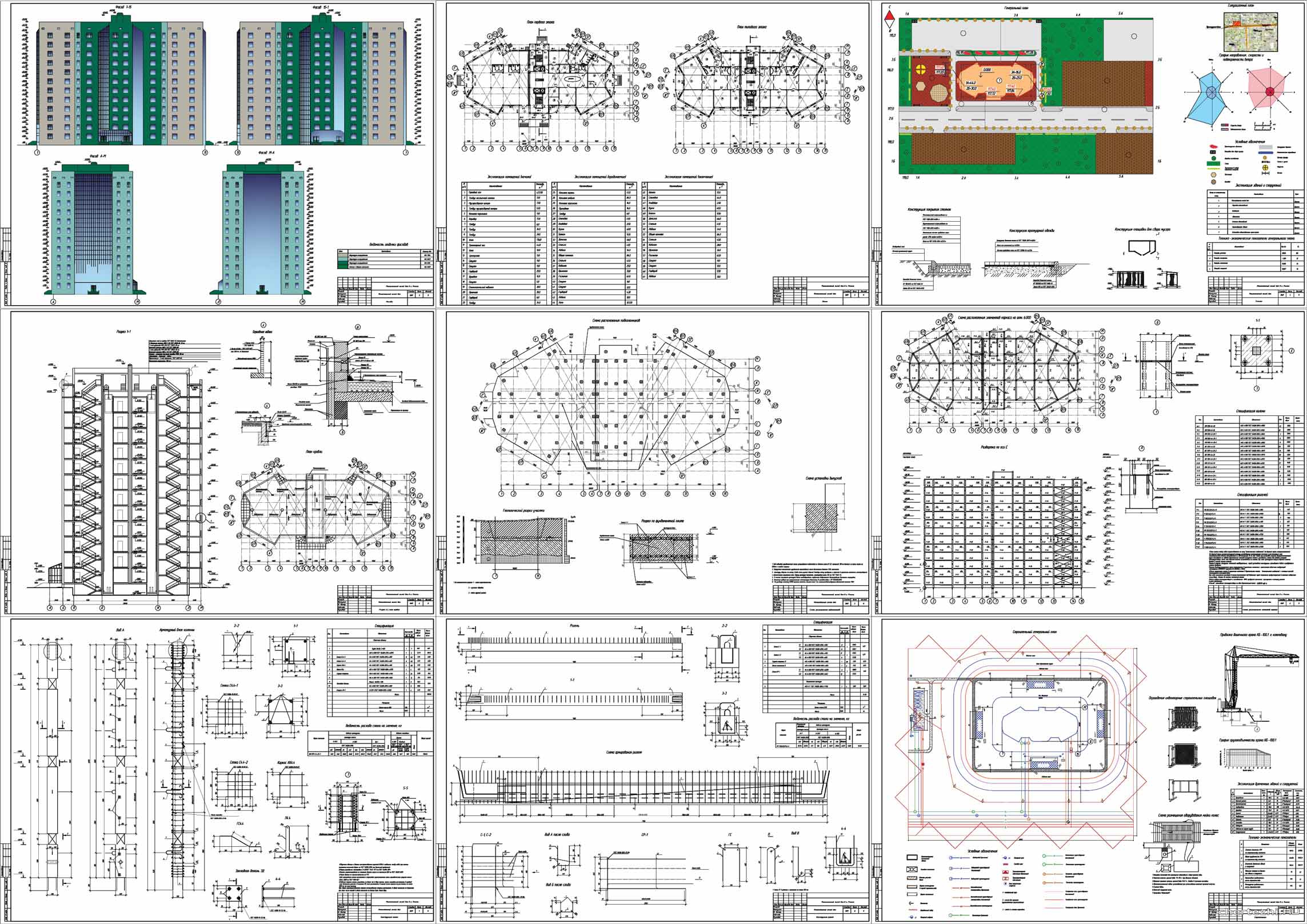

Чертежи проекта:
1. Генплан, экспликация зданий, роза ветров, ТЭП, ведомости
2. Фасады
3. План 1-го этажа, план типового этажа, экспликация помещений (1 лист)
4. Разрез 1-1, план кровли, узел А,Б,В
5. Схема расположения подколонников, геологический разрез, схема установки выпусков, разрез по фундаментной плите
6. Схема расположения элементов каркаса на отм. 6,000, схема расположения элементов каркаса по оси Е, спецификация колонн, спецификация ригелей
7. Колонна, армирование колонны, спецификация, ведомость расхода стали, разрезы 1-1ч5-5, каркас КК4,4, гнутый стержень ГС, узел 1, закладная деталь ЗД
8. Ригель, разрезы 1-1ч4-4, спецификация, ведомость расхода стали, приопорная сетка С-1, пролетная сетка СР, гнутый стержень ГС, петля П
9. Строительный генеральный план, экспликация временных зданий и сооружений, ТЭП
Проектируемый жилой дом насчитывает 12 этажей. В плане имеет сложную форму. Здание имеет техподполье с высотой от уровня пола до потолка 1,92 м. На первом этаже расположены медицинский кабинет, тренажерный зал, комната отдыха и небольшие торговые площади. Второй и последующие типовые этажи жилые, насчитывающие по две квартиры. В доме предусмотрено чердачное помещение с высотой от пола до потолка 2,0 м.
В проектируемом здании каждая квартира состоит из следующих помещений:
• две спальни
• кухня
• прихожая
• столовая
• два санузла
• две лоджии
• гостиная
• детская
• общая комната
• кабинет
Все жилые комнаты освещены естественным светом в соответствии с требованиями СП 52.13330.2016.
По конструктивному решению ― здание каркасное сборно-монолитное. Он представляет собой взаимосвязанную совокупность вертикальных и горизонтальных несущих конструкций здания, которые совместно обеспечивают его прочность, жесткость и устойчивость. Горизонтальные конструкции ― монолитные перекрытия и покрытие здания воспринимают приходящиеся на них вертикальные и горизонтальные нагрузки и воздействия, передавая их на ригели, а затем на вертикальные несущие конструкции- колонны. Последние в свою очередь передают эти нагрузки и воздействия на фундамент.
Фундамент – монолитная плита.
Стены трехслойные ненесущие:
кирпичная кладка - 250 мм; утеплитель - 110 мм;
воздушная прослойка – 35 мм;
облицовка СНВФ «Навек» – 5 мм.
Окна – пластиковые со спаренными переплетами.
Двери –пластиковые и деревянные, остекленные.
Устойчивость остова здания обеспечивается:
жестким защемлением колон в фундаменте;
жестким защемлением ригелей в колонне;
жесткими дисками монолитных покрытий и перекрытий и жёстким защемлением их с колонной, а также сборными диафрагмами жесткости.
ЗАКЛЮЧЕНИЕ
Мной была разработана выпускная квалификационная работа на тему «Проект многоквартирного жилого дома г. Рязань».
На основании комплекта чертежей по архитектуре я разработала:
- календарный график производства работ
- строительный генеральный план.
В работе были подробно раскрыты следующие технологические аспекты: используемый инструмент, материалы, последовательность выполнения работ, контроль качества, техника безопасности, а также экологическая и пожарная безопасность.
Так же на основании комплекта чертежей по архитектуре я разработала комплект расчетно-конструктивной документации, а именно – расчет колонн, расчет фундамента.
Таким образом, строительство и проектирование жилых зданий следует вестись с учетом требований сегодняшнего дня и поисков новых форм и типов для будущего.
