Коротко о файле:ГАПОУ СО "ЭПЕК" / Целью дипломного проекта является расчёт электрического освещения комплексного томатного сока, электрических нагрузок и электропривода роликового конвейера, расчёт осветительной и силовой сети. / Состав: 4 листа чертежи + ПЗ (85 страниц).
Содержание
Введение
1. Проектно-конструкторская разработка электрооборудования
1.1 Характеристика технологического процесса и оборудования
1.2 Характеристика потребителей электрической энергии и определение категории электроснабжения
1.3 Характеристика помещения, оценка зрительных работ
1.4 Выбор освещенности, системы освещения
1.5 Выбор типа, расчёт количества, размещение осветительных приборов
1.6 Определение электроэнергетических параметров осветительной установки, расчёт мощности и выбор ламп
1.7 Составление сводной таблицы светотехнического расчета
1.8 Определение электроэнергетических параметров аварийного освещения
1.9 Выбор схемы питания, типа осветительных щитов, проводов и способы их прокладки
1.10 Определение электроэнергетических параметров распределительной сети, проверка сети на потерю напряжения
1.11 Определение электроэнергетических параметров питающей сети и проверка сети на потерю напряжения
1.12 Расчет электрических нагрузок
1.13 Выбор технических параметров и характеристик силовых трансформаторов цеховой подстанции
1.14 Назначение и техническая характеристика комплекса томатного сока ООО Покровский консервный завод
1.15 Выбор рода тока и величины напряжения для питания комплекса томатного сока ООО Покровский консервный завод
1.16 Описание электрической принципиальной схемы комплекса томатного сока ООО Покровский консервный завод
1.17 Выбор типа и расчёт мощности электродвигателей для оборудования комплекса томатного сока ООО Покровский консервный завод
1.18 Расчёт и выбор пусковой и защитной аппаратуры электродвигателей
1.19 Выбор схемы электроснабжения цеха, типа силовых сборок, проводов и способ их прокладки
2. Организационно-техническая разработка
2.1 Наладка, регулировка и проверка комплекса томатного сока ООО Покровский консервный завод
2.2 Техническое обслуживание и ремонт комплекса томатного сока ООО Покровский консервный завод
2.3 Диагностика и технический контроль при эксплуатации комплекса томатного сока ООО Покровский консервный завод
2.4 Заполнение документации по техническому обслуживанию (ремонту) комплекса томатного сока ООО Покровский консервный завод (дефектная ведомость, акт о сдаче в ремонт, акты измерения сопротивления заземляющего устройства, акт измерения сопротивления изоляции)
3. Организационно-экономическая разработка
3.1 Организация рабочего места и размещения оборудования структурного подразделения
3.2 Расчёт численности и заработной платы работников структурного подразделения
3.3 Расчёт сметы затрат при выполнении технического обслуживания (ремонта)
3.4 Расчёт технико-экономических показателей ремонта
4 Охрана труда
4.1 Организация мероприятий по охране труда структурного подразделения
4.2 Пожарная безопасность при техническом обслуживании (ремонте) электрооборудования
Заключение
Список используемых источников

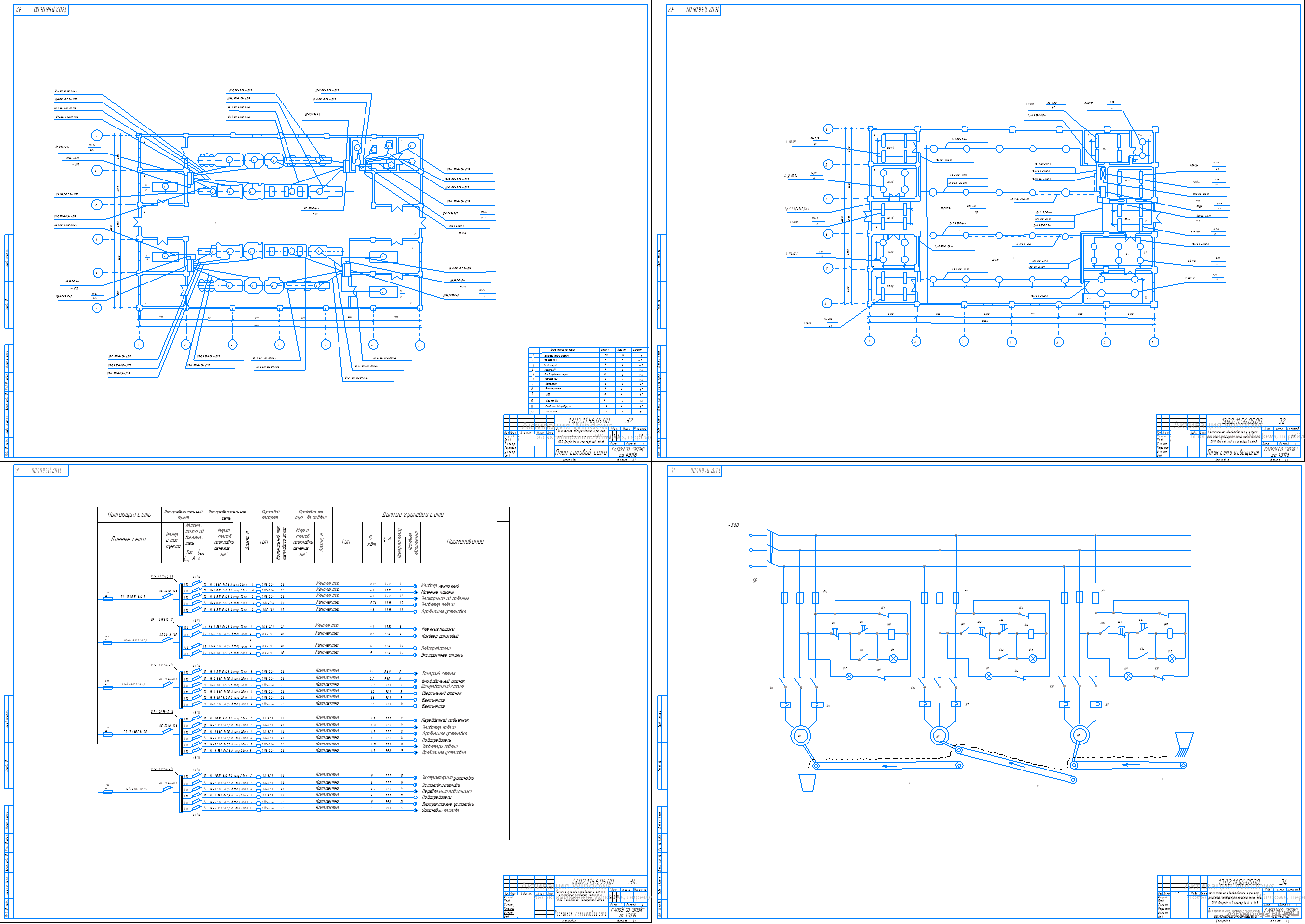

Чертежи проекта:
1. План силовой сети
2. План сети освещения
3. Схема принципиальная роликового конвейера
4. Расчетная схема сети
Комплекс томатного сока предназначен для производства томатного со-ка из исходного сырья (томатов).
Технологический процесс осуществляется последовательно на двух автоматизированных технологических линиях и заканчивается закрытием банок с фасованной продукцией.
Данный комплекс является основной частью современного крупного предприятия по переработке плодов и овощей.
Комплекс томатного сока имеет технологический участок, в котором установлены поточные линии, а также вспомогательные и бытовые помещения.
Основные операции автоматизированы, а вспомогательные транспортные операции выполняются с помощью наземных тележек и подъёмников.
Электроснабжение осуществляется от собственной комплектной трансформаторной подстанции 0,4/10 кВ которая подключена к приёмного пункту предприятия.
Размеры станции 28 х 30 х 9 м.
Вспомогательные помещения двухэтажные с высотой 4,2 м.
В технологическом участке комплекса томатного сока предусмотрено два вида освещения – рабочее и аварийное. Рабочее освещение обеспечивает надлежащую освещенность рабочих мест.
Аварийное освещение обеспечивает, в случае погасания светильников рабочего освещения, минимальную освещенность, обходимую для временного продления деятельности персонала и обеспечение выхода людей из помещения.
Описание электрической принципиальной схемы:
Такие линии действуют на ряде заводов для транспортирования отходов штамповки магнит проводов статоров и роторов асинхронных машин.
Линия состоит из трех конвейеров: горизонтальных 1 и 3 и наклонного 2, приводимых в движение асинхронными двигателями с короткозамкнутым ротором М1-М3.
Во избежание завалов грузов пуск конвейеров начинается с включения двигателя М1 нажатием кнопки SB4.
Контактор KM1, получая питание, своими главными контактами подаёт напряжение на указанный двигатель. Затем последовательно (после нажатия кнопок SB5 и SB6, включающих контакторы KM2 и KM3) пускаются двигатели М2 и М3. Пуск двигателя М2 раньше невозможен, так ка в цепи катушки контактора КМ2 находится замыкающий вспомогательный контакт контактора КМ1. Аналогично сблокированы двигатели М2 и М3.
Общая остановка всех конвейеров производится нажатием кнопки SB1.
Отключаюсь, контактор КМ1 своими вспомогательными контактами разрывает цепь питания катушек КМ2 и КМ3. Так как все двигатели отключаются практически одновременно, блокировка, обеспечивающая последовательность их отключения, не предусмотрена. При необходимости остановить только конвейер 3 следует нажать кнопку SB3. Двигатель М3 отключится, а двигатель М1 и М2 продолжают работать. (рисунок 1)
Схема управления обеспечивает: защиту от токов короткого замыкания в силовой цепи и цепях управления предохранителями FU1-FU3и от длительных перегрузок двигателей тепловыми реле КК1- КК3; сигнализацию, указывающую, в каком состоянии при нормальных условиях эксплуатации находятся двигатели (красная лампа HLR указывает на то, что двигатель работает, зеленая- HLG на то, что двигатель остановлен.
Заключение
В ходе проектирования дипломного проекта произведен расчет освещения, и электрооборудования механосборочного цеха, дано краткое описание технологического оборудования, определенны категории электроснабжения и условия среды. В работе произведен выбор освещения различными источниками света и размещение электрооборудования. Проведены все технические расчёты. Составлена конструкторская документация.
Дипломная работа включает информацию об особенностях осветительного оборудования и перспективах его развития. В технических расчетах произведен выбор источников света и светильников, дано обоснование вида и выбор системы освещения и норм освещённости. Также были произведены расчеты общего и аварийного освещения, расчет нагрузки методом коэффициента спроса, расчет полной мощности, выбор защитной и пускорегулирующей аппаратуры. На чертежах отображены планы прокладки проводов, размещения выключателей, технологического оборудования, светильников, показана принципиальная электрическая схема Токарно-револьверного станка, так же разработаны чертежи энергоснабжения осветительной и силовой сети.
Было выбрано сечение провода, способ проводки, марка и вид провода, пускозащитная аппаратура для обеспечения противопожарной безопасности и нормальной работы электросети.
В раздел электрооборудования производственного механизма входит расчет электродвигателя, выбор коммутационной и защитной аппаратуры.
Навыки разумного использования справочной литературы, опыт ранее рассчитаных курсовых проектов, а также опыт полученный за все года обучения, позволили выполнить самостоятельно дипломную работу.
