Дипломный проект - Расчет отопления и вентиляции производственного корпуса ООО «Ламмин» в г. Муром

Содержание
Введение    5
1. Исходные данные    8
1.1 Характеристика труб производства    8
Экструзия    13
2. Расчет теплопотерь через ограждающие конструкции    18
2.1 Исходные данные    18
2.2 Расчетные параметры наружного и внутреннего воздуха    18
2.2 Расчет тепловой мощности системы отопления.    20
3. Расчет системы отопления.    26
3.1 Выбор схемы системы отопления и типа отопительных приборов    26
3.2 Определение типа и количества отопительных приборов.    26
3.3 Тепловой пункт здания.    36
3.4 Устройства автоматизированного теплового пункта    40
4. Разработка системы газоснабжения    50
4.1 Определение расчетных расходов газа    50
4.2 Определение расхода газа котельной    51
4.3 Условия прокладки наружного газопровода высокого давления    51
4.4 Учет расхода газа    52
4.5 Гидравлический расчет межцехового газопровода    53
4.6 Подбор оборудования газорегуляторной установки    58
5. Расчет системы вентиляции    63
5.1 Описание технологического процесса    65
5.2 Общеобменная вентиляция    70
5.3 Аэродинамический расчет системы вентиляции.    86
5.4 Расчет и выбор оборудования для системы вентиляции.    90
Список использованных источников.    111

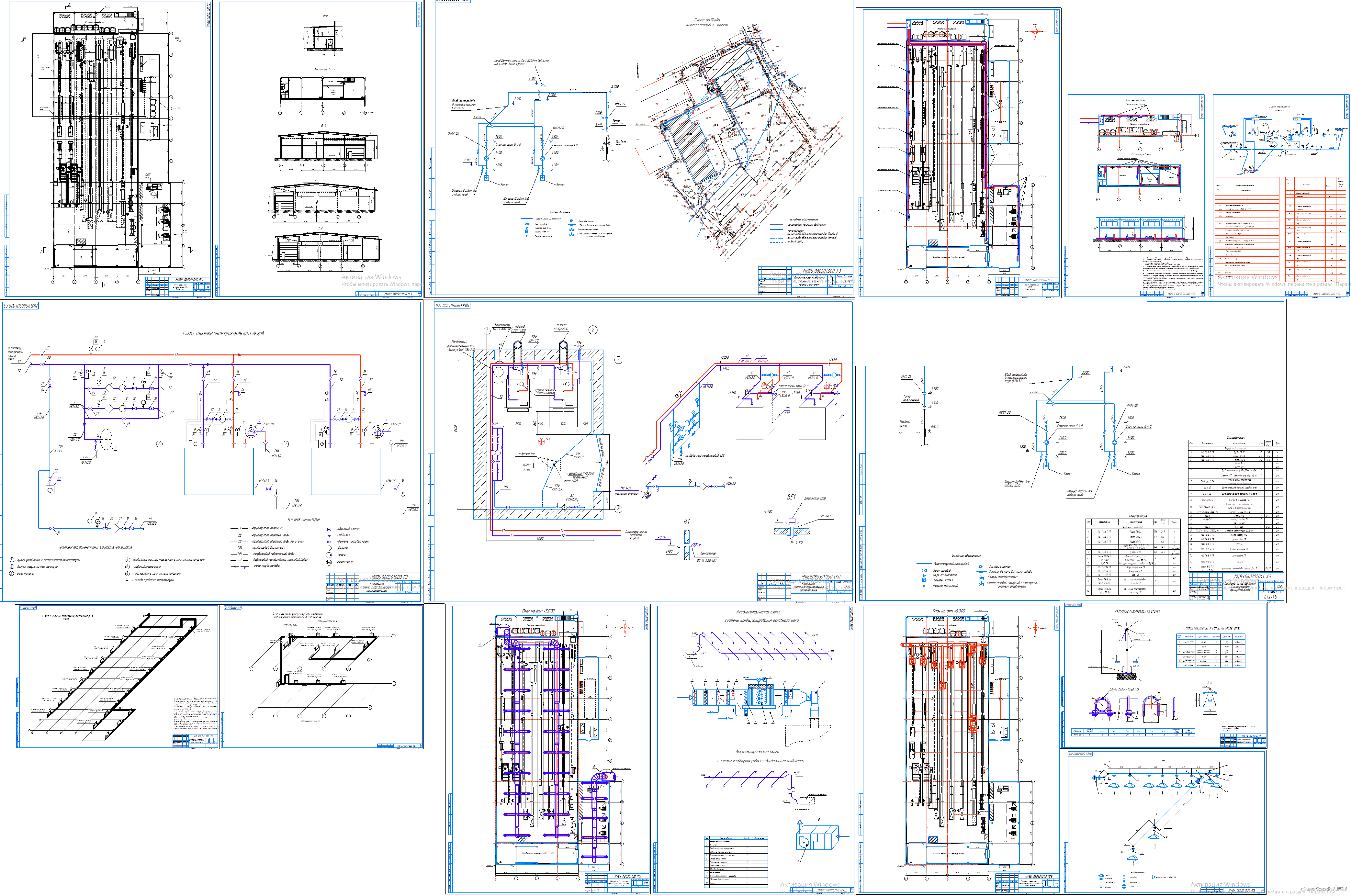

Чертежи проекта:
1. План объекта строительства
2. Система газоснабжения. Схема газовая принципиальная
3. Система отопления цеха
4. Котельная. Схема гидравлическая принципиальная
5. Котельная. Схема комбинированного распололожения
6. Система газоснабжения. Аксонометрическая схема
7. Система отопления Аксонометрическая схема
8. Система вентиляции цеха (приточная)
9. Система вентиляции цеха (вытяжная)
10. Крепление газопровода на отдельно стоящей опоре внутри помещения

Выпускная работа включает в себя разработку инженерного обеспечения, предназначенного производственного корпуса в городе Муроме Владимирской области.
Здание, производство предназначено для изготовление полипропиленовых труб.
Площадь постройки: Муром, Владимирская область. Источник тепла: наружная система отопления. Параметры охлаждающей жидкости: 95/700С. Давление на входе в систему отопления здания: Рпод = 5,5 кгс / см2; Робр = 4,5 кгс / см2.
Здание имеет два этажа, без подвала и чердака. Размеры осей 60x24m. Высота первого этажа в осях 8,4m
Главный вход расположен на восточной и западной сторонах здания, а также поддержки со стороны юга.
Характеристики ограждающих:
Наружные стеновые панели "сендвич" типа 100 мм. K = 0,58 Вт / м2 • 0С;
Панели крыши, такие как "сендвич", 170 мм. K = 0,42 Вт / м2 • 0С;
Остекление: двойное остекление: для производства K = 2,54Вт/ м2 • 0 ° C, для административного и бытового K = 2 Вт / м2 • 0С; двери K = 2,3 Вт/ м2 • 0С; Наружные двери K = 1, Вт/ м2 0С.

Система отопления принимается центральная горизонтальная двухтрубная со встречным движением теплоносителя с верхней разводкой подводящих и нижней разводкой разводящих трубопроводов. Теплоноситель – вода с температурой 95/70ºС. Движение теплоносителя в приборе сверху вниз - для обеспечения наибольшей теплоотдачи приборов. Удаление воздуха местное.
В качестве нагревательных приборов для производственных помещений приняты регистры из гладких труб ввиду повышенных требований к прочности, надежности, необходимости обеспечения удобства монтажа и очистки. Для административно-бытовых помещений приняты напольные медно-алюминиевые конвекторы "Lammin Eco" муромского завода  теплового  оборудования  «LAMMIN».
Система отопления здания присоединяется к тепловой сети по зависимой схеме.
Снабжение завода предусматривается от подземного газопровода высокого давления П категории, расположенного на расстоянии 350 м от территории завода. Давление газа в точке врезки 0,54 МПа.

Заключение.
В ходе проведения настоящей выпускной квалификационной работы, были рассчитаны теплопотери для всех помещений выбранного здания, рассмотрены потери тепла на нагревание инфильтрирующегося воздуха, на основании указанных величин осуществили подбор отопительных приборов для всех помещений.
Выбрана для проектирования горизонтальная двухтрубная система отопления с верхней и нижней разводкой. На основе удельной линейной потери давления в системе отопления были определены диаметры трубопроводов.
Для удаления вредностей от оборудования запроектированы местные отсосы, а также по рассчитанному воздухообмену – общеобменная вентиляция. Проведен аэродинамический расчет приточных и вытяжных систем. Подобрано оборудование для приточных и вытяжных установок.
Произведен анализ системы приточно-вытяжной вентиляции в соответствии с аэродинамическими основами организации воздухообмена в помещении. Подобраны схема и оборудование для теплового пункта здания.
В целях энергосбережения при проектировании использовалось современное экономичное оборудование, а также произведен расчет схемы утилизации теплоты сбросного воздуха системы вытяжной вентиляции. Рассмотрен вариант системы отопления с газовыми инфракрасными излучателями для производственных помещений большого объема.
