ЭС Модернизация участка сети 10 кВ по Ф-2,9 ПС 110 кВ Животновод в части установки индикаторов короткого замыкания, интеллектуальных разъединителей и реклоузеров
Коротко о файле:РД / ЛЭП 10 кВ. Грунты - суглинистые, пучинистые, водонасыщенные. Климатические условия в районе трасс ВЛ-10 кВ относятся: по ветру к III району, по гололеду к III району. / Состав: комплект чертежей + спецификация.
Проектом предусмотрено:
- установка индикатор короткого замыкания и интеллектуальный разъединитель на опоре 23 Ф-2 Животновод;
- установка реклоузер 10 кВ на стойке СВ105-5;
- установка индикатор короткого замыкания на опоре 16/1 Ф-9 Животновод;
- установка анкерной опоры с разьединителем РЛНД;
- установка индикатор короткого замыкания и интеллектуальный разъединитель на опоре 49 Ф-9 Животновод;
установка индикатор короткого замыкания и интеллектуальный разъединитель на опоре 79 Ф-9 Животновод.

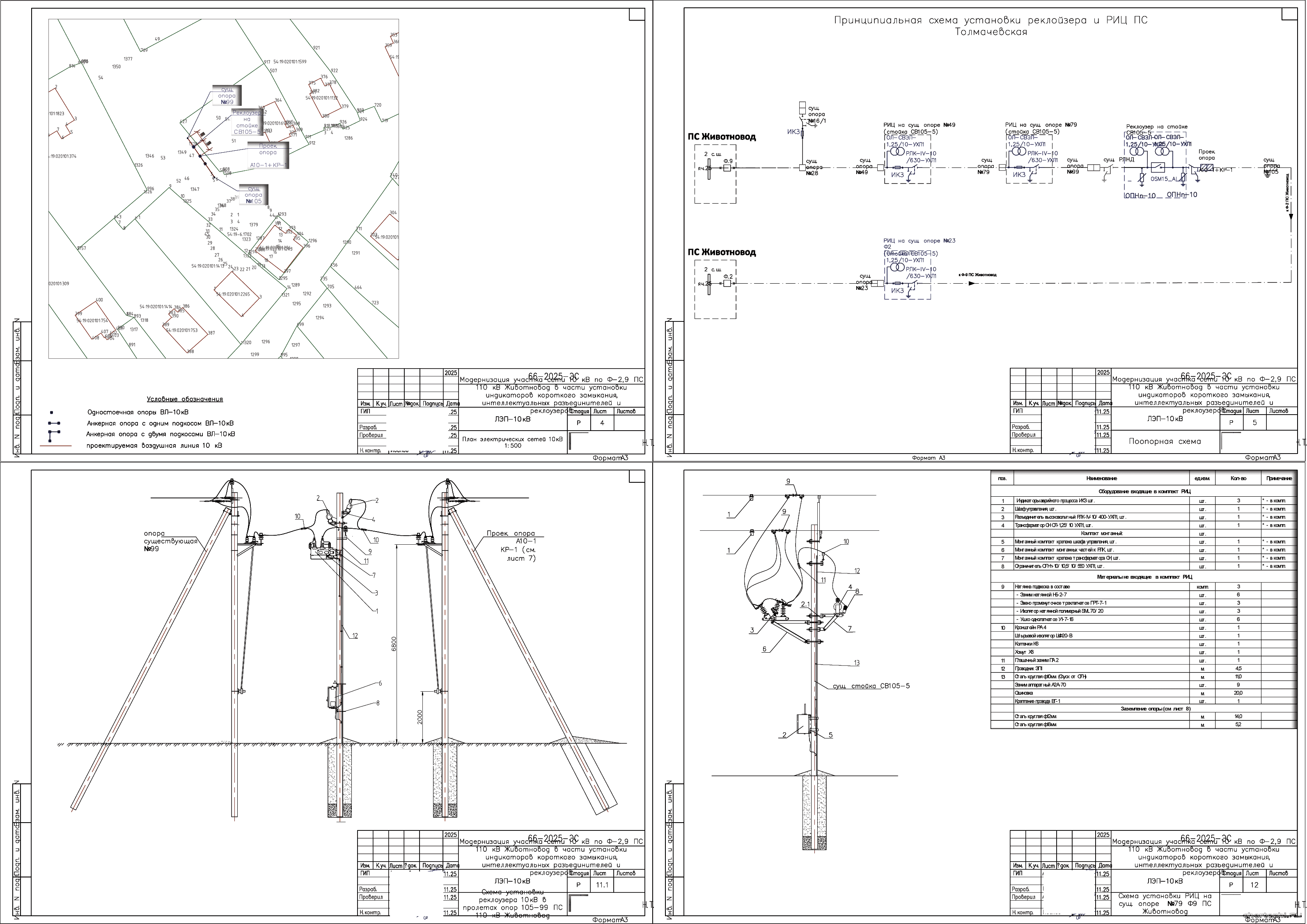

Ведомость рабочих чертежей
Общие данные
План электрических сетей 10 кВ 1:500
Поопорная схема
Ведомость объемов строительно -монтажных работ
Ведомость опор
Заземлитель комбинированный для ж / б опор с разъединителем
Заземлитель комбинированный для ж / б опор с реклоузером
Закрепление опор в грунте
Схема установки реклоузера 10 кВ в пролетах опор 105-99 ПС 110 кВ Животновод
Схема установки РИЦ на сущ . опоре № 79 Ф 9 ПС Животновод
Схема установки РИЦ на сущ . опоре № 49 Ф 9 ПС Животновод
Схема установки РИЦ на сущ . опоре № 23 Ф 2 ПС Животновод
Ведомость объемов пуско -наладочных работ
