Коротко о файле:Р / Данным проектом предусматривается устройство систем водоснабжения и канализации кафе в спортивно-гостиничном комплексе. / Состав: комплект чертежей + спецификация.
В соответствии с назначением и технологическими требованиями помещение оборудуется следующими системами:
В1 - хозяйственно-питьевой водопровод;
Т3 - горячее водоснабжение;
К1 - бытовая канализация
Хозяйственно-питьевой водопровод В1.
Водоснабжение - централизованное. Источником водоснабжения является существующий внутренний водопровод здания. На врезке установлена запорная арматура dy15, в помещении кафе проектом предусмотрен монтаж водомерного узла со счетчиком с импульсным выходом VLF-U-15 . Расходы воды рассчитаны в соответствии со СНиП 2.04.01-85.
Требуемый напор в системе хозяйственно-питьевого водопровода обеспечивается инженерным оборудованием здания.
Горячее водоснабжение Т3.
Горячий водопровод по проекту здания включает в себя подающий трубопровод
Источником водоснабжения является существующий внутренний водопровод здания. На врезке установлена запорная арматура dy15 для Т3, в помещении кафе проектом предусмотрен монтаж водомерного узла со счетчиком с импульсным выходом VLF-U-15. Расходы воды рассчитаны в соответствии со СНиП 2.04.01-85.
Производственная и бытовая канализация К3, К1
Канализование помещения - централизованное. Отвод стоков от приборов запроектирован в существующую сеть производственной и бытовой канализации здания.
Расходы воды рассчитаны в соответствии со СНиП 2.04.01-85

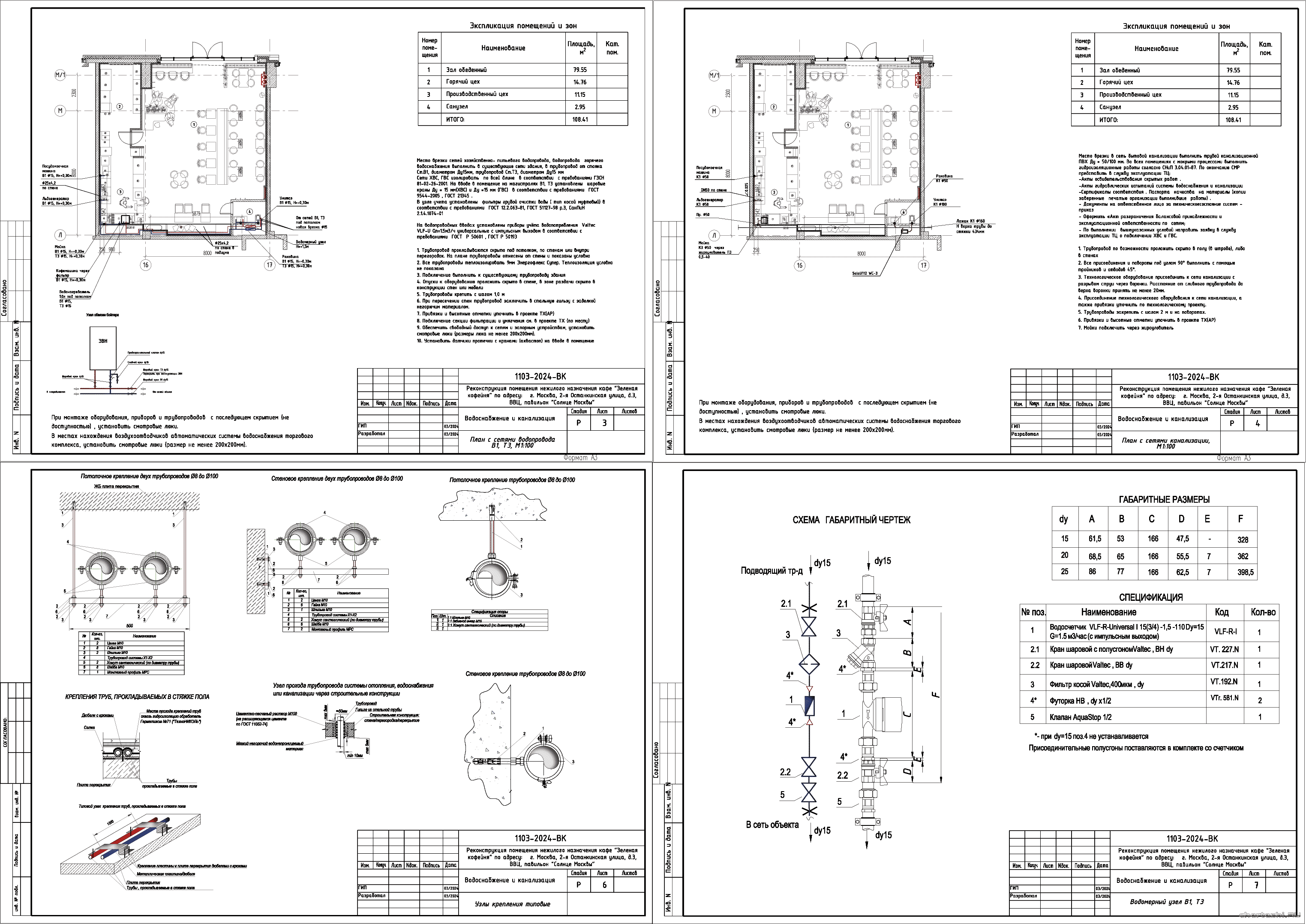

Ведомость рабочих чертежей
Общие данные
План с сетями водопровода В1, Т3 , М1:100
План с сетями канализации К1, К3, М1:100
Схемы систем
Узлы крепления типовые
Узел учета В1, Т3
