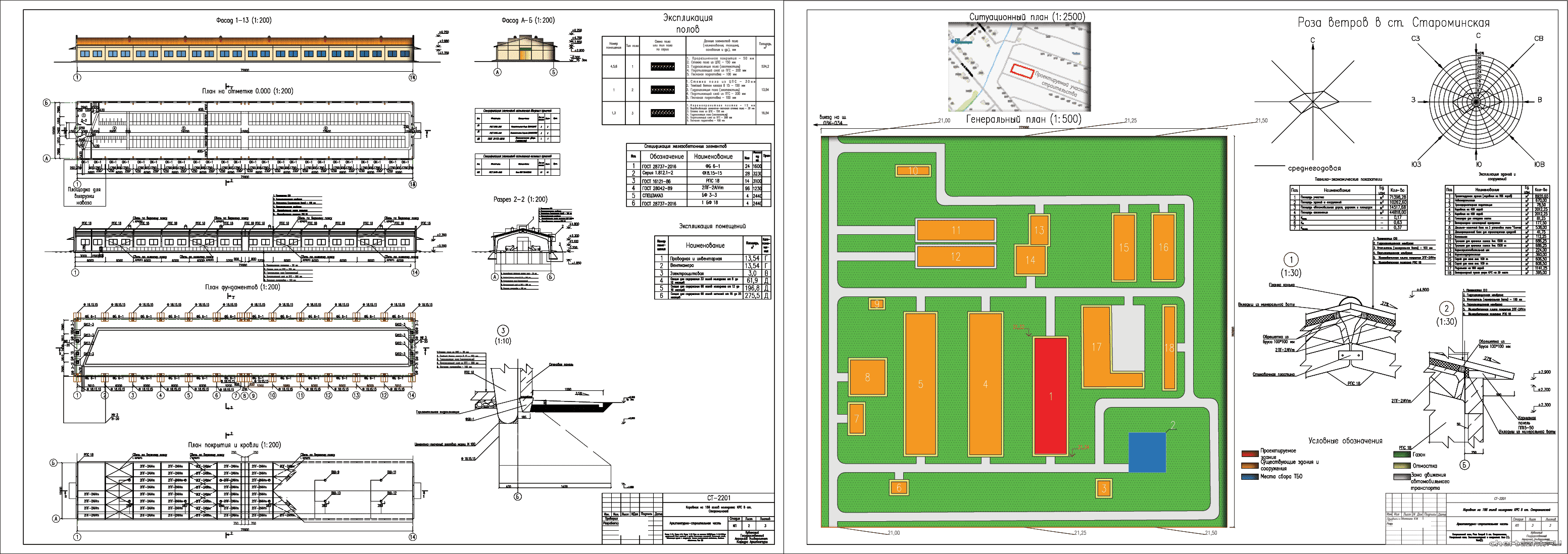

Коротко о файле:КубГТУ им. И.Т.Трубилина / Кафедра архитектуры / по дисциплине «Проектирование сельскохозяйственных зданий» / Целью данного курсового проекта является архитектурно-строительное проектирование сельскохозяйственного здания. / Состав: 2 листа чертежи (2 фасада и разреза, план фундаментов, план покрытий и кровли, экспликация помещений и полов, экспликация зданий и сооружений, технико-экономические показатели, узлы, ситуационный план, роза ветров, генеральный план) + ПЗ (19 страниц).
СОДЕРЖАНИЕ
ЗАДАНИЕ НА ПРОЕКТИРОВАНИЕ 3
ВВЕДЕНИЕ 4
1.ИСХОДНЫЕ ДАННЫЕ 6
1.1 Ситуационный план здания 7
1.2 Класс здания, принятые степени огнестойкости и долговечности 9
1.3 Объемно-планировочное решение здания 10
1.4 Коммуникации здания и оборудование. 10
1.5 Технико-экономические показатели по зданию. 11
1.6 Описание технологического процесса. 11
2. КОНСТРУКТИВНАЯ ЧАСТЬ 12
2.1 Описание конструктивной части 12
2.2 Фундамент 12
2.3 Стены и перегородки 13
2.4 Каркас: колонны, плиты и балки покрытия 14
2.5 Окна и двери 14
2.6 Полы 15
2.7 Теплотехнический расчет ограждающих конструкций 15
СПИСОК ЛИТЕРАТУРЫ 19
Проектируемый коровник – здание, для разведения животных. В плане здание имеет прямоугольную форму в осях А-Б 1-14 с размерами: 12,5 х 72,5 м с внешними стенами по осям.
В поперечном направлении здания по оси 8 проходит деформационный шов здания, который позволяет уменьшить нагрузку на элементы конструкций в местах возможных деформаций, возникающих при колебании температуры воздуха, сейсмических явлений, неравномерной осадки грунта и других воздействий, способных вызвать опасные собственные нагрузки, которые снижают несущую способность конструкций.
Главный входной узел запроектирован в осях 1, А-Б. Дополнительные входы организованы в осях 14; А-Б. Планировочная структура здания подчинена требованиям удобного использования, путем функционального зонирования помещений. Помещения разделены на две зоны: общественная и техническая. Все помещения изолированы друг от друга.
Основой для проектирования коровника служит комбинированная система с поперечными полурамами, и внешними стенами из панелей.
Пространственная жесткость здания обеспечивается взаимной работой, полурам, металлических связей по верхнему и нижнему поясу полурам и плит перекрытия. Плиты перекрытия и покрытия являются горизонтальными диафрагмами жесткости. Жесткий диск перекрытия создаётся путём анкеровки плит между собой и закладными деталями несущих конструкций, а также замоноличиванием швов между сборными конструкциями цементно-песчаным раствором марки М 100.
Фундамент стаканного типа в осях А-Б, 1-14. Фундаментные башмаки Ф18.15-15 выполнены по серии 1.812.1-2.
Внешние стены выполнены из керамзитобетонных панелей толщиной 250 мм, панели стеновые наружные выполнены по спецзаказу в соответствии с техническим заданием, в том числе теплотехническими требованиями к ограждающим конструкциям здания.
Несущий конструктив представляют собой железобетонные полурамы, шаг установки которых равен 6 м.
Для устройства беспрогонного покрытия в данном здании используются железобетонные ребристые плиты 2ПГ-2АIVТ, которые опирают непосредственно на полурамы.
Кровля - двухскатная
Технико-экономические показатели по зданию
1. Полезная площадьSпол = 850,78м2;
2. Общая площадь Sобщ = 864 м2;
3. Площадь на 1 усл. ед. Sед = 1,44 м2;
4. Строительный объем V = 12573,74 м3.
