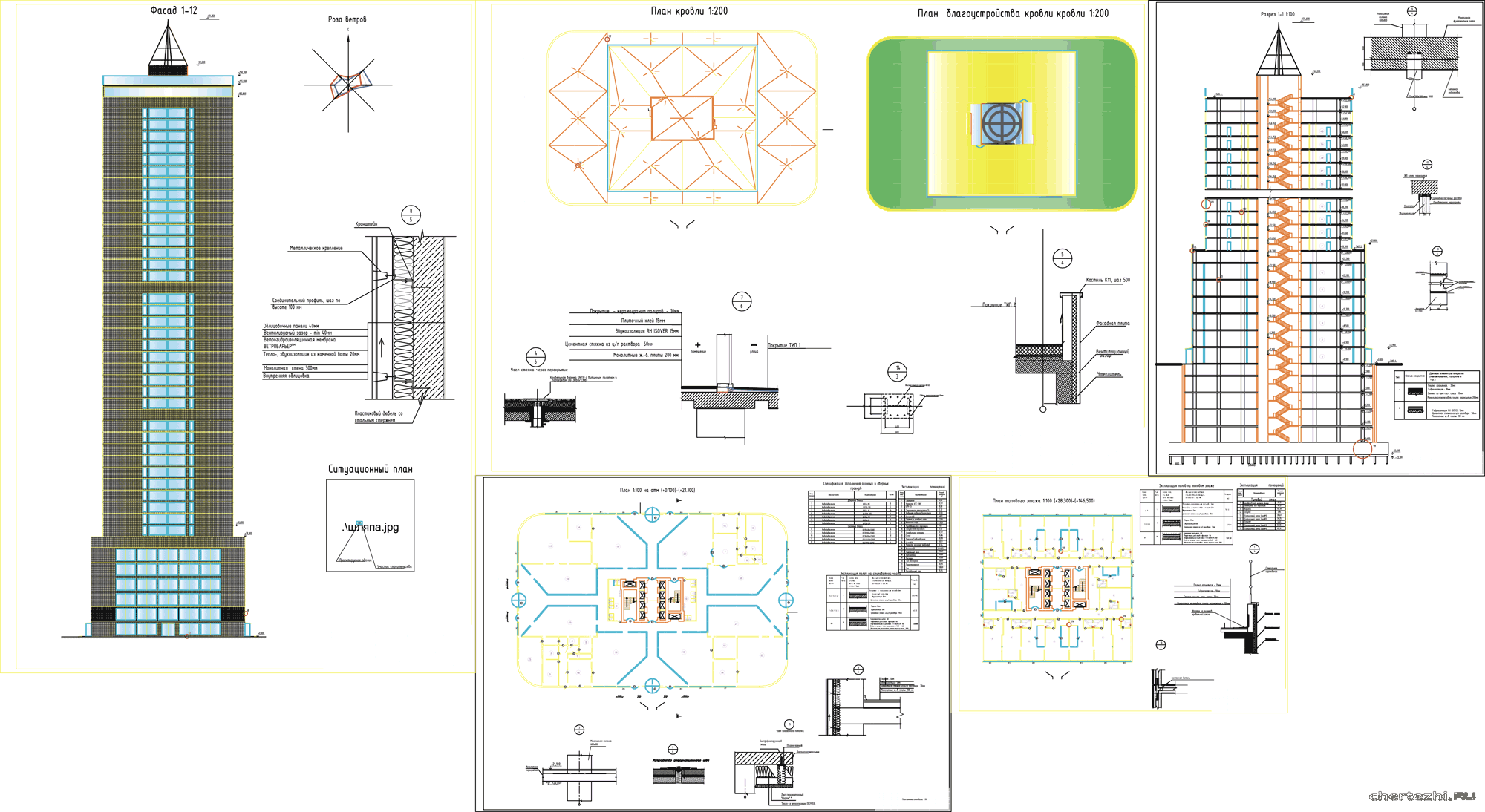

Коротко о файле:КубГАУ / 40-этажное гостиничное здание имеет комбинированную форму: стилобатная часть и типовой этаж выполнены в виде прямоугольника. Размеры здания составляют 66 х 42 метров. / Состав: 5 листов чертежи (отсутсвует изображение ситуационного плана) + ПЗ
На первых шести этажах гостиницы расположены кафе, парикмахерская, гардеробная и торговые помещения, входы в которые оборудованы пандусами. Также здесь находятся атриум и вестибюль с зоной для охраны и местом для консьержа.
На плане типового этажа размещены жилые номера с встроенными санузлами, а также технические помещения. Для вертикального перемещения между этажами предусмотрены лестницы и лифты.
Основная лестничная клетка, лифтовая шахта и шахта инженерного оборудования расположены в бетонном ядре жесткости в центре здания.
Здание включает подземную часть с многоуровневой парковкой, а кровля эксплуатируется как смотровая площадка.
Архитектурную выразительность фасаду придает облицовка, выполненная по технологии вентилируемых фасадов.
Общая высота здания от уровня чистого пола первого этажа до уровня чистого пола последнего этажа составляет 152,800 метра. Высота типового жилого этажа гостиницы — 3,3 метра, высота торговых залов и первого этажа — 4,2 метра, высота технического этажа — 3 метра.
Технический этаж предназначен для размещения коммуникаций жилой части гостиницы, складов для персонала (при необходимости в процессе эксплуатации), ливневой канализации (с резервуарами гашения) и насосной системы пожаротушения.
Здание имеет монолитный каркасо-ствольный конструктивный тип, который состоит из колонн и перекрытий. Внутри предусмотрены ядра жесткости.
Стены здания являются ненесущими и выполнены из бетона, обшитого утеплителем. Снаружи они облицовываются навесными вентилируемыми фасадами. Толщина монолитных стен составляет 300 мм, а используемый вентилируемый фасад имеет толщину 100 мм. Стеновые блоки опираются непосредственно на перекрытия.
В ствольной конструктивной системе несущей конструкцией является ствол жесткости – вертикальный полый сквозной стержень на всю высоту здания. В проектируемом здании один ствол жесткости, запроектированный в срединной части здания. Сечение стен монолитного ствола составляет 600 мм в стилобатной части,В стволе располагают лифтовые шахты и лестничные марши. Несущую функцию также выполняют колонны прямоугольные в плане, принятые в стилобатной части 600х800 мм.
Фундамент выполнен в виде свайно-плитной конструкции, которая устанавливается под колоннами. Под фундаментную плиту размещаются сваи определенной длины и поперечного сечения с шагом 3000мм (с уплотнением в зонах повышенной нагрузки 1500мм).
Геометрические параметры свай могут быть рассчитаны на основе проведенных геологических изысканий и равны (300х300).
Оглавление:
Введение
1.Исходные данные для проектирования: 5
1.1 Место строительства и характеристика района строительства 5
1.2 Расчетные температуры, зона влажности, глубина промерзания грунта, сейсмичность 6
1.3 Класс здания, огнестойкость и степень долговечности 6
2.Технологическая часть 7
2.1Краткое описание функционально-технологического процесса, протекающего в проектируемом здании 7
3.Описание и обоснование принятого архитектурно- планировочного решения 9
3.1 Объемно-планировочное решение 9
3.2 Температурно-влажностный режим в помещениях 10
3.3 Соображения о необходимости эвакуации людей из здания через двери, лестничные клетки по наружным и аварийным лестницам 10
3.4 Соображения о необходимости аэрации, искусственной вентиляции, расчет освещенности и т.д 11
3.5 Внутренняя отделка интерьеров, наружная отделка фасадов здания 11
4 Конструктивное решение здания 13
4.1 Описание несущих и ограждающих конструкций(фундаменты, стены, каркас, перекрытия) 13
4.2 Противопожарные мероприятия (лестницы,брандмауэры ),требуемая степень огнестойкости конструкций 15
5.Основные технико-экономические показатели 16
6.Список используемой литературы 17
