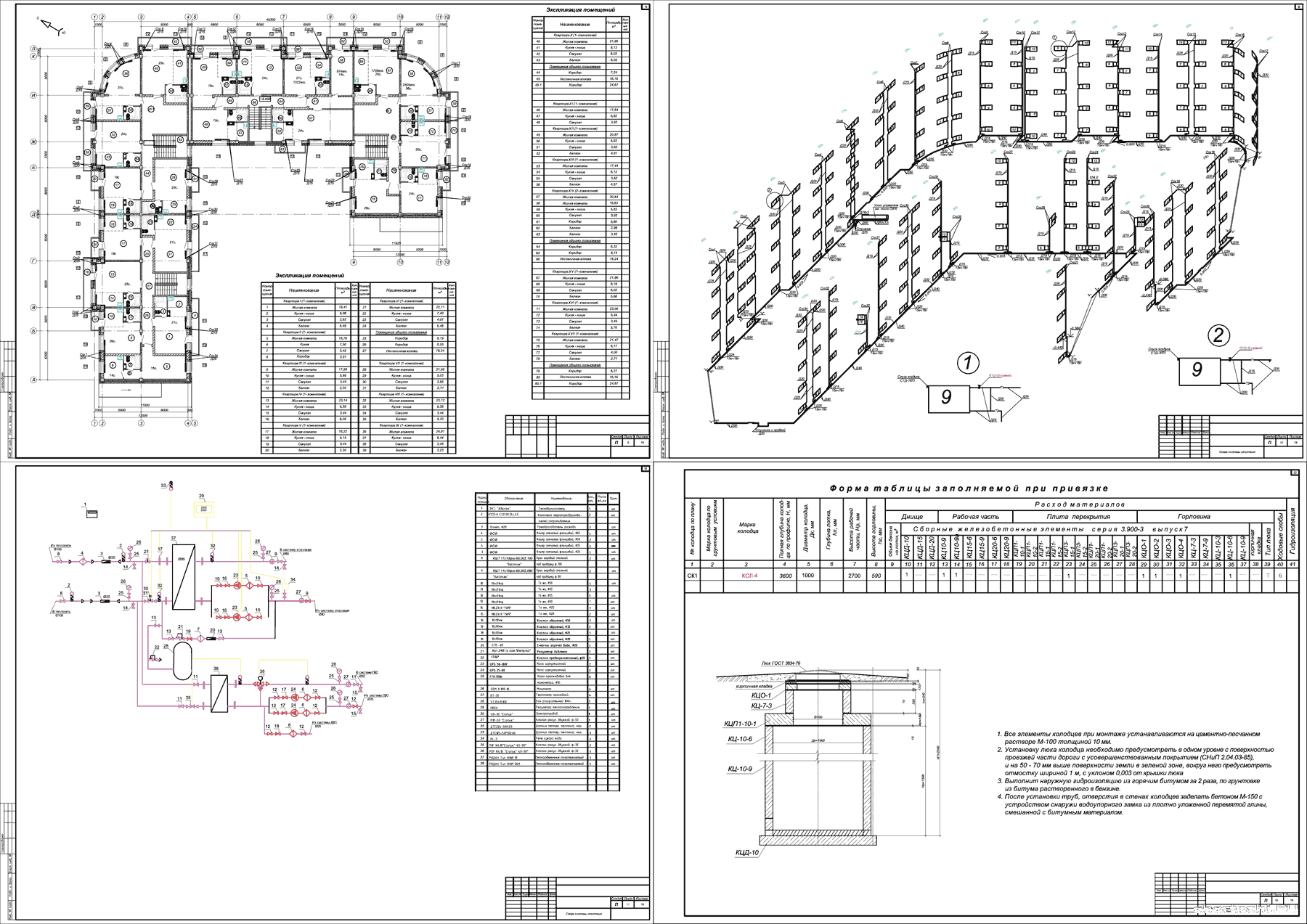

Коротко о файле:Стадия П / Теплоснабжение 4-х подъездного многоквартирного жилого дома с расстановкой радиаторов и прокладкой тепловой сети. / Состав: 14 чертежей с аксонометрией и трассировкой тепловой сети + Спецификация
Схема системы отопления здания запроектирована двухтрубная, тупиковая с нижней разводкой подающей и обратной магистралей, смешаная На вводе трубопроводов системы отопления в дом устанавливается теплосчетчики. Трубопроводы системы отопления прокладываются открыто вдоль стен.
В качестве нагревательных приборов приняты: радиаторы биметаллические "ТENRAD".
На подводках к приборам отопления устанавливается регулирующая и запорная арматура:
-регулирующий клапан RTD-G для регулирования теплоотдачи прибора устанавливается на подводке прямой воды;
-на подводке обратной воды устанавливается шаровый кран.
В верхних точках приборов, для удаления воздуха, устанавливаются краны Маевского
Трубопроводы теплосети запроектированы из стальных труб по ГОСТ10704-91 из стали3 по ГОСТ10705-88, ∅108х3,5.
Соединение трубопроводов предусмотрено электродуговой сваркой электродами АНО-4.
Трубопроводы прокладываются в непроходных каналах на скользящих опорах, по бетонным опорным подушкам. Подвижные опоры установить через 5,0 метра.
