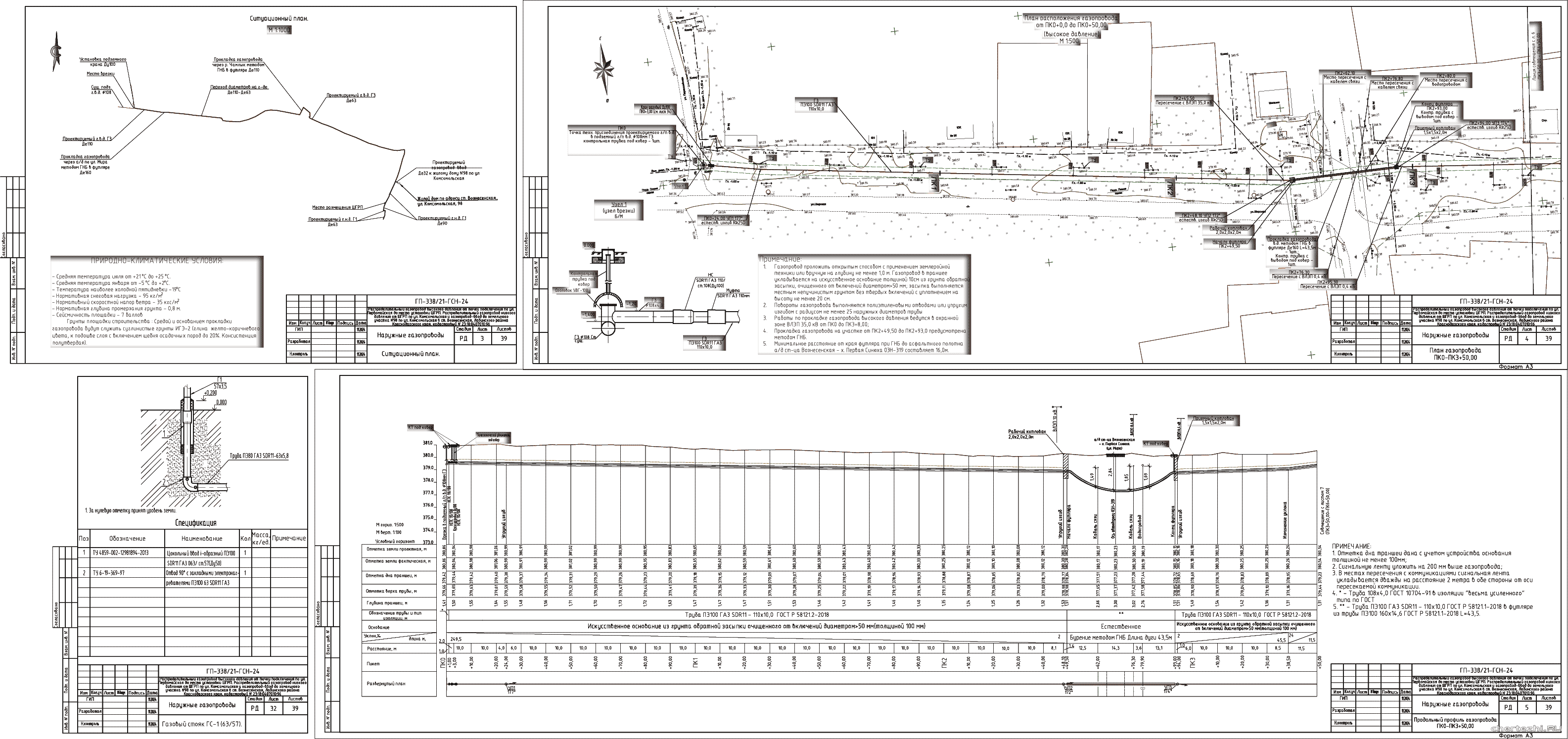

Коротко о файле:Р / Настоящим проектом предусматривается устройство распределительного газопровод высокого давления от существующего распределительного газопровода высокого давления по ул. Первомайская, на пересечении с ул. Широкая до места установки ШГРП. Установка ШГРП по ул. Комсомольская. Строительство газопровода низкого давления от ШГРП до земельных участков №98 и №90 по ул. Комсомольская. Строительство газопровода-ввода низкого давления выполняется в подземном исполнении с выходом на поверхность цокольным вводом, установкой надземного отключающего устройства и заглушки к земельному участку №98 по ул. Комсомольская. Давление в точке подключения- Р=0,3-0,6МПа. Транспортируемая среда - природный газ по ГОСТ 5542-2014. / Состав: 2 комплекта чертежей + спецификация + ПЗ.
Согласно техническим условиям проектируемый подземный распределительный газопровод высокого давления подключается в существующий подземный газопровод высокого давления Ду100 на пересечении ул. Первомайская и ул. Широкая. Далее по ул. Широкая прокладывается подземный газопровод высокого давления из трубыПЭ100 SDR11 ГАЗ ∅110х10,0 до ул. Сосновая, где уменьшает диметр и трубой ПЭ100 SDR11 ГАЗ ∅63х5,8 подземный газопровод строится до места установки ШГРП.
Место размещения ШГРП НОРД-Dival600/25-2.01(E) планируется по ул. Комсомольская, в районе пересечения с ул. Шевченко и ул. Крестьянская.
С выхода ШГРП распределительный газопровод низкого давления из трубы ПЭ100 SDR11 ГАЗ ∅90х8,2 прокладывается по ул. Комсомольская в северном направлении до жилого дома №98, и в обратном направлении до пересечения с ул. Крестьянская и ул. Шевченко.
Далее до земельного участка №98 прокладывается газопровод низкого давления ПЭ100 SDR11 ГАЗ ∅63х5,8 с установкой заглушки.
Газопровод-ввод низкого давления выполняется из трубы ПЭ100 SDR11 ГАЗ ∅32х3,0 мм до границы земельного участка ул. Комсомольская, 98 с установкой отключающего устройства и заглушки.
На поверхность земли газопровод выводится при помощи цокольного ввода полиэтилен-сталь i-образного (ЦВПС-i) диаметрами 32x25.
Отключающее устройство на газопроводе-вводе устраивается в виде шарового крана 11Б27п Ду25 Ру=1,6 МПа в надземном исполнении на газовом стояке.
На конце газопровода-ввода после отключающего устройства устанавливается заглушка стальная эллиптическая 32х3.
Так же предусмотрена установка шарового крана КШГИ 79.102.100 на месте врезки в подземный распределительный газопровод высокого давления, шаровые краны Ду50 и Ду80 фланцевого присоединения на входе и выходе из ГРПШ.
Для прокладки проектируемого газопровода используется полиэтиленовая труба марки ПЭ100 SDR11 ГАЗ с коэффициентом запаса прочности - не менее 3,2 при максимальном рабочем давлении Р= 0,6 МПа, изготовленная из полиэтилена по ГОСТ Р 58121.2-2018, имеющая сертификат качества и прошедшая входной контроль качества.
Прокладка газопровода запроектирована в подземном исполнении и прокладывается в основном открытым способом в траншее средней строительной глубиной 1,5-1,2 м.
В местах пересечения с автомобильной дорогой по ул. Мира (а/д ст-ца Вознесенская - х. Первая Синюха) и проход через р. Чамлык газопровод прокладывается методом ГНБ в футляре из трубы ПЭ100 SDR11 ГАЗ.
Проектируемый газопровод укладывается в траншее змейкой в горизонтальной плоскости для компенсации температурных удлинений.
Присыпка плети производится летом в самое холодное время суток (рано утром), зимой - в самое теплое время суток.
Ширина траншеи по постели должна быть не менее 0,46 метра на прямых участках.
Ведомость рабочих чертежей ГСН
Общие данные
Ситуационный план
План газопровода ПК0-ПК3+50,00
Продольный профиль газопровода ПК0-ПК3+50,00
План газопровода ПК3+50,00-ПК6+50,00
Продольный профиль газопровода ПК3+50,00-ПК6+50,00
План газопровода ПК6+50,00-ПК9+30,00
Продольный профиль газопровода ПК6+50,00-ПК9+30,00
План газопровода ПК9+30,00-ПК12+20,00
Продольный профиль газопровода ПК9+30,00-ПК12+20,00
План газопровода ПК12+14,20-ПК14+20,00
Продольный профиль газопровода ПК12+14,20-ПК14+20,00
План газопровода ПК14+20,00-ПК18+50,00
Продольный профиль газопровода ПК14+20,00-ПК18+50,00
План газопровода ПК18+50,00-ПК21+50,00
Продольный профиль газопровода ПК18+50,00-ПК21+50,00
План газопровода ПК21+50,00-ПК24+50,00
Продольный профиль газопровода ПК21+50,00-ПК24+50,00
План газопровода ПК24+50,00-ПК28+20,00; от 1ПК2+89,30 до 1ПК2+15,50; от 3ПК0 до 3ПК0+19,00
Продольный профиль газопровода ПК24+50,00-ПК28+20,00
План газопровода от ПК28+20,00 до ПК29+99,60; от 1ПК0 до 1ПК1+89,30; от 2ПК0 до 2ПК1+43,80
Продольный профиль газопровода ПК28+20,00-ПК29+99,60
Продольный профиль газопровода 1ПК0-1ПК2+15,50; 3ПК0-3ПК+19,00
Продольный профиль газопровода 2ПК0-2ПК1+43,80
Схема обвязки ГРПШ. План размещения ГРПШ
Ограда ГРПШ
Фундамент ГРПШ
Опора ОП-1
Схема расположения молниезащиты
Устройство молниезащиты ГРПШ
Газовый стояк ГС-1 (63/57).
Газовый стояк ГС-2 (90/89).
Установка шарового крана Ду100 под ковер
Опознавательный столбик для таблички-указателя
Прокладка газопровода в ПЭ футляре
Прокладка газопровода в стальном футляре
Схема восстановления дорожного покрытия.
Узел цокольного ввода у границы земельного участка
Площадь полосы отвода для строительства газопровода - 2,11 га.
Основной тип застройки - одноэтажные индивидуальные жилые дома.
Ведомость рабочих чертежей ПОС
Общие данные
Ситуационный план.
Стройгенплан газопровода ПК0-ПК3+50,00
Стройгенплан газопровода ПК3+50,00-ПК6+50,00
Стройгенплан газопровода ПК6+50,00-ПК9+30,00
Стройгенплан газопровода ПК9+30,00-ПК12+20,00
Стройгенплан газопровода ПК12+14,20-ПК14+20,00
Стройгенплан газопровода ПК14+20,00-ПК18+50,00
Стройгенплан газопровода ПК18+50,00-ПК21+50,00
Стройгенплан газопровода ПК21+50,00-ПК24+50,00
Стройгенплан газопровода ПК24+50,00-ПК28+20,00; от 1ПК2+89,30 до 1ПК2+15,50; от 3ПК0 до 3ПК0+19,00
Стройгенплан газопровода от ПК28+20,00 до ПК29+99,60; от 1ПК0 до 1ПК1+89,30; от 2ПК0 до 2ПК1+43,80
Схема прокладки методом ГНБ на участке ПК2+49,50-ПК2+93,00
Схема прокладки методом ГНБ на участке ПК14+60,30-ПК15+36,30
