Коротко о файле:Р / Оснащение здания детского сада (2 этажа + цокольный этаж) системами пожарной сигнализации (ПС), оповещения и управления эвакуацией людей при пожаре (СОУЭ). / Состав: комплект чертежей + спецификация
Целью разработки данной рабочей документации является обеспечение пожарной безопасности здания детского сада путем проектирования и последующего оснащения объекта системами:
Автоматической пожарной сигнализации (ПС) — для раннего обнаружения очага возгорания и формирования сигнала «Пожар».
Системы оповещения и управления эвакуацией людей при пожаре (СОУЭ) — для своевременного информирования людей о пожаре и организации их безопасной эвакуации.
Управления инженерными системами объекта — для блокировки/отключения оборудования при пожаре и запуска систем противопожарной защиты.
Алгоритм работы системы противопожарной защиты (СПЗ)
На объекте предусмотрен прибор приемно-контрольный и управления охранно-пожарный адресный «Рубеж-МК1», который включает в себя:
Источник вторичного электропитания резервированный «ИВЭПР 24/2,5 RS-R3 2x7 БР», «БР24 исп. 2x12».
Метка адресная АМ-1-R3 (контроль вскрытия корпуса).
Прибор ППКОПУ «R3-Рубеж-2ОП».
Блок индикации и управления «R3-Рубеж-БИУ».
Выключатель автоматический, клеммы питания и заземления.
Клеммы для подключения АЛС и исполнительных устройств.
Формирование сигнала «Пожар»:
Дымовые оптико-электронные адресно-аналоговые извещатели «ИП 212-64-R3 «Серия 3»» — по алгоритму «В».
Ручные пожарные извещатели «ИПР 513-11ИКЗ-А-R3 «Серия 3»» — по алгоритму «А».
Комбинированные максимально-дифференциальные адресно-аналоговые извещатели «ИП 212/101-64-PR-R3 «Серия 3»» — по алгоритму «В».
Управляющие команды по сигналу «Пожар»:
Запуск СОУЭ («Sonar SMPM-100»).
Управление инженерными системами объекта через «РМ-1-R3» ППКП ОКО.
Световые адресные оповещатели «ОПОП 1-R3 «Серия 3»» переходят в режим «Меандр» с частотой 0,5 Гц.
Акустическая система: настенные громкоговорители «SW-06-03».
Алгоритм работы СОУЭ при террористической угрозе
Объект разделен на 3 зоны оповещения, каждая со своей линией громкоговорителей.
В автоматическом режиме прибор «Sonar SMPM-100» при сигнале «ПОЖАР» выдает сигнал на запуск речевого оповещения.
В ручном режиме оператор запускает оповещение соответствующей зоны.
Ведомость рабочих чертежей
Общие данные
Таблица УГО
Структурная схема
Схема ПС на отм. -3.200

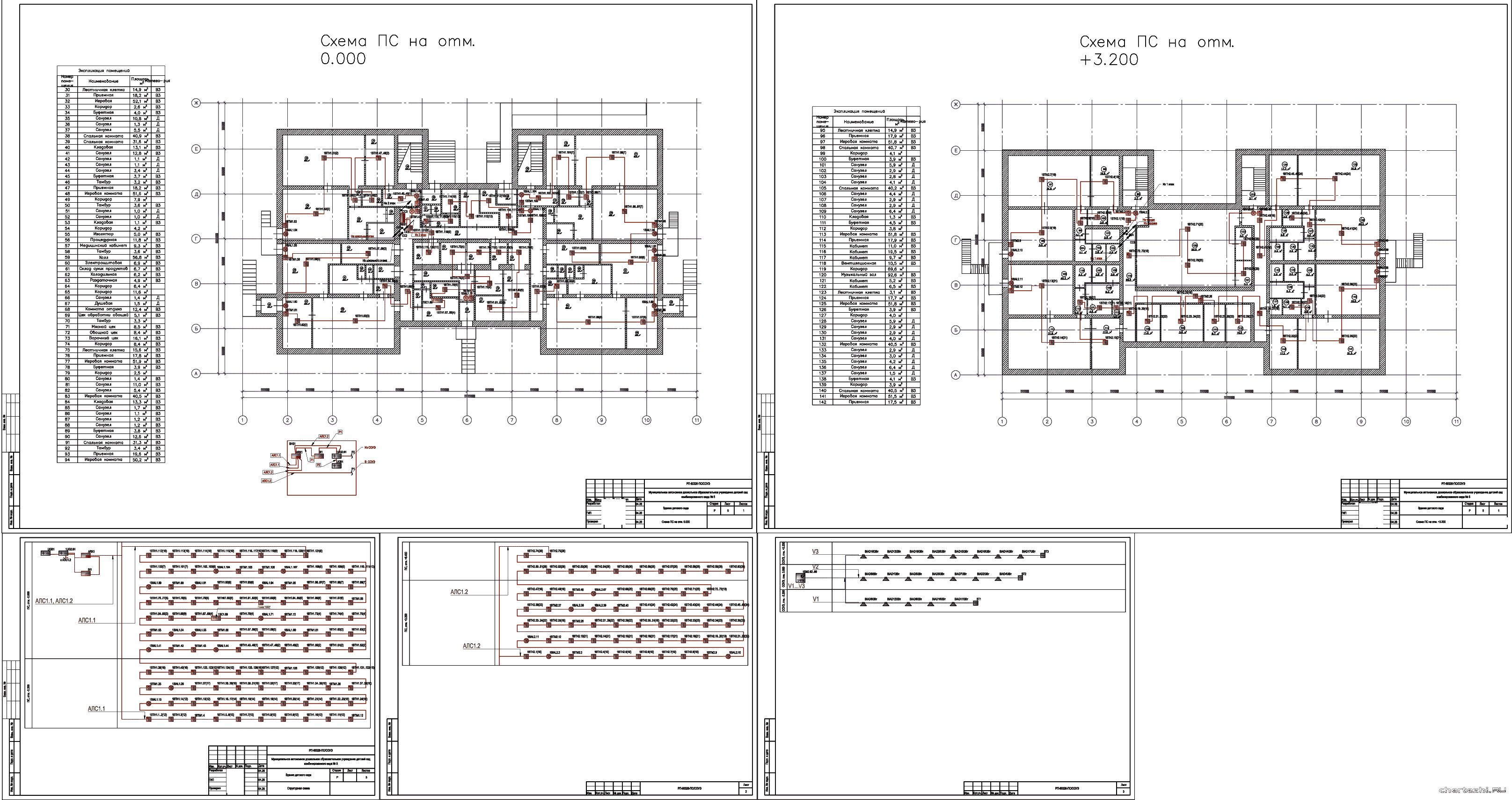

Схема ПС на отм. 0.000
Схема ПС на отм. +3.200
Схема ПС на отм. +6.400
Схема СОУЭ на отм. -3.200
Схема СОУЭ на отм. 0.000
Схема СОУЭ на отм. +3.200
Таблица адресов (4 листа)
Таблица ЗКСПС
Спецификация ПС
Спецификация СОУЭ
