Коротко о файле:Р / Рабочая документация разработана для модернизации систем автоматической пожарной сигнализации частного детского сада (2 этажа + 0 этаж + чердачное помещение). / Состав: комплект чертежей + спецификация + Кабельный журнал.
Целью разработки данной рабочей документации является обеспечение пожарной безопасности здания детского сада путём модернизации и оснащения объекта следующими системами:
Автоматическая пожарная сигнализация (СПС) — для раннего обнаружения очага возгорания и формирования сигнала «Пожар».
Система оповещения и управления эвакуацией (СОУЭ) — для своевременного информирования людей о пожаре и организации их безопасной эвакуации (8 зон оповещения).
Автоматическая установка пожаротушения (АУП) в электрощитовой — для автоматического тушения пожара в электрощитовой с помощью генераторов аэрозольного пожаротушения АГС-11/6-00.
Внутренний противопожарный водопровод (ВПВ) с управлением инженерными системами (ШУН, ШУЗ) — для управления пожарными насосами и задвижками.
Интеграция с ПАК «Стрелец-Мониторинг» — для автоматической передачи сигналов «Пожар» и «Неисправность» на пульт централизованного наблюдения (ПЦН) ГУ МЧС.
Характеристика объекта:
Класс функциональной пожарной опасности: Ф1.1 (здания детских дошкольных образовательных организаций).
Система пожарной сигнализации (СПС):
Состав оборудования: Адресное оборудование производства ООО «Рубеж» протокола R3.
Центральный прибор: Прибор приемно-контрольный и управления охранно-пожарный адресный «Рубеж-МК1».
Извещатели:
Дымовые оптико-электронные адресно-аналоговые ИП 212-64-R3 (основные помещения).
Комбинированные (дым + тепло) ИП 212/101-64-PR-R3 и ИП 212/101-64-PR-R3 W1.03 (запотолочное пространство, чердак).
Ручные адресные ИПР 513-11ИКЗ-А-R3.
Изоляторы: ИЗ-15-R3 (L1.42) и ИЗ-15-R3 (L2.42) для защиты АЛС от КЗ.
Система оповещения и управления эвакуацией (СОУЭ):
Центральный элемент: SONAR RACK SPM (комплектное оборудование в шкафу 19").
Состав: Моноблок Sonar SPM-C20025-AR (20 зон, 250 Вт), пульты микрофонные Sonar SRM-7020C (пост охраны и кабинет директора), источники резервного питания ИВЭПР 24/3,5, АКБ Delta DTM.
Акустика: Настенные громкоговорители Sonar SW-01, рупорные Sonar SHS-10TA.
Световое оповещение: Адресные оповещатели ОПОП Т1-000-R3, Т1-013-R3, Т1-014-R3.
Зонирование: 8 зон оповещения (подвал — 2, 1-й этаж — 3, 2-й этаж — 2, чердак — 1).
Сценарии: При пожаре в подвале или на 1-м этаже — оповещаются все зоны; на 2-м этаже — этапное оповещение; на чердаке — все зоны.
Приоритеты: Высший — микрофонный пульт поста охраны; далее — пульт директора; автоматический сигнал «Пожар»; тест; фоновое вещание.
Автоматическая установка пожаротушения (АУП) в электрощитовой:
Тип: Аэрозольное пожаротушение.
Генераторы: АГС-11/6-00 (защищаемый объем до 48 м³, время работы 40 с).
Узлы запуска: ВЭЛ.
Модуль управления: МПТ-1-ИКЗ-R3 (задержка пуска 15 с).
Проветривание: Цепной электропривод АО DL 400/600 (L) через модуль МДУ-24-ИКЗ-R3 (открытие окна через 15 минут после тушения).
Световые табло: ОПОП 1-8 «Газ уходи», «Газ не входи», «Автоматика отключена», «Выход».
Ручное управление: ЭДУ-ПТ-ИКЗ-R3 на пожарном посту.
Резерв: 100%-ный запас огнетушащего вещества (3 генератора).
Ведомость рабочих чертежей
Общие данные
Условно-графические обозначения

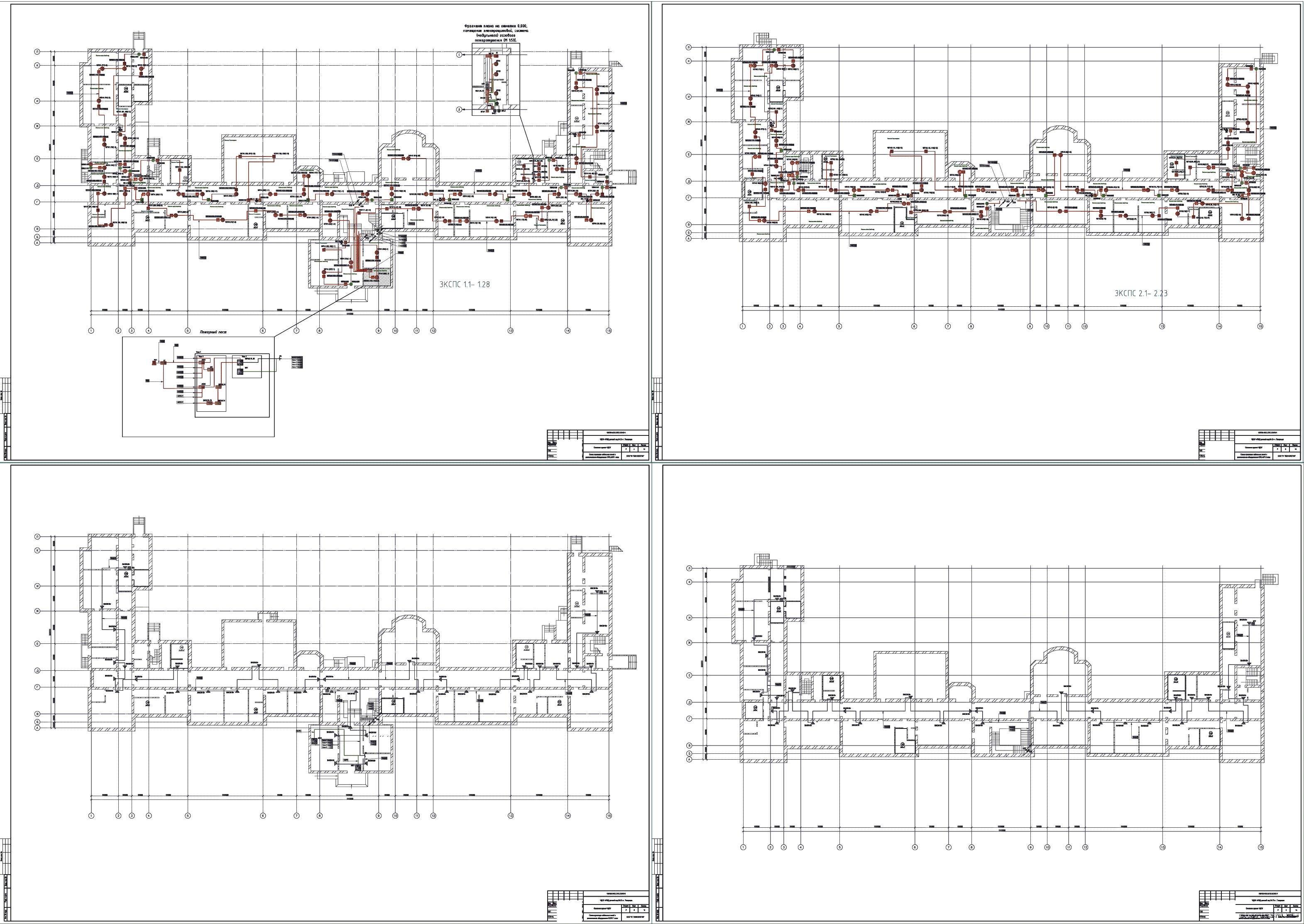

Схема прокладки кабельных линий и расположения оборудования СПС, АУП 0 этаж
Схема прокладки кабельных линий и расположения оборудования СПС, АУП 1 этаж
Схема прокладки кабельных линий и расположения оборудования СПС, АУП 2 этаж
Схема прокладки кабельных линий и расположения оборудования СПС, АУП Чердачное помещение
Схема прокладки кабельных линий и расположения оборудования СОУЭ 0 этаж
Схема прокладки кабельных линий и расположения оборудования СОУЭ 1 этаж
Схема прокладки кабельных линий и расположения оборудования СОУЭ 2 этаж
Схема прокладки кабельных линий и расположения оборудования СОУЭ Чердачное помещение
Таблица адресов
Таблица ЗКСПС
Таблица мощности линий речевого оповещения
Типовые схемы подключений
