Коротко о файле:Р / Рабочий проект разработан для оснащения здания общеобразовательного учреждения (2 этажа + цокольный) автоматической установкой пожарной сигнализации (АУПС) и системой оповещения и управления эвакуацией (СОУЭ). / Состав: комплект чертежей + спецификация.
Общеобразовательное учреждение представляет собой здание с пристройками, сообщающихся между собой коридорами. Здание состоит из 2-х этажей, а также имеет подвальные и чердачные помещения.
Защищаемая площадь объекта составляет 7 316.3 кв.м.
Высоты помещений различны - от 3 до 6,5 м.
Отопление и электроснабжение централизованное. Помещения с мокрыми процессами представляют санузлы.
Основной вид пожарной нагрузки - бумага, мебель и электрооборудование бытового назначения. Запыленность и агрессивные среды в помещениях отсутствуют.
Целью разработки данной проектной документации является обеспечение пожарной безопасности здания МБОУ СОШ №2 путём оснащения объекта следующими системами:
Автоматическая установка пожарной сигнализации (АУПС) — для раннего обнаружения очага возгорания и формирования сигнала «Пожар».
Система оповещения и управления эвакуацией (СОУЭ) 3-го типа — для своевременного информирования людей о пожаре, управления эвакуацией с использованием речевых оповещателей и передачи световых сигналов «Выход».
Передача сигналов на пульт ЕДДС — через релейный модуль С2000-СП2 для дублирования сигналов «Пожар» и «Неисправность» на централизованный узел связи «01» ЕДДС ЦППС.
Система автоматической пожарной сигнализации и система оповещения защищаемого объекта построены на базе приборов адресно-аналоговой системы «Орион» производства НВП «Болид», которая обеспечивает:
·сбор, обработку, передачу извещений о состоянии разделов пожарной сигнализации;
·контроль состояния неисправности пожарных извещателей, приборов, линий связи, наличии напряжения на источнике питания;
·автоматический запуск системы оповещения и управления эвакуацией людей при пожаре;
·ведение протокола событий..
На первом этаже главного здания проектом предусматривается помещение дежурного поста с персоналом, ведущим дежурство. Сигналы о состоянии системы пожарной сигнализации передаются от контроллеров двухпроводной линии связи «С2000-КДЛ-2И исп.01» по линии интерфейса RS-485 на пульт контроля и управления «С2000М исп.02», установленный в помещении дежурного.
Управление разделами пожарной сигнализации, отображение их состояния реализуется на блоке контроля и индикации "С2000-БКИ".
Ведомость рабочих чертежей
Общие данные
Таблица условно-графических обозначений
Таблица линий связи
Структурная схема
Типовая схема подключения Рупор-300
Типовая схема подключения С2000-КДЛ
Типовая схема подключения С2000М
Типовая схема подключения С2000-БКИ
Типовая схема подключения ШПС-12 исп.10

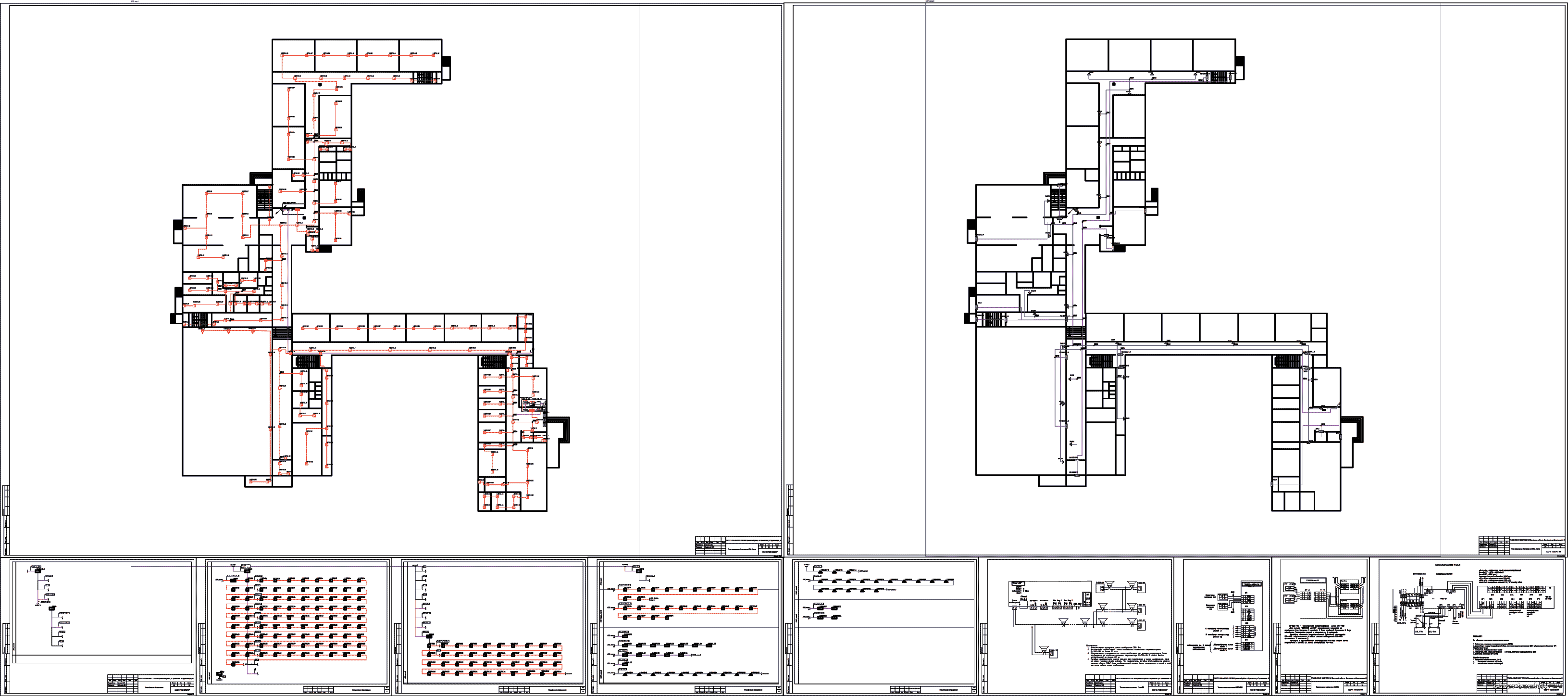

План размещения оборудования СПС / 0 этаж
План размещения оборудования СОУЭ / 0 этаж
План размещения оборудования СПС / 1 этаж
План размещения оборудования СОУЭ / 1 этаж
План размещения оборудования СПС / 2 этаж
План размещения оборудования СОУЭ / 2 этаж
План размещения оборудования СПС / чердачное помещение
Кабельный журнал
Спецификация оборудования
