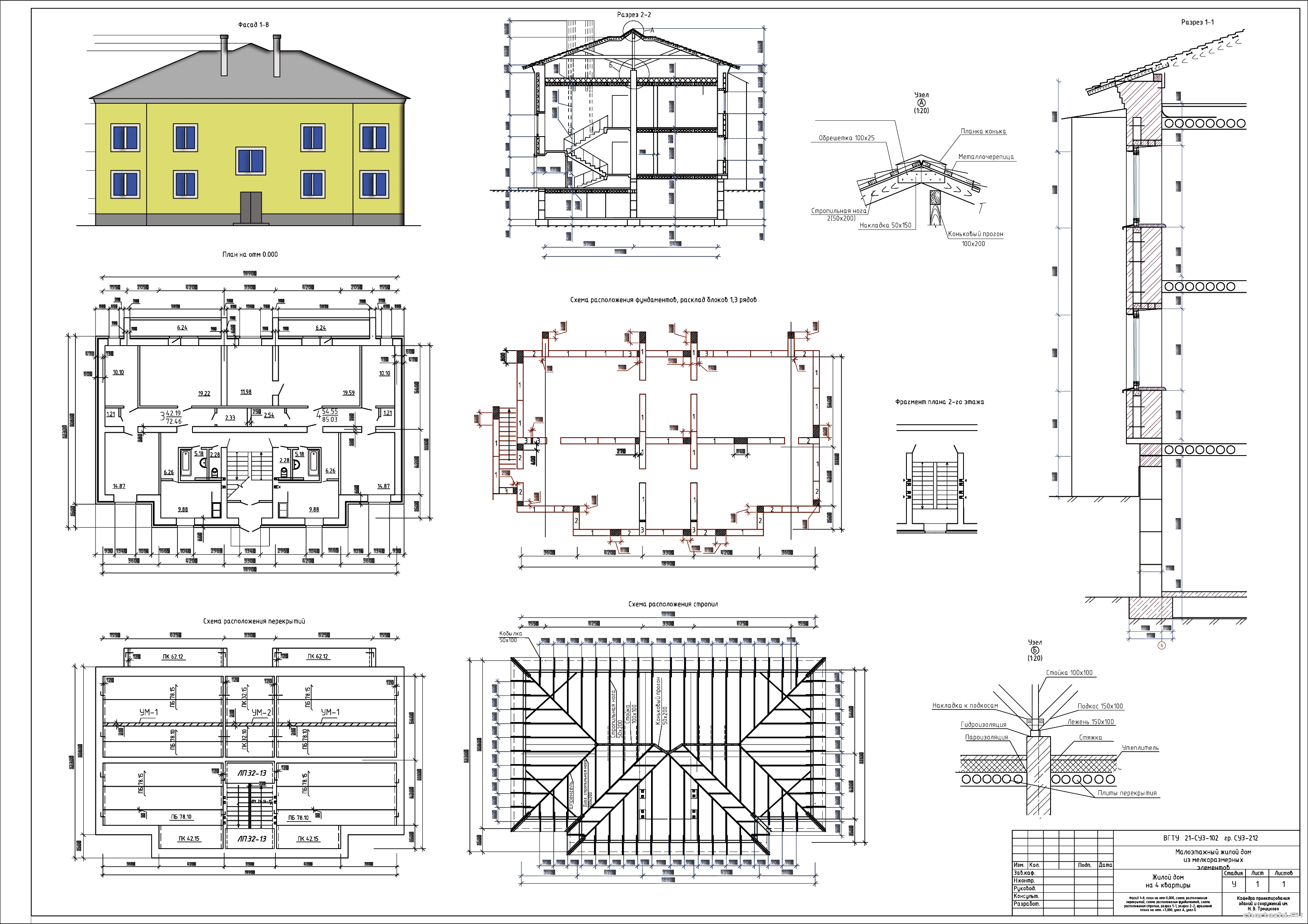

Коротко о файле:ВГТУ / Кафедра проектирования зданий и сооружений им. Н.В. Троицкого / по дисциплине «Архитектура» / Проектирование малоэтажного жилого дома из мелкоразмерных элементов / Состав: 1 лист чертеж + ПЗ (20 страниц).
Содержаие
ВВЕДЕНИЕ
1. Общие сведения
1.1.Квартирография
2. КОНСТРУКТИВНОЕ РЕШЕНИЕ
2.1 Конструктивная схема
2.3 Стены и перегородки
2.4 Перекрытия
3 Крыша
4 Лестница
5 Окна
6 Двери
ТЕПЛОТЕХНИЧЕСКИЙ РАСЧЁТ
СПИСОК ИСПОЛЬЗУЕМОЙ ЛИТЕРАТУРЫ
Проектируемое двухэтажное здание – жилое бескаркасное с продольными несущими стенами, с размерами в осях 18,9x11,1 м. Высота этажа 3,0 м. Жилой дом имеет один вход. Главный вход с улицы осуществляется через тамбур. Тамбур ведет в холл, формирующий объединяющее пространство. Здесь же находится лестница, ведущая на второй этаж, имеющий планировочные решения аналогичные первому этажу. На этаже находятся одна трёхкомнатная и одна четырёхкомнатная квартиры. На трёхкомнатную квартиру приходится лоджия (см. южный фасад), на четырёхкомнатную –лоджия (см южный фасады). В здании запроектирован подвал.
На этаж:
Трёхкомнатная квартира: содержит прихожую, три жилых комнаты, кухню, раздельные ванную комнату и санузел, кладовое помещение и лоджию. Жилая площадь – 42,19 м2, общая площадь - 72,46 м2.
Четырёхкомнатная квартира: содержит прихожую, четыре жилых комнаты, кухню, раздельные ванную комнату и санузел, кладовое помещение, и лоджию.
Жилая площадь – 54,55 м2, общая площадь - 85,03 м2.
Конструктивная схема - бескаркасная с продольными несущими стенами и с поперечными самонесущими.
-Фундамент: ленточный из сборных бетонных и ж/б блоков;
-Стены из газосиликатных блоков (ρ=500 кг/м3);
-Материал утеплителя: пенополистирол (ρ=100 кг/м3);
-Перекрытия из многопустотных ж/б плит перекрытия шириной: 1000 мм и 1500 мм;
-Лестницы: из ж/б лестничных маршей и площадок;
-Перегородки: гипсокартонные поэлементной сборки , 100 мм;
-Крыша с деревянными с дощатыми деревянными стропилами;
-Кровля: черепица керамическая
