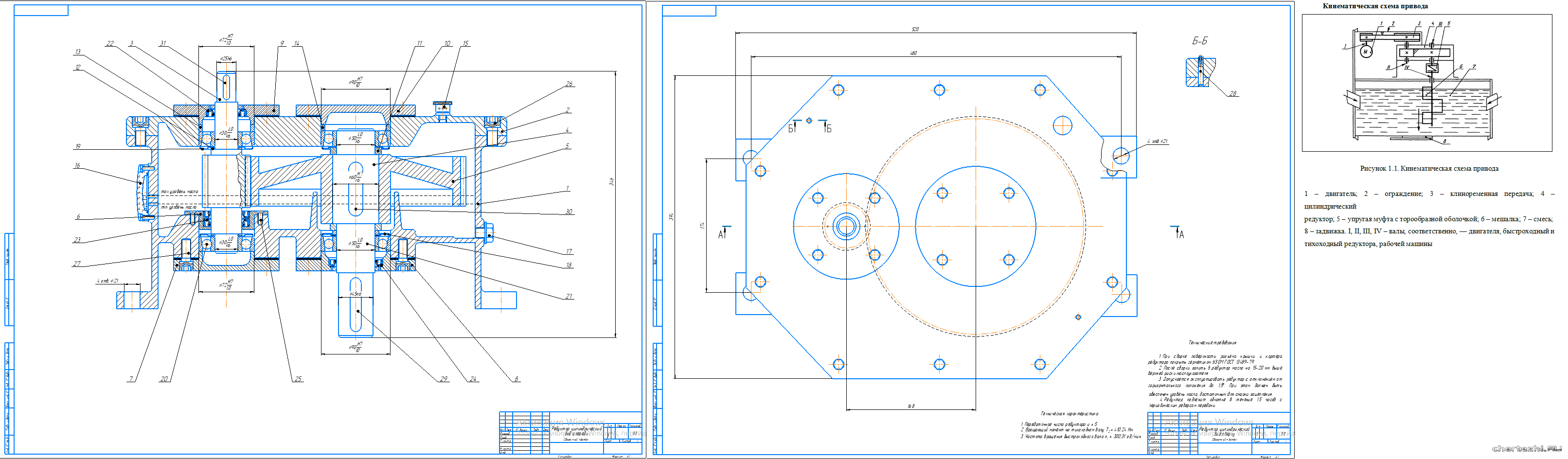

Коротко о файле:МГТУ "СТАНКИН" / Кафедра «Технологические комплексы, машины и механизмы» / по дисциплине «Детали машин и основы конструирования» / Спроектировать редуктор привода мешалки. / Состав: 2 листа чертежи (вид спереди, вид сверху) + ПЗ (40 страниц).
СОДЕРЖАНИЕ
Техническое задание 3
1. Кинематический расчет привода 4
1.1 Выбор электродвигателя 4
1.2 Определение общего передаточного числа привода 4
1.3 Определение мощностей, частот вращения и вращающих моментов на валах привода 5
2 Расчет цилиндрической передачи редуктора 6
2.1 Данные для расчета открытой цилиндрической передачи 6
2.2 Выбор материала и допускаемых напряжений 7
2.3 Расчет передачи на контактную выносливость 9
2.4 Проверочный расчет передачи на контактную выносливость 11
2.5 Проверочный расчет передачи на контактную выносливость при действии максимальной нагрузки 12
2.6 Проверочный расчет передачи на выносливость по напряжениям изгиба 12
2.7 Проверочный расчет при изгибе максимальной нагрузкой 13
3 Предварительный расчет валов редуктора 15
4 Конструирование размеры колеса и шестерни 16
5 Конструктивные размеры корпуса редуктора 17
6 Эскизная компоновка редуктора 18
7 Проверочный расчет валов 21
7.1 Усилия в передаче 21
7.2 Вал быстроходный 21
7.3 Вал тихоходный 28
8 Проверка подшипников качения 33
8.1 Быстроходный вал 34
8.2 Тихоходный вал 35
9 Расчет шпоночных соединений 36
9.1 Быстроходный вал 37
9.2 Тихоходный вал 37
10 Смазка зубчатой передачи 38
Список использованной литературы 39
Исходные данные для расчета:
− момент сопротивления вращению М = 0,4 кН·м;
− частота вращения мешалки n = 60 об/мин.
