Коротко о файле:Сейсмичность района строительства 9 баллов / средняя температура наиболее холодных суток с обеспеченностью 0,92 составляет-38 С. / Состав: 15 листов чертежи + общие данные.
Фундаменты.
Свайные сборные фундаменты выполняются по серии 1.011-6. Выпуск 1 на забивных железобетонных сваях 300х300 мм, которые погружаются в грунт копром. После погружения свайное поле выравнивается срезкой верхушек свай на 50 мм. Ростверки - сборные в виде балок, которые устанавливаются на сваи с оголовками.
Стены наружные.
Панели однослойные керамзитобетонные толщиной 400 мм. g =1000 кг/м. Применяется однорядная разрезка при длине панели на одну комнату Стыки панелей позволяют надежно связать наружную стену с внутренними стенами и перекрытиями. Вертикальный стык наружных панелей "открытый". Снаружи он защищен заводимой в пазы водоотводящей нейроновой лентой, в средней зоне- прокладкой из пороизола,приклеенной на мастике КН. "Колодец" между панелями замоноличивается керамзитобетоном до 1100 кг/м.
Стены внутренние
Сплошные панели из тяжелого бетона, толщиной 160 мм. имеют однорядную разрезку по высоте этажа для поперечных стен на одну комнату, для продольных на одну - две комнаты. Горизонтальный стык внутренних стен выполняется платформенным (стены опираются друг на друга через перекрытия, плиты которых заведены в стык на 80 мм.). И вертикальных стыках образуется растворная шпонка
Перекрытия.
Плиты перекрытия железобетонные плоские толщиной 160 мм. размером на комнату. Они укладываются в паз стеновой панели на 100мм. на слой цементного раствора толщиной 15мм..
Между плитой перекрытия и гребнем панели заводится утеплителяющая прокладка из пенополистирола.
Лестницы.
Сборные железобетонные марши и площадки ребртстой конструкции. Междуэтажные площадки заводятся опорными выступами в ниши в стеновых панелях. Цокольный марш укорочен и опира ется срезанным концом на плиту в уровне входного тамбура.
Шахта лифта..
Сборные железобетонные тюбинги толщиной 100 мм. по серии 1.189-6.
Санузлы
Объемные железобетонные санитарно-технические кабины по серии 1.188-5.Выпуск 1. В их стены включены вентиляционные каналы.
Балконы.
Железобетонные балконные плиты устраиваются длиной на комнату с выносом 0,9 м. В панельныую стену для сокращения мостиков холода балконная плита заводится отдельными зубьями. Закладные элементы и зубьях свариваются с плитами перекрытий
Кровля
Сборная, рулонная,железобетонная с внутренним отводом воды, утеплена керамзитобетонными плитами.
Полы
В жилых комнатах,передних и кухнях из линолеума по керамзитобетонным плитам на звукоизоляционных прокладках. В санузлах-керамическая плитка.
Окна
С тройными переплетами по серии 1.136-4.
Двери
Щитовые по ГОСТ 6629-74. Двери входные в здание изготавливаются из древвесины твердых пород, окрашенные бесцветным лаком. Двери входные в квартиры и внутриквартирные облегченной конструкции.
Отделка наружная.
Все наружные стеновые панели покрыты фактурным слоем из декоративного бетона толщиной 30мм..Панели цоколя облицованы каменной фактурой.
Отделка внутренняя
Стены оклеиваются обоями повышенного качества. В кухнях по фронту кухонного оборудования и в санузлах стены облицовываются глазурованной плиткой. Потолки окрашиваются водоэмульсионными красками.
Наибольшая масса монтажного элемента конструкции-7310кг.(стеновая панель).

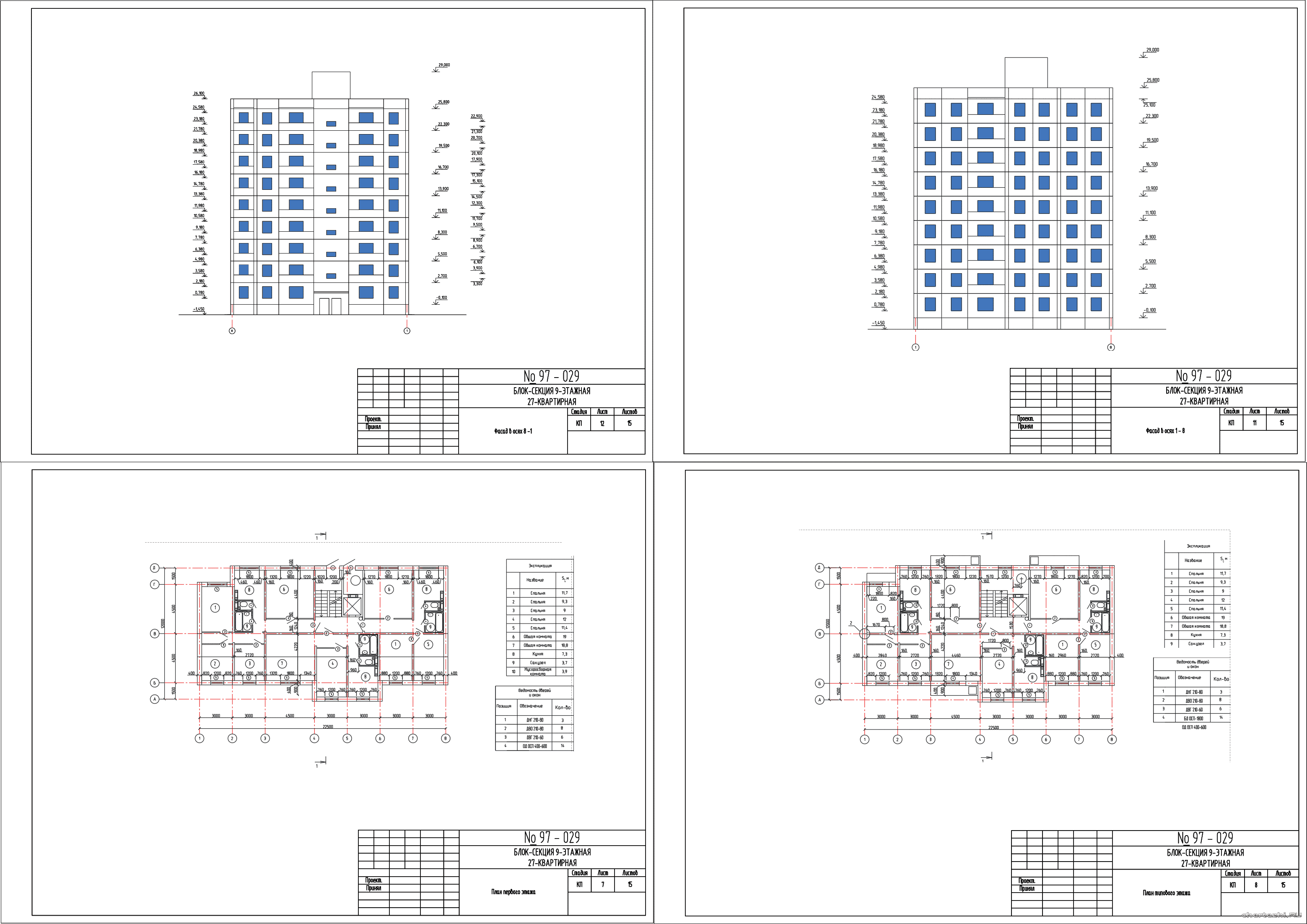

Чертежи проекта:
Общие данные
Схема генплана
Свайное поле План ростверка
План плит перекрытия на отм. -0,100
План 1-го этажа
План типового этажа План кровли
Разрез 1-1
Фасад в осях 1 - 8
Фасад в осях 8 - 1
Разрез по стене
Узлы 1-2
Узлы 3-4, узел платформенного стыка .
