Коротко о файле:АлтГТУ / Кафедра ТиИАрх / по дисциплине «Архитектура гражданских и промышленных зданий и сооружений» / Состав проекта: 6 листов чертежи (план первого и типового этажей, план перекрытий, план стропил, план кровли, разрез, конструктивные узлы и детали, фасад) + пояснительная записка
Проектируемое здание представляет собой отдельно стоящий дом размерами в осях А-В - 10,84 м, 1-11 - 33,00 м. Здание девятиэтажное с двумя подъездами. Высота здания составляет 30,018 м. Этажи имеют высоту 2,80 м,
Вход в здание осуществляется, в соответствии со СниП «Жилые здания» для данного климатического района, через двойной тамбур, вход в который закрыт козырьком. На каждом этаже находится по 4 квартиры. Квартиры попарно объединенные одной лестничной клеткой.
Содержание:
1. Введение
2. Исходные данные при проектировании
3. Объемно-планировочное решение
4. Конструктивные решения
4.1. Фундаменты
4.2. Стены
4.3. Сан. узлы
4.4. Перекрытия
4.5. Лестнично-лифтовой узел
4.6. Чердачное помещение
4.7. Крыша
4.8. Перегородки
4.9. Крыльцо
4.10. Окна и двери
4.11. Люки и лазы
5. Инженерное оборудование
6. Теплотехнический расчет подбора окон
7. Технико-экономические показатели
Литература:
Графическая часть:

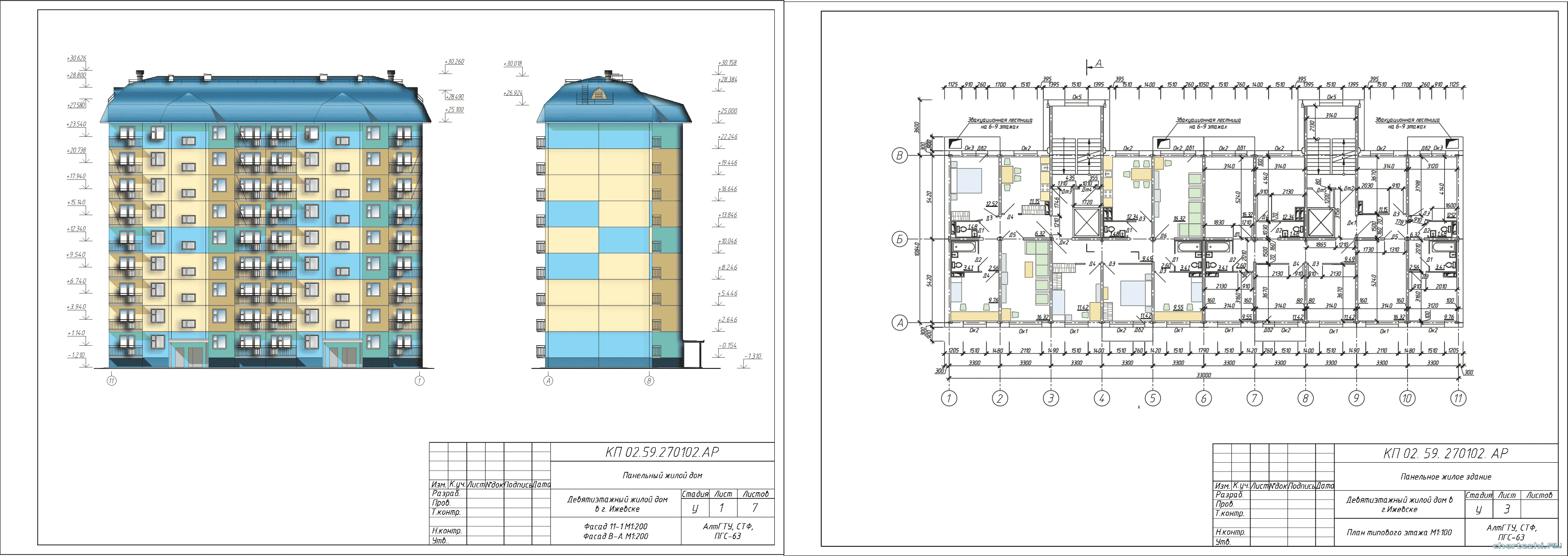

Фасад 11-1, Фасад В-А
План первого этажа
План типового этажа
Разрез 1-1
План перекрытий, Узел 3, сечение 1-1
План стропил, план кровли
Фрагмент плана первого этажа, Узел 1, Узел 2
ПЛАН ПЕРЕКРЫТИЙ.dwg ПЛАН ТИПОВОГО.dwg РАЗРЕЗ+ПЛАН СТРОПИЛ и ПЛАН КРОВЛИ.dwg ФАСАД.dwg ПЛАН ПЕРВОГО+УЗЛЫ.bak ПЛАН ПЕРВОГО+УЗЛЫ.dwg ПОЯСНИЛОВКА_2 (Автосохраненный).docx СоДЕРЖАНИЕ.docx ТИТУЛЬНИК.docx
