Компрессоры являются достаточно востребованными механизмами, используемыми в промышленности, медицине, строительстве и бытовой технике. В зависимости от типа компрессора определяется его предназначение. Понять, какой механизм перед нами и его возможности помогает сборочный чертёж компрессора.
В зависимости от основного нагнетательного механизма, компрессоры могут подразделяться на следующие типы:
- поршневые;
- винтовые;
- мембранные;
- центробежные.
Если рассматривать чертёж компрессора ЗИЛ 130, то мы увидим, что он относится к поршневым механизмам. По чертежу винтового компрессора можно определить, с каким приводом он работает: прямым, частотно-регулируемым, ременным, дизельным и другим. Чертёж поршневого компрессора можно найти в документации бытовых приборов, в автосервисе, шиномонтажных мастерских и т.п. Разобраться в устройстве работы газотурбинного двигателя поможет чертёж центробежного компрессора.
Таким образом, чертёж компрессора – это важная часть технической документации оборудования, которое производит сжатие газов.
Проекты содержащие в своем описании "компрессор чертеж". Подборка не содержит всех проектов, не нашли по метке воспользуйтесь поиском по каталогу проектов.
КФ МГТУ им.Н.Э.Баумана / Разработана конструкция ГТУ. Увеличен КПД газотурбинной установки по сравнению с прототипом за счёт увеличения температуры перед турбиной газогенератора. Произведён расчёт осевого компрессора, кольцевой прямоточной камеры сгорания, двухступенчатой турбины газогенератора, двухступенчатой силовой турбины для привода нагнетателя природного газа; произведён расчёт на прочность диска второй ступени турбины газогенератора. Разработаны наладки на токарную операцию диска второй ступени компрессорной турбины и на сверлильную операцию отверстий под призонные болты; разработано приспособление для серления радиальных отверстий. / Состав: 10 различных чертежей (нагнетатель, схема пневматическая, технологическая схема компрессорного цеха, ГТУ, деталировка) + ПЗ
МГТУ. Кафедра «Вакуумная и компрессорная техника». Спроектировать на следующие параметры: производительность компрессора Ve=3 м3/мин, давление нагнетания Рн = 1 МПа, температура всасывания Твс=20 0С. 5 листов чертежи + ПЗ.
СпбГПУ. Техническое задание: Необходимо спроектировать поршневой компрессор с заданными параметрами: Сжимаемый газ – воздух; Начальное давление воздуха 0,1 МПа; Начальная температура воздуха 7 С; Относительная влажность воздуха 0,8; Производительность компрессора 20 м3/мин (0,333 м3/сек); Конечное давление воздуха 1,2 МПа; Температура охлаждающей воды 20 С; Температура недоохлаждения 15 С; Дополнительные технические требования – стационарный компрессор. Проектируемый компрессор по своим параметрам соответствует компрессорам общепромышленного назначения средней производительности. Такие компрессоры целесообразно выполнять крейцкопфными. 2 листа чертежи + ПЗ.
Настоящим проектом разработаны следующие системы: вентиляция компрессорной, модернизация вентиляционного зонта в кухни. Расчетные параметры наружного воздуха приняты: для холодного периода года -28 С, для теплого периода года +22,3 С, расход воздуха для охлаждения компрессоров: компрессор ММ-75 - 12900 куб.м/час, компрессор CSC-40/8, расход воздуха на сжатие: компрессор ММ-75 - 732 куб.м/час, компрессор CSC-40/8 - 294 куб.м/час, мощность вентилятора в составе приточной установки на кухни - 4,25кВт, 1300об/мин, мощность вентилятора в составе вытяжной установки, обслуживающий вытяжной зонт - 0,91кВт.
ВФ МАДИ (ГТУ) / Рассчитаны мероприятия по проведению ремонта и технологического обслуживания автомобилей на предприятии. Произведен расчет объема технических воздействий и трудоемкостей технического обслуживания и ремонта, расчет численности рабочих, а также выбор потребного оборудования, на основе чего сделан расчет производственных площадей, участков, зон и отделений. Выполнен проект производственного корпуса. В конструкторской части проекта разработан стенд для испытания компрессора грузовых автомобилей. 9 листов чертежи (деталировка / патентный анализ / стенд / принципиальная схема стенда / маршрутная карта / анализ хозяйственной деятельности / генплан/ производственный корпус / экономика) + ПЗ.
ПНИПУ. Кафедра «Автомобили и технологические машины». В качестве прототипа был выбран пресс марки «NORDBERG» КСК-15 и пружинный компрессор "SEO-KWANG MACHINE" SK-2000. 2 листа чертежи (пресс / наконечник) + ПЗ.
СпбГПУ. Кафедра "Компрессорная, вакуумная и холодильная техника". Расчет и конструрование 2-х ступенчатого V-образного поршневого компрессора на 8 атмосфер и расходом 4 м^3/мин. Конструкция поршневого компрессора представляет собой литую базу, на которой смонтированы литые, чугунные цилиндры обеих ступеней с развалом 90 град., охлаждаемые водой в предусмотренных рубашках. Также в базе смонтирован одноколенчатый вал, с присоединенными штампованными шатунами со стержнем двутаврового сечения, которые крепятся к поршням в цилиндрах через поршневой палец. Поршни литые, первый из алюминиевого сплава, а второй из чугуна. Каждый поршень имеет по два уплотнительных (компрессорных) кольца. 2 листа чертежи (вид спереди и слева) + спецификация + ПЗ.

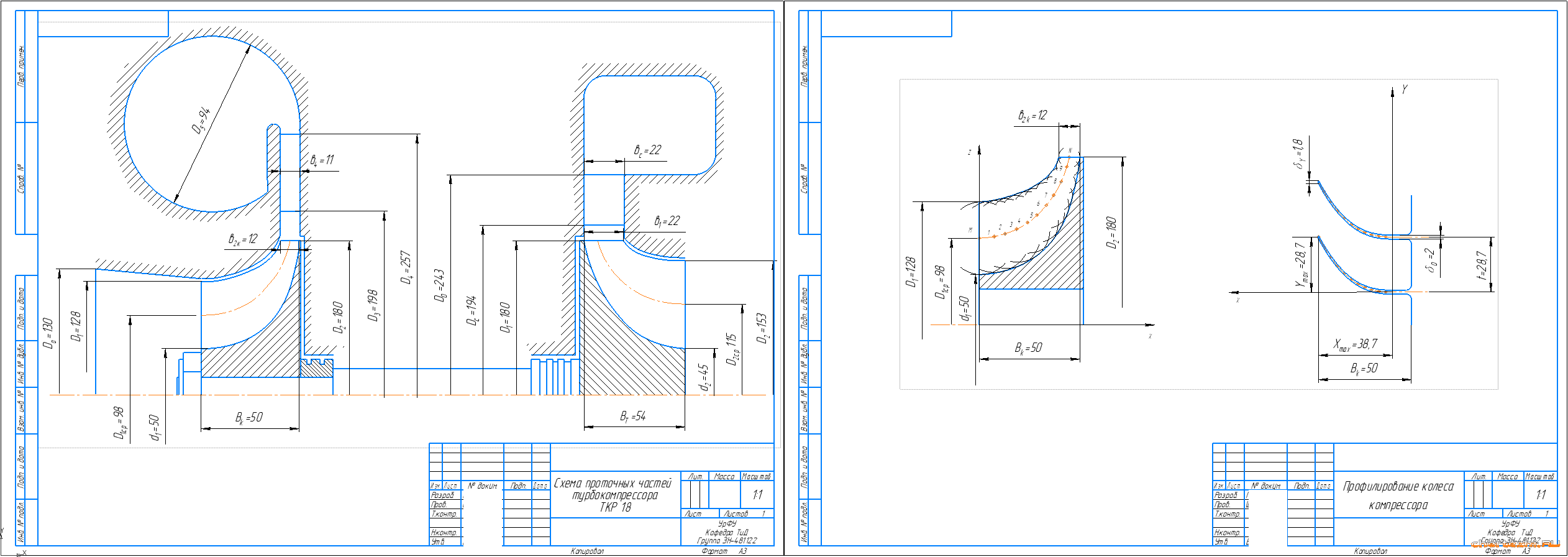

УрФУ. Кафедра ТиД. Задание: Выполнить газодинамический расчет турбокомпрессора для наддува двигателя со следующими исходными данными:- мощность двигателя Ne=650 кВт; - удельный расход топлива ge=0,218 кг/(кВт.ч);- суммарный коэффициент избытка воздуха в двигателе =2,0; - давление наддува рк=240 кПа; - потеря давления в воздухофильтре (глушителе) рф=3 кПа; - температура газов перед турбиной Тт=823 К;- противодавление на выходе из турбины р2=106 кПа; Аналог - турбокомпрессор ТКР-18 c радиально-осевой турбиной. 3 листа чертежи(Профилирование колеса компрессора / Меридиональные обводы колеса компрессора / Схема проточных частей турбокомпрессора) + ПЗ.
СибГТУ / В дипломном проекте разрабатывается холодильный агрегат с озонобезопасным хладагентом. Приводятся преимущества предлагаемого хладагента в сравнении с другими. Были проведены расчеты компрессора испарителя и конденсатора. В проекте представлены чертежи холодильной установки и её отдельных узлов. / Состав: 10 листов чертежи (гидравлическая схема, чертежи отличительных деталей разработанного холодильного агрегата, технологический процесс изготовления коленчатого вала) + ПЗ.
Проект содержит схемы и описание проекта теплоснабжения автоматизированной групповой замерной установки. Основным оборудованием в теплонасосной установке (ТНУ) является тепловой насос, состоящий главным образом из компрессора и вспомогательного оборудования, находящегося в шкафу. В проекте выбран спиральный компрессор Copeland Scroll марки ZR34K3E-TFD, работающий на фреоне R-407C. / Состав: комплект чертежей + ПЗ.
ТГТУ / Кафедра гидравлики и теплотехники / по дисциплине "Тепловые двигатели и нагнетатели" / Проект на уровне эскизного воздушного поршневого компрессора с промежуточным охлаждением между ступенями и приводом от электродвигателя с редукторной передачей. / Состав: 2 листа чертежи + ПЗ.
Автомобильная газонаполнительная компрессорная станция блочного исполнения АГНКС БИ “МЕТАН” (в дальнейшем АГНКС) предназначена для заправки грузовых, легковых газобаллонных автомобилей и передвижных автогазозаправщиков, а также другой автотракторной техники сжатым до 19,62 МПа (200 кгс/см2) природным газом (метаном). АГНКС рассчитана на заправку 40 автомобилей в сутки. Технологическое оборудование АГНКС рассчитано на максимальную по-дачу природного газа 120 нм3/час, осуществляемую с помощью компрессорной установки типа 6ГШ1,6-2/1,1-320Г. Расчетный расход газа для заправки одного автомобиля, составляет 60 нм3. Время, необходимое для заправки одного автомобиля, при наличии аккумулятора газа составляет 17…25 мин.
ЯГТУ / Задачей данного курсового проекта является разработка технологических процессов сборки винтового компрессора и механической обработки винтового колеса, отвечающих вышеперечисленным требованиям. / Состав: 4 листа чертежи + ПЗ.
КамчатГТУ. Проект по Дисциплине: "Компрессорные машины". Целью курсового проекта является конструирование компрессора по дан-ным, полученным в ходе расчета. Расчет производится по заданным исходным данным. Тепловой расчет был проведен с целью определения основных рабочих характеристик: объемной производительности, потребляемой мощности компрессора, а так же эффективного холодильного коэффициента. Входе расчета газового тракта были определены площадь и основные раз-меры проходных сечений клапанов, определяемые из условия ограничения потерь на преодоление газодинамического сопротивления в них исходя из допустимых скоростей потока пара холодильного агента. В ходе динамического расчета определены силы и моменты, действующие в компрессоре, выполнен расчет противовеса и маховика. Прочностной расчет был проведен с целью оценки прочности деталей компрессора при напряжениях возникающих в рассматриваемых сечениях. Разработанная конструкция компрессора рекомендуется для внедрения на судах транспортного и рыбопромыслового флота. 4 листа чертежи (виды компрессора, деталировка) + спецификация + ПЗ.
