Сетевой график проекта строительного объекта определяет последовательность возведения отдельных частей конструкции, сроки начала и окончания строительства, продолжительность каждого периода. Сетевой план график проекта может составляться на каждый период в отдельности.
Сетевой график должен логически отображать взаимосвязь всех систем и служб, осуществляющих строительство и технических операция для обеспечения решения конечной цели. Пример сетевого графика проекта, скачанный на данном сайте, поможет составить представление о том, как связаны между собой конкретная работа и событие, и покажет, как определяются сеть, резервы времени и критический путь.
Под термином «работа» в графике подразумевается процесс, для выполнения которого необходимо затратить определённое количество времени. Событие – это конкретный результат какого-либо этапа работ. Календарно сетевой график проекта привязывает возведение строительных конструкций к определённому времени. Обычно, такие графики разбивают на дни и месяца. Сетевые графики на крупные объекты разрабатываются специализированными организациями или генподрядчиком строительства. Отдельно составляется график на подготовительный период возведения объекта. Информацию по сетевым графикам можно найти как и в составе рабочих или учебных строительных проектов, так и отдельно например как отдельная курсовая работа.
Проекты содержащие в своем описании "сетевой график проекта". Подборка не содержит всех проектов, не нашли по метке воспользуйтесь поиском по каталогу проектов.
КубГТУ / Кафедра ТОЭСиУН / В проекте представлены архитектурно-строительные решения, расчёт и конструирование железобетонной четырехпролетной рамы, колонны. Разработан проект производства работ по возведению монолитного каркаса. Выполнены все необходимые экономиические расчёты, разделы по организации строительства, охране труда и технике безопасности, охране окружающей среды. Центр спроектирован в виде монолитного безригельного каркаса с несущими колоннами и диафрагмами жесткости. Ограждающая конструкция стен выполнена из пенобетона. / 11 листов чертежи + ПЗ.

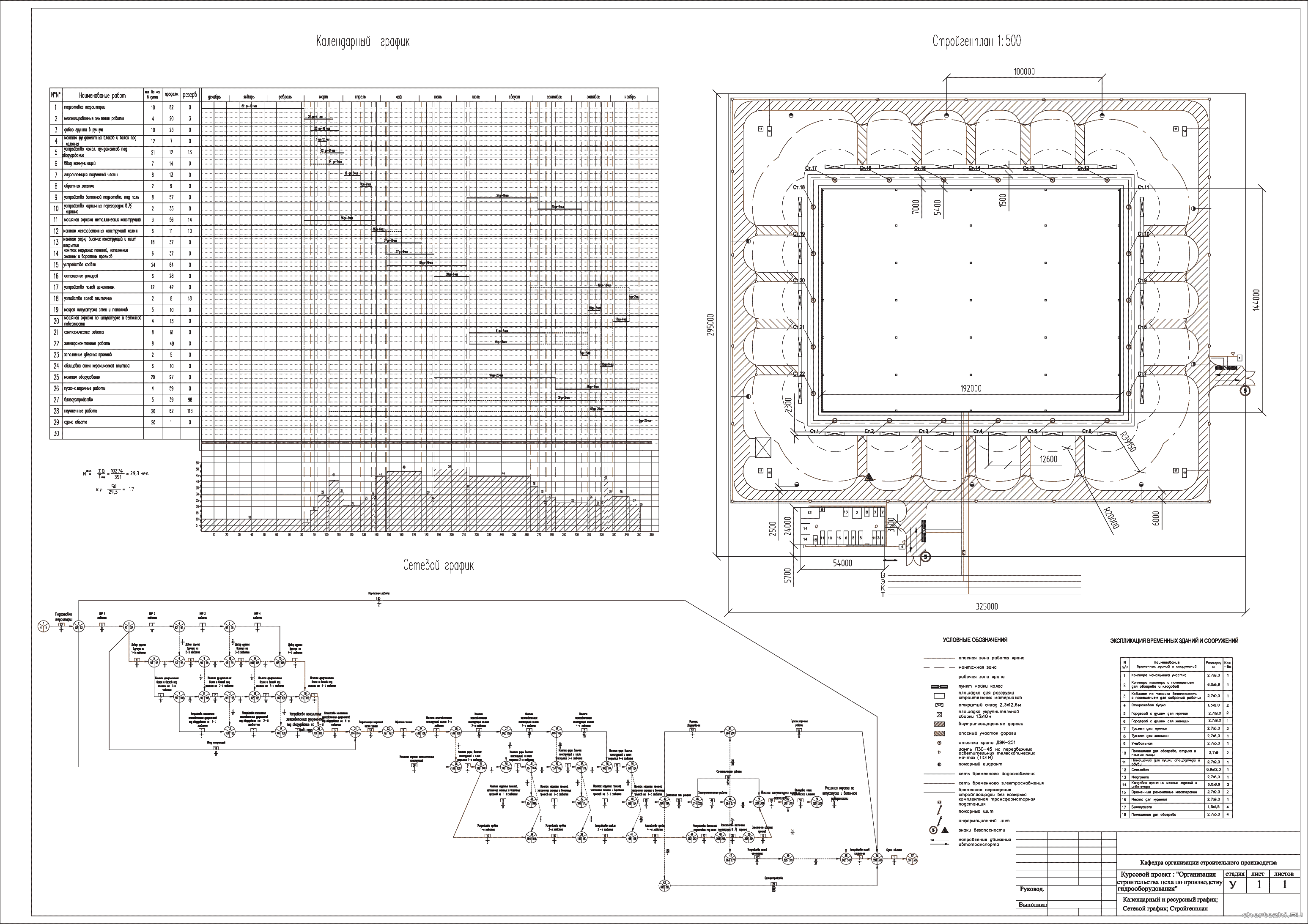

В данном курсовом проекте выполняется проект производства работ (ППР) при строительстве цеха по производству гидрооборудования. Строительство ведется в московской области. Геология строительной площадки представлена песчаными грунтами. Глубина сезонного промерзания грунта составляет 1.5м. Курсовой проект,файл содержит пояснительную записку, календарный план, сетевой график и генплан.

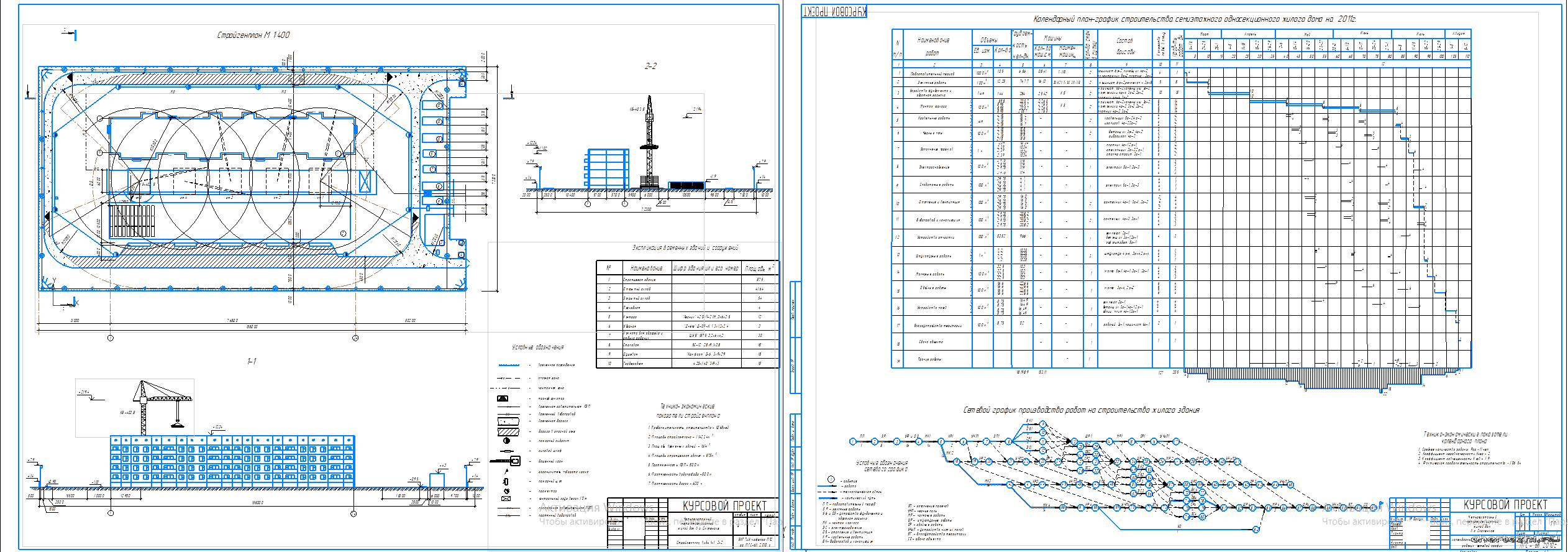

Курсовой проект по ОСП, содержит 2 листа формата А1: стройгенплан с поперечным и продольным его разрезами, спецификация складских и бытовых помещений, календарный план, сетевой график
КубГТУ / Климатический район - IIIБ. Здание проектируется в сейсмичном районе с сейсмичностью 7 баллов. Производственно-бытовой корпус – 4-х этажное здание с: -высотами этажей: первого – 6 м, последующих – 4,8 м; сеткой колонн - 9,0 × 6,0 м. Здание каркасное. Наружные стены самонесущие кирпичные. / Состав: 11 листов чертежи (архитектура, конструкции, технология) + ПЗ.
КарГТУ / Сейсмичность площадки – 9 баллов. Уровень ответственности здания – II. Степень огнестойкости здания – II. Здание запроектировано 2-х этажным, прямоугольным. Здание запроектировано без подвала. Разводка инженерных коммуникаций предусмотрена в непроходных каналах и в насыпном грунте. Фундаменты монолитные – под колонны (столбчатые опоры), связанные перемычками. Наружные стены – кирпичные, толщиной 380 мм с эффективным утеплителем, навесные сэндвич панели. / 11 листов чертежи (архитектура, конструктив, генплан, технология, фундаменты) + ПЗ.
ЧГУ им. И. Н. Ульянова / Кафедра СК / Проектируемое здание имеет в плане форму окружности диаметром 60 м. Высота здания 21,6 м. Все здание покрыто железобетонным зонтичным куполом, в центре которого расположен зенитный фонарь в форме металлического купола диаметром 12 м. Торгово-выставочный центр имеет три уровня. Высота первого уровня 4,2 м, второго и третьего – 3,6 м / Состав: 14 листов чертежи + ПЗ
Проект по ОСП. Монтаж конструкций здания ведется с помощью гусеничного крана. Вариант № 90. Пролёт 18 м; -шаг крайних колонн-6 м; -шаг средних колонн -6 м; -отметка до низа стропильных конструкций- 8,4 м; -вид несущих конструкций – железобетонные; -глубина заложения фундамента -1,95 м; Vкот.= 11887,6 м3. 2 листа чертежи (сетевой график, графики движения машин и механизмов, рабочих / стройгенплан (стоянки крана, спецификации, бытовые помещения, дороги и сети, механизмы), продольный разрез) + ПЗ.
ТГТУ / Кафедра ГС и АД / В дипломном проекте предполагается устранить моральный и физический износ здания , привести гостиницу в надлежащее состояние. Согласно техническому паспорту ввод здания в эксплуатацию состоялся в 1956 году. Реконструкционные работы в здании ранее не производились. Гостиница класса ***. После модернизации функциональный процесс останется тем же. Здание пятиэтажное с подвалом, размещенным под всем зданием. Высота здания от уровня пола первого этажа до верха парапета составляет 18,70 м. Высота помещений 1 этажа 3,90 м, высота 1 этажа 4,30 м. Высота помещений типовых этажей 2,9 м. Высота помещений подвала 2,4 м. / 12 листов чертежи + ПЗ (192 листа).
МГТУ / Для сравнения вариантов было выбрано несколько коттеджей разной конфигурации и из разных конструкций. В дипломном проекте рассматриваем вариант железобетонного перекрытия и фундамента. По заданию был выполнен конструктивный расчет плиты перекрытия, ленточного фундамента и деревянной крыши. В «Организацинно-технологическом» разделе сделана развертка сетевого графика на календарь, стройгенплан, технологическая карта на устройство фундаментов. Дипломный проект: пояснительная записка, графическая часть - 12 листов чертежи: генплан, сравнение вариантов, планы этажей, разрезы, фасады, фундаменты, планы раскладок балок, колонны, каркасы.
КубГТУ ИСФ / кафедра ТОЭСиУН / В башне запроектировано два лифта, грузоподъемностью 630кг. Для обзора панорамы во время движения лифта предусмотрено остекление кабины лифта и шахты. Беседка-пергола – расположена на одной из видовых точек комплекса. В ПЗ описаны все конструктивные решения элементов здания, инженерное оборудование, отделка и произведен теплотехнический расчет наружной стены, совмещенного покрытия и перекрытия 1 этажа. В проекте: разработаны архитектурно - конструктивное решение сооружений и генплан застройки участка; выполнен расчет и проектирование свайного фундамента железобетонной башни лифтоподъемника, железобетонной пролетной балки; разработаны технологические карты возведения башни, монтажа пролетных балок; стройгенплан на период монтажа башни и сетевой график возведения сооружений пляжного корпуса и лифтоподъмником; составлена сметная документация и другие документы. / 11 листов чертежи + ПЗ.
ПГСХА / В данном дипломном проекте рассматривается промышленное здание на ОАО «АВИСМА». Цех предназначен для выпуска ферротитана – легирующей добавки, используемой для выплавки качественных сталей в металлургической промышленности / 12 листов чертежи + ПЗ
