Стальные вертикальные резервуары используются для хранения нефти и нефтепродуктов, а также других жидкостей, которые следует хранить в стационарных условиях. Также широко встречаются резервуары для хранения воды, поэтому, типовой проект металлического резервуара должен в первую очередь подбираться с учетом жидкостей, хранение которых необходимо обеспечить. Проект резервуары для воды заказывают различные производственные предприятия. Резервуары для хранения нефтепродуктов, кислот и щелочей – это обязательный элемент нефтебаз, заводов по переработке нефтепродуктов и т. д. И наиболее высокую надежность хранения жидкостей способны обеспечить именно цилиндрические емкости, которые являются простыми в использовании, экономичными и вместительными.
Что нужно учесть при проектировании резервуаров
Проектированием резервуаров для воды, щелочей или нефтепродуктов должна заниматься серьезная проектная организация, способная провести все проектировочные работы по высшему разряду. Даже в том случае, если вы выбираете типовой проект резервуаров, его необходимо показать специалисту.
Профессионалы создают не только сам проект пожарного резервуара, но и осуществляют расчет площадок для обслуживания, люков и другого оборудования, необходимого для нормального функционирования резервуара.
Преимущества и специфика применения
Если речь идет о проекте пожарного резервуара вертикального типа, то практически у всех таких конструкций присутствует коническое днище. Монтаж наружных ограждений и лестниц является обязательным условием при проектировании и изготовлении емкостей подобного типа.
При эксплуатации резервуара в условиях пониженных температур проект резервуары для воды должен учитывать наличие спиральных или секционных систем подогрева, которые способны предотвратить замерзание жидкостей.
Сборник проектов собран в ручную для метки "Проект резервуар". Подборка не содержит всех проектов, не нашли по метке воспользуйтесь поиском по каталогу проектов.
Рабочая документация / Железобетонные конструкции резервуара чистой воды / Климатический район строительства по СП 131.13330.2012 - IIв / Состав: 16 листов чертежи (в общих данных не заполнена ведомость, в штампе на листах нет названия листов, по чертежам все понятно)
ЧИ(ф) МПУ / Кафедра СП / Схема раскладки элементов днища и покрытия, фасад стального вертикального цилиндрического резервуара,щит покрытия, крепление стенки анкерами, соединение стенки с днищем, стойка Ст1, спецификация металла, узлы. / Состав: 1 лист чертеж (резервуар, вид сверху, вид с боку, узлы, спецификация) + ПЗ 13л.
ВГТУ Институт Инженерных Систем в Строительстве / Кафедра Теплогазоснабжения и Нефтегазового Дела / Состав: 1 лист чертеж (Общий вид резервуара, план днища, план кровли, развертка стенки, раскрой листов днища, центральное кольцо, щит бесстоечного покрытия) + ПЗ
Характеристики резервуара: Тип резервуара - вертикальный цилиндрический со стационарной крышей. Объем - 1000 м.куб. Диаметр - 10430 мм Высота стенки - 12000 мм. Стенка состоит из одного полотнища, изготовленного на заводе и свернутого в рулон для транспортировки на площадку строительства. Днище - из рулонируемых полотнищ. Крыша - коническая самонесущая.
ФГБОУ ВПО МГУ им. Н.П. Огарёва / Кафедра строительных конструкций / Дисциплина «Инженерные сооружения» / Включает в себя расчет заглубленного прямоугольного и цилиндрического резервуаров. В курсовом проекте расчитан прямоугольный резервуар по 1 - ой и 2 - ой предельным состояниям. Произведено конструирование и расстановка стеновых панелей. Расчитан цилиндрический резервуар. Определена площадь сечения вертикальной арматуры. Расставлена кольцевая арматура. Присутствует расчет по образованию трещин стенки резервуара и напряжения в арматуре. / Состав: 1 лист чертежи + ПЗ.
Сооружение представляет собой монолитный ж.б. двух секционный резервуар с размерами в плане по осям 10.м х13.0м. Наружные стены запроектированы из бетона кл. В25 и по периметру утепляются плитами из экструдированного пенополистерола УРСА "URSA XPS" на глубину промерзания 1.6м. , плотность материала - 38кг/м3, коэфициент теплопроводности при (25±5)°С- 0.031 Вт/(м*°С), группа горючести - Г1. 10 чертежей, без листа - Общих данных.
Данный проект разработан для строительства во II климатическом районе/ Монолитные пожарные резервуары насосной станции спецпожаротушения выполнены из бетона кл. В25 F100 W8.Плита толщиной 400 мм, стены толщиной 300 мм, покрытие толщиной 300 мм. Сопряжение перекрытия с несущими стенами предусмотрено с жесткими узлами. Устойчивость и жесткость пристроенной части данной конструктивной системы на эксплуатационные нагрузки и воздействия обеспечиваются совместной работой и диска перекрытия. Данный проект разработан для строительства во II климатическом районе
МГСУ / Цель данного дипломного проекта - запроектировать стальной вертикальный цилиндрический резервуар для хранения горячей воды в составе ТЭЦ, произвести все необходимые для этого расчеты, подобрать все необходимые механизмы для его строительства, подсчитать сметную стоимость строительства, а также путем экономического сравнения различных вариантов конструктивных решений и технологий строительства выбрать оптимальное проектное решение / Состав: 10 листов чертежи + ПЗ
Резервуар представляет собой герметично закрываемый сосуд, наполняемый жидким, газообразным или другими веществом и несёт накопительную функцию в системе, которой используются. Для контроля содержимого резервуара используются пробоотборники. По типу расположения резервуар является надземным и горизонтальным, также он одностенный и однокамерный. По способу сооружения существуют сборно-монолитные, сборные емкости и монолитные резервуары. / Состав: 3 листа чертежи (проектирование цеха, технологический лист, резервуар) + ПЗ 36л.
Тип резервуара - вертикальный цилиндрический со стационарной крышей. Стенка резервура состоит из одного полотнища, изготовленного на заводе и свернутого в рулон для транспортировки на площадку строительства. Монтажный стык стенки выполнен прямым. Днище резервуара выполнено в виде рулонируемых полотнищ. Крыша резервуара - коническая самонесущая, состоящая из щитов заводского изготовления. В проекте разработаны патрубки и люки в стенке и крыше в соответствии с Опросным листом Заказчика. Для обслуживания резервуара в проекте предусмотрены площадки обслуживания и ограждения по крыше. Основные эксплуатационные характеристики резервуара указаны на чертеже общего вида. В качестве теплоизоляционного материала приняты плиты теплоизоляционные из минеральной ваты по ГОСТ 9573-96 объемным весом 3 125 кг/м . / Состав: 2 комплекта чертежи.
Рабочая документация стального вертикального цилиндрического резервуара для хранения шахтных и дренажных вод емкостью 1000 куб.метров. / Состав: комплект из 5 листов чертежи.
ИжГТУ / Кафедра «Сварочное производство» / По дисциплине «Проектирование сварных конструкций» / Вертикальные цилиндрические резервуары для хранения невзрывоопасных и неядовитых жидкостей и газов относятся к первой группе оболочковых конструкций. Их изготовляют согласно общим правилам проектирования и требованиям эксплуатации промышленных сооружений. Компоновка выполняется в соответствии с заданием: объём 27000 м3; тип наполняемой жидкости – вода; тип кровли – сферическая без центральной стойки. / Состав: 4 листа чертежи (Стенка днища, Щит перекрытия, Резервуар общий вид, Центральное кольцо) + Спецификация + ПЗ

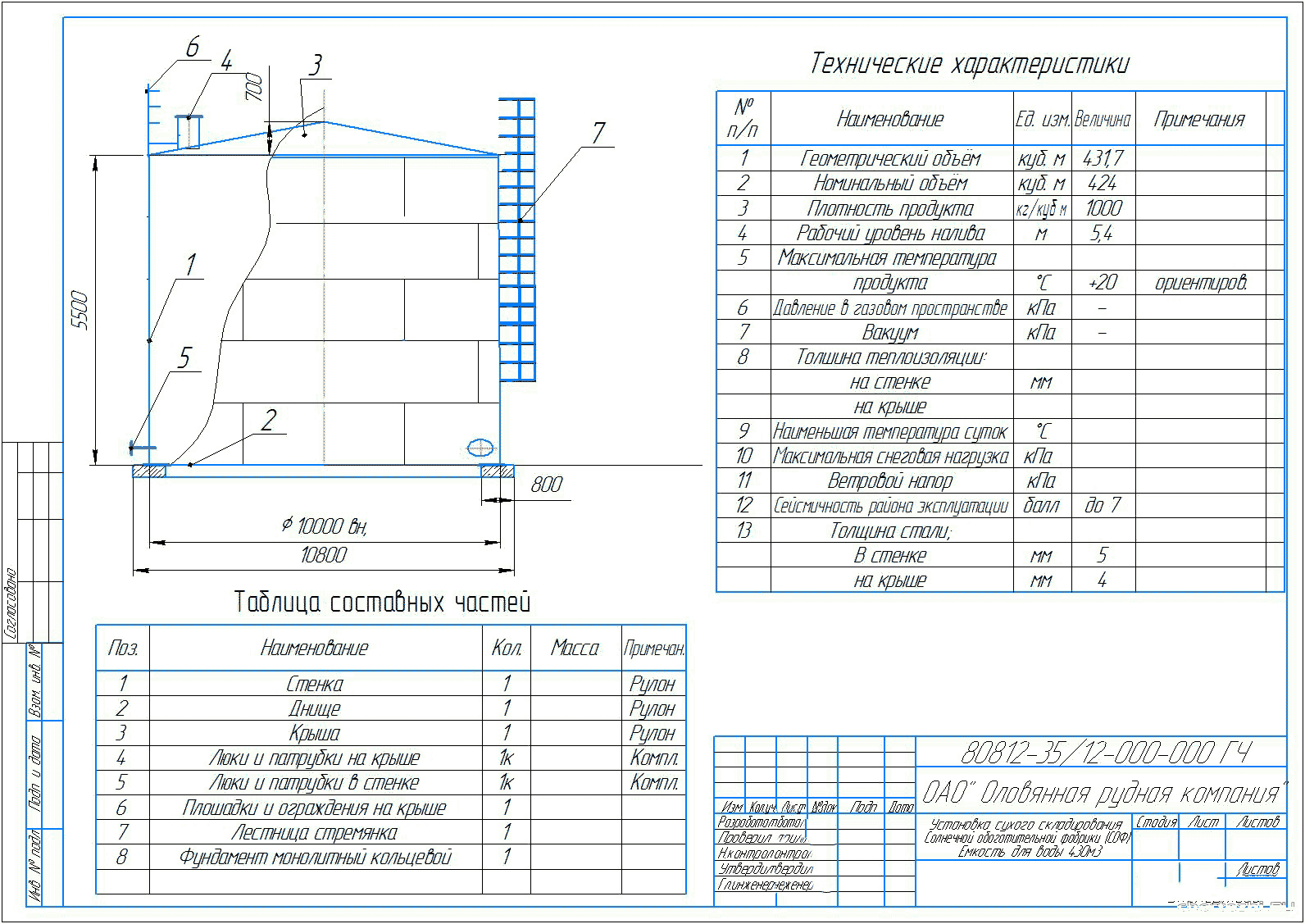

Проект резервуара на 430 м3 для оборотной воды на участке сухого складирования "Оловянной рудной компании". Район строительства - п. Горный Хабаровский край. Расчетная температура - минус 36 С. Сейсмичность площадки - 6 баллов.
Резервуар оборудуется подводящим или подводяще-отводящим, переливным и спускным трубопроводами, вентиляционнойколонкой, приборами контроля и сигнализации уровней и люками-лазами. В зависимости от степени автоматизации и назначения резервуара расположение подводящего, отводящего и переливного трубопроводов даны в проекте.
