Проект организации строительства (ПОС) разрабатывается с целью соблюдения необходимых нормативов при выполнении строительных работ на указанной площади. Такой документ учитывает малейшие нюансы, от данных по строительной технике до расположения дорожных знаков, ограничивающих ее скорость на территории стройплощадки.
Как правило, состав проекта ПОС включает в себя примерное распределение денежных средств по всем этапам строительного процесса: - строительство бытовок;
- подведение временных инженерных сетей (вода, электричество);
- подготовка участка – перенос водопровода либо других сетей, если таковые имеются на строительном участке, спиливание деревьев; - земляные работы;
- нулевой цикл, возведение фундаментов;
- строительство каркаса здания, ограждение несущих конструкций стеновым материалом и т.д.
Такой документ именуют календарным планом, и разрабатывается он по строительным нормам и правилам.
Важный раздел проекта ПОС заключается в разработке генплана строительной площадки с привязкой его к окружающим объектам городской территории. В этом разделе в масштабе, деталях и размерах очерчиваются:
- строительный забор вокруг участка;
- въездные ворота на участок для строительной техники;
- путь следования автокранов и грузовиков с материалами;
- вылет и радиус поворота стрелы башенного или автомобильного крана;
- зоны складирования;
- бытовки, прорабская, туалеты;
- контуры здания с осями;
- расположение пожарного щита;
- знаки ограничивающие движения автотранспорта на стройке;
- схемы расположения временных электросетей, щит управления электроснабжением;
- схема подключения водопровода и его схематическое расположение.
Кроме того, примеры проектов ПОС указывают в текстовой части:
- нормативные потребности в рабочих, материалах, строительной технике и т.п.;
- квалификацию энергетика стройки, главного инженера, ответственного за технику безопасности на объекте и проведение инструктажа; - начало и окончание строительных работ;
- нормы санитарной гигиены и охраны окружающей среды, включая способ очищения колес строительной техники от грязи при выезде в город.
Сборник проектов собран в ручную для метки "Проекты ПОС". Подборка не содержит всех проектов, не нашли по метке воспользуйтесь поиском по каталогу проектов.
Проект организации строительства линейного объекта. Протяженность трубопровода 7,8 км. Назначение объекта – Трубопровод предназначен для перекачки авиакеросина от ООО «ЛУКОЙЛ-Пермнефтеорсинтез» на склад ГСМ ООО «ЛУКОЙЛ-АЭРО», расположенный на территории аэропорта Б. / Состав: 4 листа чертежи + ПЗ.
Стадия Р / В соответствии с техническим заданием следует запроектировать насосную станцию первого подъема с 2-мя скважинами с павильонами над ними, станцию обезжелезивания, насосную станцию второго подъема для хозяйственно-питьевого и пожарного водоснабжения, с размещением оборудования в едином блоке во вновь возводимом помещении.
Котельная предназначена для горячего водоснабжения, отопления, вентиляции и технологических нужд производственных помещений вагонного участка Санкт-Петербург Московский. Климатический район - IIB. По размещению котельная является отдельно стоящей. Категория по взрывной, взрывопожарной и пожарной опасности – «Г», степень огнестойкости ограждающих конструкций здания – II. Проектом предусмотрено техническое перевооружение котельной без изменения архитектурно-строительных решений существующей котельной. Здание котельной представляет собой одноэтажное здание, прямоугольной в плане формы, без чердачного помещения, с пристройками вдоль продольных и поперечных стен. Внутри котельной в двух уровнях размещены административно-бытовые помещения в осях 1-4/А-В. Рядом с котельной предусмотрено устройство фундамента под проектируемый шкафной газорегуляторный пункт ИТГАЗ-MBN/65-SR2-У-GFG-F-100. Состав: полные комплекты чертежей + спецификации + ПЗ.
Стены наружные -из газобетонных блоков толщиной 300 мм с утеплением из минераловатных плит ROCKWOOL. Двери: - деревянные по ГОСТ 6629-88 и ГОСТ 24698-81. Кровля - плоская, с внутренним организованным водостоком. Общая площадь: 6379,4 м2. Строительный объем 21318,93 м3.

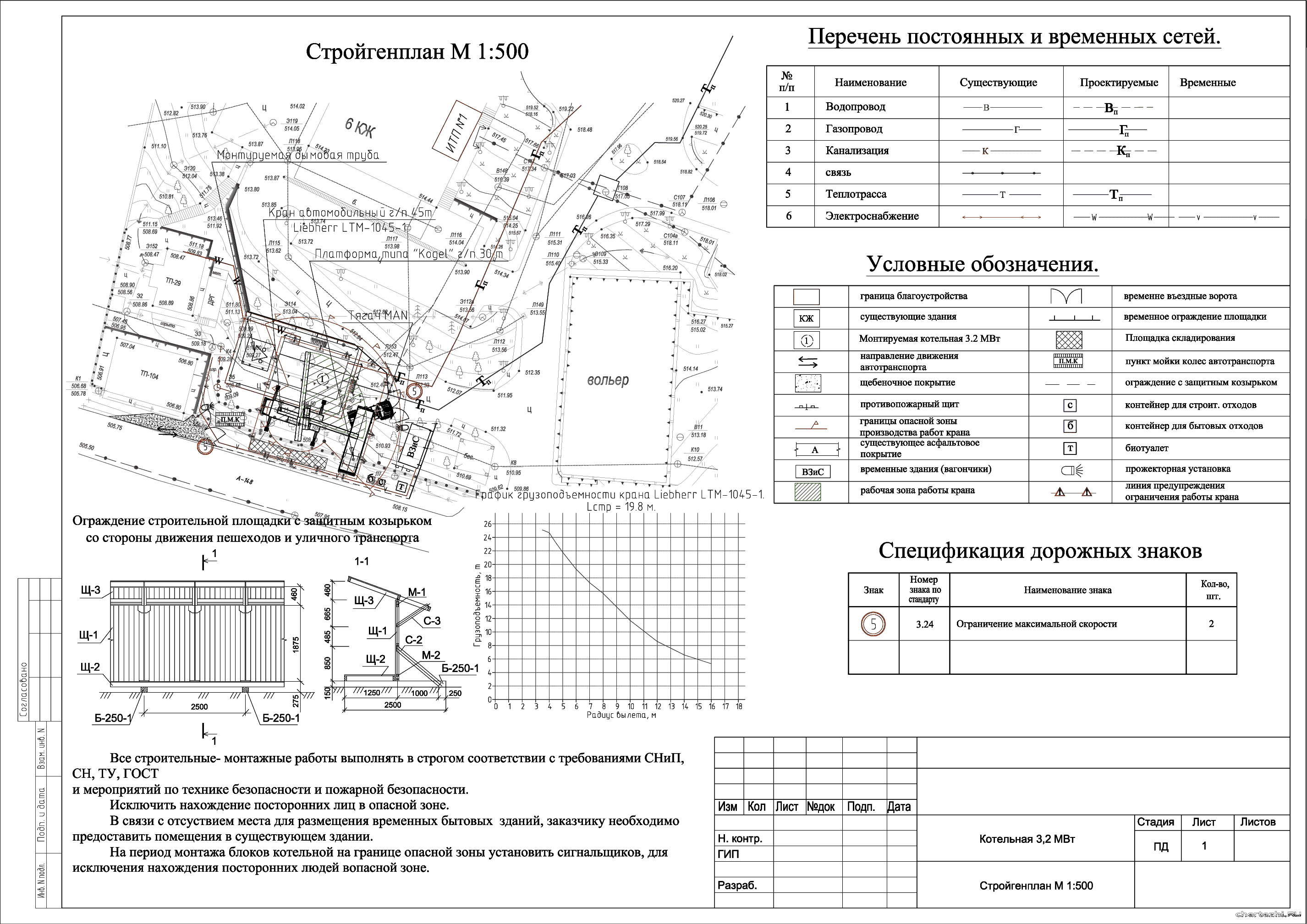

Проектом предусмотрен монтаж сборно-каркасной котельной (3,2 МВт) на отведенном участке и подведение к ней инженерных сетей, а также устройство тепловых сетей. 1 лист чертеж (Стройгенплан).
Класс ответсвенности здания - IV (временные здания с минимальными требованиями). Степень огнестойкости - III степень огнестойкости. Характеристики района строительства: IIв-климатический район. За относительную отметку 0.00 принят уровень чистого пола. Здание автомойки располагается рядом с существующим зданием станцией технического обслуживания автомобилей. Конфигурация в плане прямоугольная, высота 4,00м, само здание одноэтажное. Над входом предусмотрен навес. По составу помещений делится на 2 зоны - моечные посты, в количестве двух штук и подсобные помещения с комнатой ожидания для клиентов.
Проектируемый торговый центр «Магнит» размером в плане 40,6х65,0 м , высотой до 10,5 м. Проектируемые сооружения: - торговый зал, размером 40,0х38,0м, - АБК, размером 41,0х15,0м; - склад, размером 12,0х12,0м.
Стадия П, Р (некоторые разделы содержат комплекты 2-х стадий) / Стадион предназначен для тренировок и соревнований профессиональных и любительских команд, а также для проведения уроков физического воспитания. Комплекс спортивных сооружений на стадионе включает в себя следующие объекты: минифутбольное поле с искусственным покрытием с размерами — 61х30 м, 2 круговые и 4 линейные беговые дорожки с наливным покрытием, универсальная спортивная площадка с наливным покрытием, спортивный городок, трибуны на 100 зрителей, площадка для прыжков в длину, ограждение универсальной спортивной площадки. Пешеходные дорожки с асфальтовым покрытием. Вся прилегающая территория засеивается газонной травой. / Состав: комплект чертежей + чертежи ГП, ЭС, ПЗУ, НВ, ПОС + ПЗ
Настоящий проект организации строительства выполнен в целях обеспечения подготовки строительного производства и обоснования необходимых ресурсов. Проектом организации строительства рекомендуется: разработать проект производства работ на основании настоящего ПОС; линейным инженерно-техническим работникам, осуществляющим руководство строительством, до начала производства работ тщательно изучить все разделы проекта; производить работы в соответствии с ПОС и ППР; геодезические работы при строительстве объекта выполнять строго по проектным данным с точностью, обеспечивающей соответствие геометрических параметров, размещение элементов и конструкций точно по проекту и требованиям СНиП 3.01.03-85; вести журнал поэтапной приемки скрытых работ и промежуточной приемки конструктивных элементов.
Параметры теплоносителя: температура в подающем трубопроводе 130°С, в обратном - 70°С. Давление в тепловой сети не превышает 1,6 МПа. Трубы для монтажа приняты по ГОСТ 8732-78 из стали Ст20 по ГОСТ 8731-87. Трубы поставляются предварительно изолированные по ГОСТ 30732-2006 с проводниками-индикаторами системы оперативного дистанционного контроля (ОДК).
Конструктивная схема здания - жесткая. Фундаменты монолитные ленточные из бетона кл.В15. Стены наружные - из керамического кирпича ГОСТ 530-90 на растворе М50 толщина стен 400 мм. Перегородки - из обыкновенного кирпича М100 на растворе М50 толщиной 120 мм. Перекрытия - деревянные балки . Кровля - профилированный настил Н57-750-0,8 по ГОСТ 24045-95 на деревянной обрешетке 50х50 по деревянным фермам. Утепление выполнено по нижнему поясу ферм.
Проект водоснабжения со спец разделами прошедший государственную экспертизу. Причины, обусловившие разработку рабочего проекта. В настоящее время существующий поселковый водопровод уложен из стальных труб, которые пришли в полную непригодность к дальнейшей эксплуатации. Существующий водопровод не решает противопожарные нужды села, ввиду отсутствия пожарных гидрантов. На существующих сетях водопровода водоразборные колонки не работают или отсутствуют. Износ водопроводных сетей составляет 92%.
Строительство здания склада выполняется на территории действующего предприятия. Для недопущения посторонних (не занятых на строительстве склада) строительная площадка огораживается ограждением из инвентарных деревянных щитов, на въезде из металлической сетки. Ограждение оборудуется козырьком. Проектом предлагается вести строительство зданий при помощи крана на спецходу типа SR-250sp-V.
Степень огнестойкости здания – II. Уровень ответственности здания – II (нормальный). Класс здания по функциональной пожароопасности – Ф1.1 (ДОУ на 40 мест); Ф4.1 (пристройка к существующей школе). Класс конструктивной пожароопасности – СО. Проектируемая пристройка двухэтажная с подвалом под частью здания, с чердачным пространством образованным скатной кровлей. Высота этажа 3,6 м. / Состав: все комплекты.
В файле предоставлены чертежи на прокладку двух параллельных труб 160и 200 мм, а также кабеля который также проложен параллельно трубам / В проекте календарный график, схемы движения машин и людей, основные ведомости материалов, машин и механизмов. Стройгенплан, а также проработан подготовительный период, устройство временного ограждения, разработка котлована, устройство пункта колес, и временных дорог
На территории проектируемого участка предусмотрено размещение здания дорожно-ремонтного пункта в составе: теплая стоянка на 8 единиц техники, сблокированная с административно-бытовым корпусом; - крытый склад хранения пескосоляной смеси; открытая площадка с установкой по приготовлению пескосоляной смеси; емкости хозяйственно-бытовых и производственных стоков; емкости для хранения запаса воды на пожаротушение; подъездная дорога с электроосвещением и видеонаблюдением. Въезд на территорию базы осуществляется с автодороги г.Ханты - Мансийск – г.Тюмень. Класс здания: по степени ответственности - II, по степени огнестойкости конструкций - II. Настоящий проект разработан для строительства дорожно-ремонтного пункта, предназначенного для охраны и обслуживания автомобильной дороги.
