Проект дома культуры информирует об архитектурно-планировочном решении, несущих конструкциях, инженерных системах данного сооружения.
Для этого используются различные графические и текстовые документы. С их помощью можно детально изучить технологию возведения этого вида гражданских зданий. А также использовать типовой проект дома культуры для разработки нового, более современного.
Практически каждый подобный проект содержит информацию о:
- архитектуре здания;
- конструктивном решении;
- системе централизованного отопления;
- системе вентиляции;
- холодном и горячем водоснабжении;
- канализации;
- электроснабжении;
- системе пожаротушения и пожарного оповещения;
- системе сигнализации по охране и гражданской обороны;
- телефонизации и радиофикации.

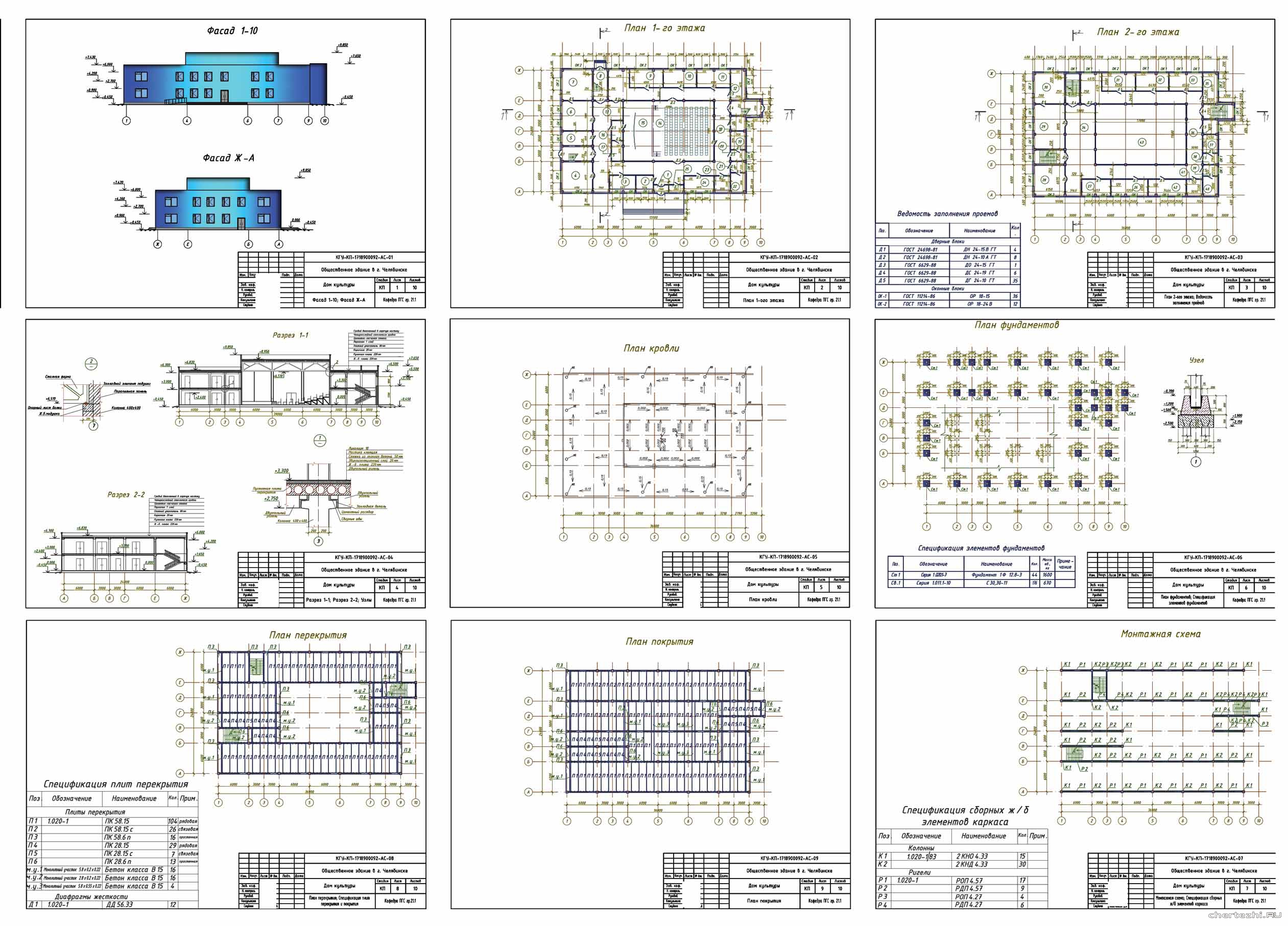

Проект «Местный дом культуры» в деталях показывает каждый конструктивный узел какой-либо инженерной сети. Документы демонстрирует особенности зданий с помощью:
- генеральных планов и фасадов;
- поэтажных планов и планов зрительных залов;
- фундаментных и конструктивных схем;
- планов кровель и покрытий и т.д.
Помимо этого документация зачастую комплектуется дополнительными данными в виде:
- календарных планов, показывающих каждодневное выполнение строительных работ;
- строительных генпланов, регулирующих местоположение кранового оборудования, бытовок, проездов, материалов непосредственно на стройплощадке;
- технологическими картами, описывающими способы устройства кровель, работ по утеплению фасадов, ленточное и витражное остекление, бетонные и земляные работы и прочее.
Когда проектируется сельский дом культуры, проект предусматривает устройство отдельной механической приточной системы вентиляции и электрического оборудования, которое способно обеспечить все требования по пожарной безопасности. Так, в документе детально показываются:
- параметры приточных камер для зрительных залов и их отводы для помещений, предназначенных для кинопроекторов;
- схемы приточной вентиляции с механическим нагнетанием воздуха и защитными клапанами;
- месторасположение вытяжек и вентиляционного оборудования;
- вид и положение дефлекторов для поддержания микроклимата в отопительный период;
- схемы расположения силового электрооборудования и электрического освещения;
- приборы пожарного оповещения и насосное оборудования для пожаротушения;
- шкафные для учета электроэнергии и схемы распределительных сетей, включая точки подключения основного и резервного высоковольтного кабелей.
Если необходимо детально рассмотреть дом культуры, проект скачать можно быстро в программе «AutoCAD», потратив минимум усилий.
Сборник проектов собран в ручную для метки "Проект дома культуры". Подборка не содержит всех проектов, не нашли по метке воспользуйтесь поиском по каталогу проектов.
Дальневосточный ГАУ / Кафедра СПиИК / По дисциплине "Архитектура гражданских и п ромышленных зданий" / Состав: 2 листа с чертежами (план 1-го и 2-го этажа, разрез,ген. план,схема расположения элементов перекрытия, план кровли, фасад, схема ростверка свайного поля) + ПЗ
Стадия П / Расчетная температура наружного воздуха: зимняя для расчета отопления минус 51 °С; средняя отопительная минус 18,8 °С; продолжительность отопительного периода 259 суток. Источник теплоснабжения - тепловые сети с параметрами 95-70 °С. Теплоноситель для систем отопления - вода с параметрами 90-70 °С. Теплоснабжение калориферов приточных установок систем ПВ1 осуществляется по независимой схеме через пластинчатый теплообменник фирмы "Ридан". Во вторичном контуре в качестве теплоносителя принят пропиленгликоль ЭКО 50% (антифриз) "Теплый дом ЭКО" c температурой 80-60 °С. / Состав: комплект чертежей + Спецификация
ОГУ им. И.С.Тургенева / Проектирование сельского дома культуры с залом на 400 мест и спортзалом 24 х12 м. Этажность- 2-х этажное. Общая высота здания-10,8 м. Высота жилых этажей -4,2 м. Наличие подвала- 2,4 м. / Состав: 3 листа чертежи (план 1-го этажа, план 2-го этажа, фасад 1-13, фасад И-А, план перекрытия, план фундаментов, разреры, план кровли, узлы) + ПЗ (13 страниц)
Стадия Р / Период года - холодный, -36 оС. Система отопления - двухтрубная стояковая горизонтальная с нижней разводкой по полу первого этажа. Система отопления -закрытая, автономная. Параметры теплоносителя в системе отопления 90-70 оС. Расход тепла - 57624 кВт/ч./ Состав: комплект чертежей + Спецификация
ННГАСУ / Кафедра отопления и вентиляции / Вентиляция гражданского здания / Состав: 2 листа чертежи ( План 1-го этажа, План 2-го этажа, Разрез 1-1, Схема приточной схемы, Схемы вытяжных систем, План и разрез приточной установки, Схемы обвязки воздухонагревателей) + ПЗ (25 страниц).
ТГУ / Кафедра ТГВ / Объектом проектирования системы вентиляции является центр творчества с ориентацией основного фасада на север. Размер здания в осях 33 м х 24 м. Общая высота здания – 7,1 м. Строительный объем составляет 5623 м^3. Основное помещение – зрительный зал со сценой. Источник теплоты – ТЭЦ города с параметрами теплоносителя 150-70℃. Источник холодоснабжения – холодная водопроводная вода. / Состав: 2 листа чертежи + ПЗ.
КГАСУ / ТГВ / В данном курсовом проекте проектируются механические приточные и вытяжные системы, а также естественные вытяжные системы вентиляции помещений. Согласно требованиям, предъявляемым к данному объекту [2], проектируется отдельная механическая приточная система вентиляции с отдельной приточной камерой для зрительного зала. Также для кинопроекционной и киноперемоточной проектируется ответвление, от механической приточной системы П-1, подсоединенное через искрозащитный клапан. Воздуховоды остальных систем запроектированы шлакобетонные, прямоугольного сечения. Вытяжные системы удаляют воздух из помещений посредством вентиляторов расположенных на крыше. В зрительном зале в качестве вытяжной системы запроектированы дефлекторы, в количестве трех штук для возможности регулирования в зимний период. / Состав: 2 листа чертежи + ПЗ.
РД / Водяное спринклерное пожаротушение в здание Культурно-административном центре, на оборудовании фирмы Плазма Т (Спрут 2). Проектируемое здание представляет собой 9-ти этажное с одним подземным уровнем и группой технических помещений на кровле (техническим этажом) трапецевидное в плане строение с максимальными размерами 45,15х42,45 м. / Состав: комплект чертежей + ПЗ + Спецификации
Схема питания от ТПУ до ГРЩ принята TN-C. Напряжение сети 380/220В 50Гц. Катеория надёжности электроснабжения - 2. Система внутреннего электроснабжения принята типа TN-C-S. В качестве вводно-распределительного устройства используется установленный на объекте главный распределительный щит ГРЩ, состоящий из двух вводных, четырех линейных и секционной панелей серии ЩО59. Для обеспечения электроэнергий приемников 1-й категории предусматривается установка вводной панели с устройством АВР типа ВРУ1-18-80. Суммарная установленная мощность подлючаемого оборудования, составляет 404 кВт. Суммарная расчетная мощность подлючаемого оборудования, составляет 195 кВт. / Состав: комплект ЭМ - 30 листов чертежи, комплект ЭО - 13 листов чертежи + спецификации + ПЗ.
Чертежи в ArchiCAD18 (архивный проект .pla с вложенными библиотеками), пояснительная записка (осталась со стадии ПД), спецификация. Проект прошел экспертизу.
Стадия П / Проектируемое здание имеет неправильную форму с размерами по самым широким частям 30х63,3 м. Здание существующее.В рамках реконструкции пристраивается к существующему зданию вестибюльная группа помещений со стороны главного входа в здание, образуя с ним единый объем. / Состав: комплекты чертежей + Спецификация
Настоящим разделом проекта предусматривается защита установкой автоматического водяного пожаротушения здания центра культуры и досуга на 500 мест. Ввод городской сети в здание предусмотрен трубопроводом диаметром 200 мм (2 ввода). Давление на вводе в водопитающем трубопроводе не менее 10 м. Расчетный расход воды составляет: -73,6 л/с (265 м3/ч) при максимальном напоре 40 м - для системы АУПТ; -5,2 л/с (18,7 м3/ч) при максимальном напоре 40 м - для системы ВПВ. Проектом предусмотрена насосная установка Gtundfos на базе насосных агрегатов типа NB. Категория надежности электроснабжения системы противопожарной защиты - первая.
Обоснование принятой схемы электроснабжения: Схема питания от ТПУ до ГРЩ принята TN-C. Напряжение сети 380/220В 50Гц. Катеория надёжности электроснабжения - 2. Система внутреннего электроснабжения принята типа TN-C-S. В качестве вводно-распределительного устройства используется установленный на объекте главный распределительный щит ГРЩ, состоящий из двух вводных, четырех линейных и секционной панелей серии ЩО59. Для обеспечения электроэнергий приемников 1-й категории предусматривается установка вводной панели с устройством АВР типа ВРУ1-18-80. Суммарная установленная мощность подлючаемого оборудования, составляет 404 кВт. Суммарная расчетная мощность подлючаемого оборудования, составляет 195 кВт.
Силовое электрооборудование и электрическое освещение. По степени надежности электроснабжения помещения дома культуры относятся ко 2 категории, приборы ПОС, пожарные насосы - к 1 категории. Питание электроэнергией осуществляется от ТП кабельными линиями. Основными потребителями электроэнергии дома культуры являются осветительное и технологическое оборудование. Силовые и осветительные щиты приняты отечественного изготовления со степенью защиты IP31 и IP54. Учет электроэнергии осуществляется счетчиками на ВРУ. Распределительные сети выполняются кабелем ВВГнг-LS, прокладываемым подготовке пола и в штрабах стен в ПВХ трубах. Система заземления -TN-C-S. Состав: комплект чертежей + спецификации
