Котлован – это выемка в грунте, которая выполняется для строительства фундаментов, подземных сооружений, прокладки коммуникаций и других работ. Проект котлована разрабатывается при проектировании объекта и входит в состав документации на здание. Проект нужен, если выемка грунта выполняется на глубину больше 2 м, при строительстве котлована с укрепленными стенами, и при организации водоотвода. Разработка проекта котлована начинается с изучения информации о площадке для строительства. Выясняют состав грунта, плотность и несущую способность, уровень грунтовых вод, глубину промерзания земли. Изучают проекты близко расположенных зданий, подземных сооружений и коммуникаций. В проекте предусматриваются меры по предотвращению разрушения объектов, которые расположены в зоне строительства: опор мостов, линий электропередач. Производится согласование проектной документации с организациями, которые эксплуатируют эти объекты.
При проектировании выполняют чертеж котлована, разрабатывают условия организации и выполнения работ, и планируют защитные мероприятия.
Размеры котлованов определяют с учетом параметров строящихся объектов и условий безопасности. Размеры в плане увеличиваются на величину опалубки, толщину гидроизоляции, величину проходов для людей при строительстве. При разработке плана, для предотвращения обрушения, предусматривают откосы или укрепление стенок.
Чертеж плана котлована разрабатывается в зависимости от глубины выемки, состояния грунта и нормативов строительных работ:
- с откосами;
- с вертикальными стенками.
Откосы выполняют в сухих, плотных грунтах. Если глубина менее 5 м, то крутизна откоса определяется по нормативам. Если – более 5 м, то величина крутизны рассчитывается. Котлованы без откосов выполняют без крепления и укрепленные. Без крепления – в сухих, устойчивых грунтах, ненадолго. Для укрепления земли используют шпунтовые заграждения, анкерные или закладные крепления. Чертеж котлована под фундамент предусматривает размещение устройств для снижения уровня воды. При проектировании земляных работ рассчитываются объемы грунта, который вынимается при строительстве фундамента, траншей для заезда и выезда техники. Производится расчет объемов работ по обратной засыпке землей выемок, сбоку от фундамента. При проектировании земляных работ для строительства можно использовать типовой проект котлована. Скачать чертежи и расчеты, и переработать согласно конкретным условиям, можно при условии соблюдения требований СНИП и норм безопасности. Используется и проект котлована dwg, который хранит многомерные данные в пространственном изображении.

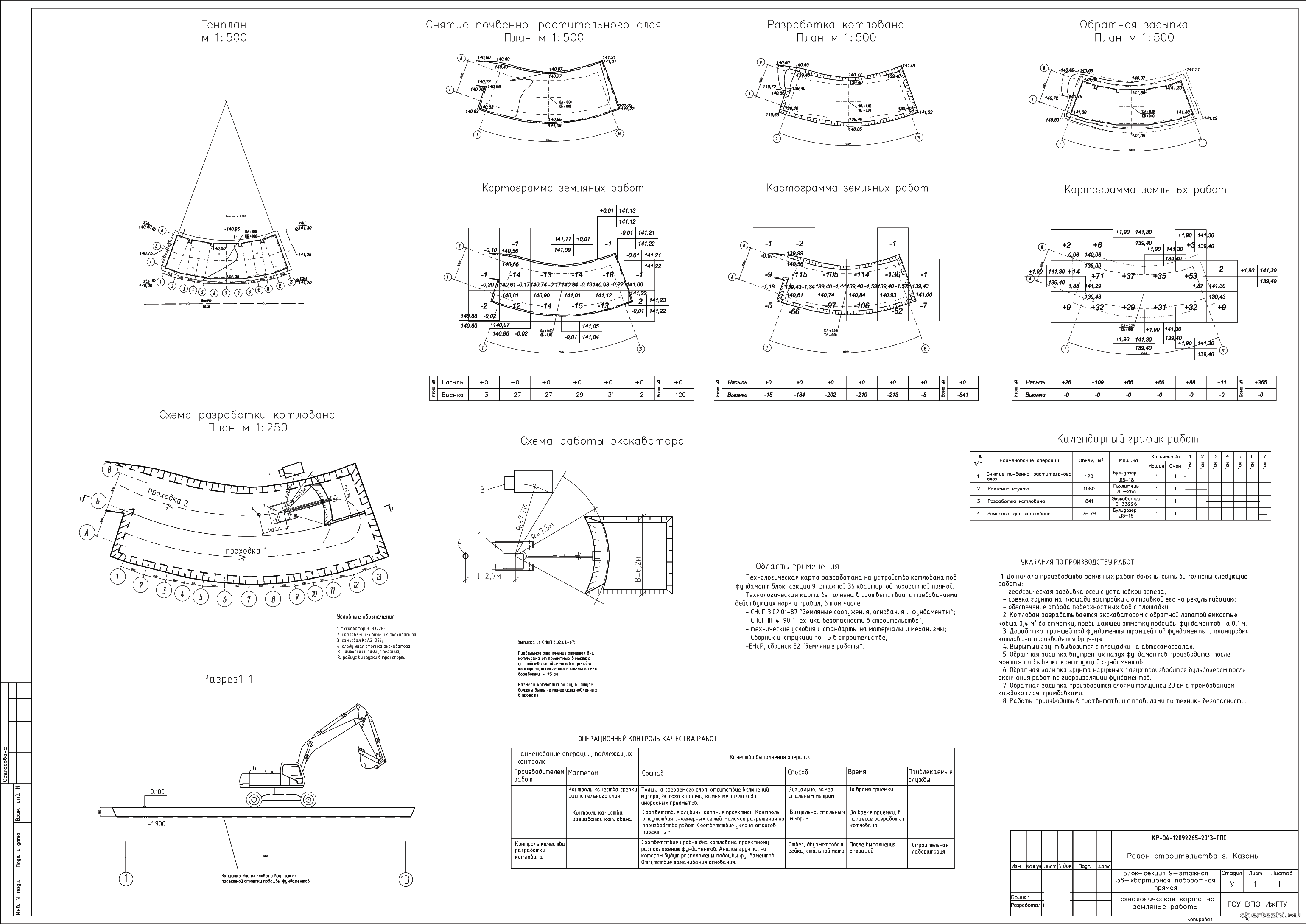

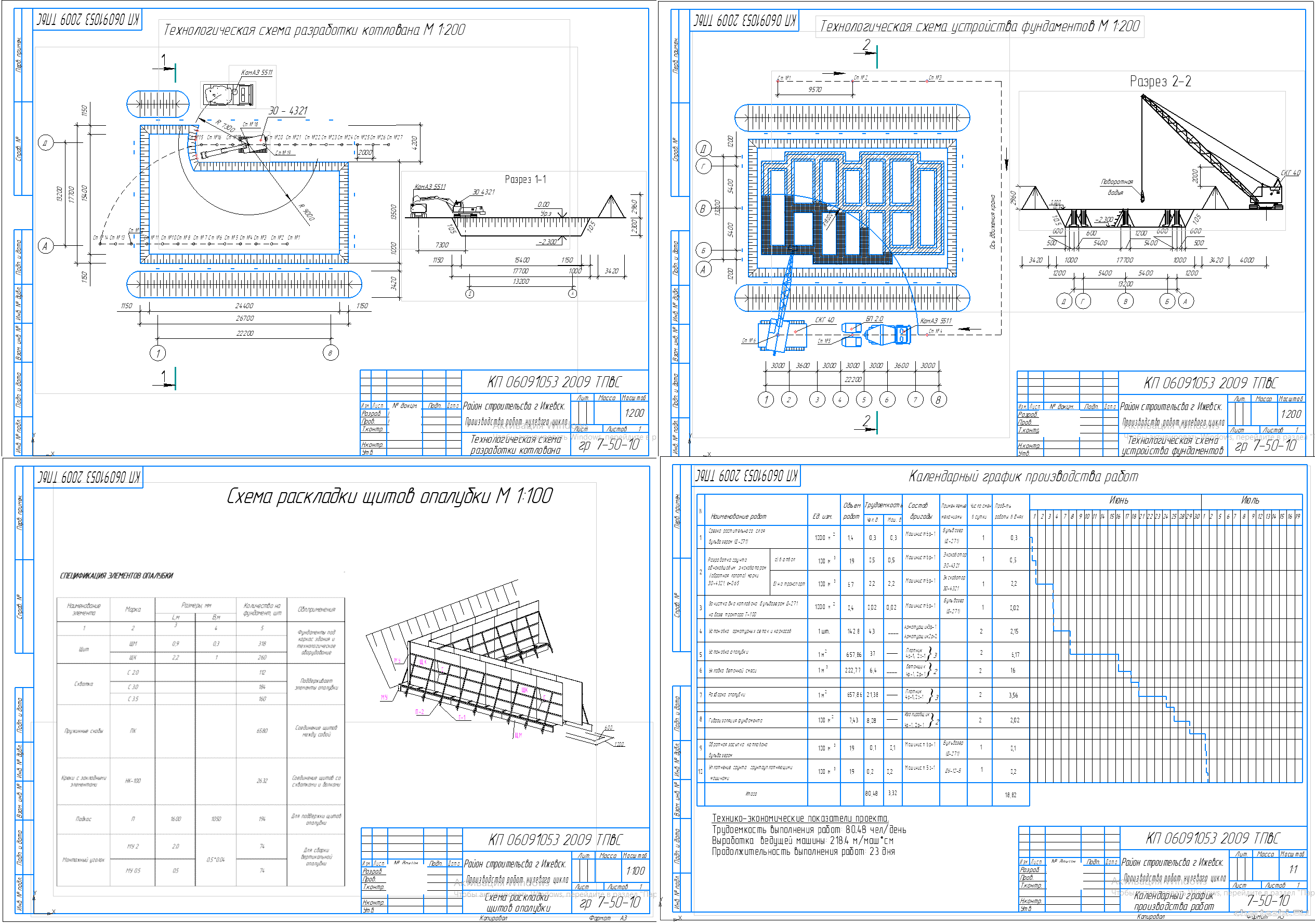

Сборник проектов собран в ручную для метки "Проекты и чертежи котлована". Подборка не содержит всех проектов, не нашли по метке воспользуйтесь поиском по каталогу проектов.

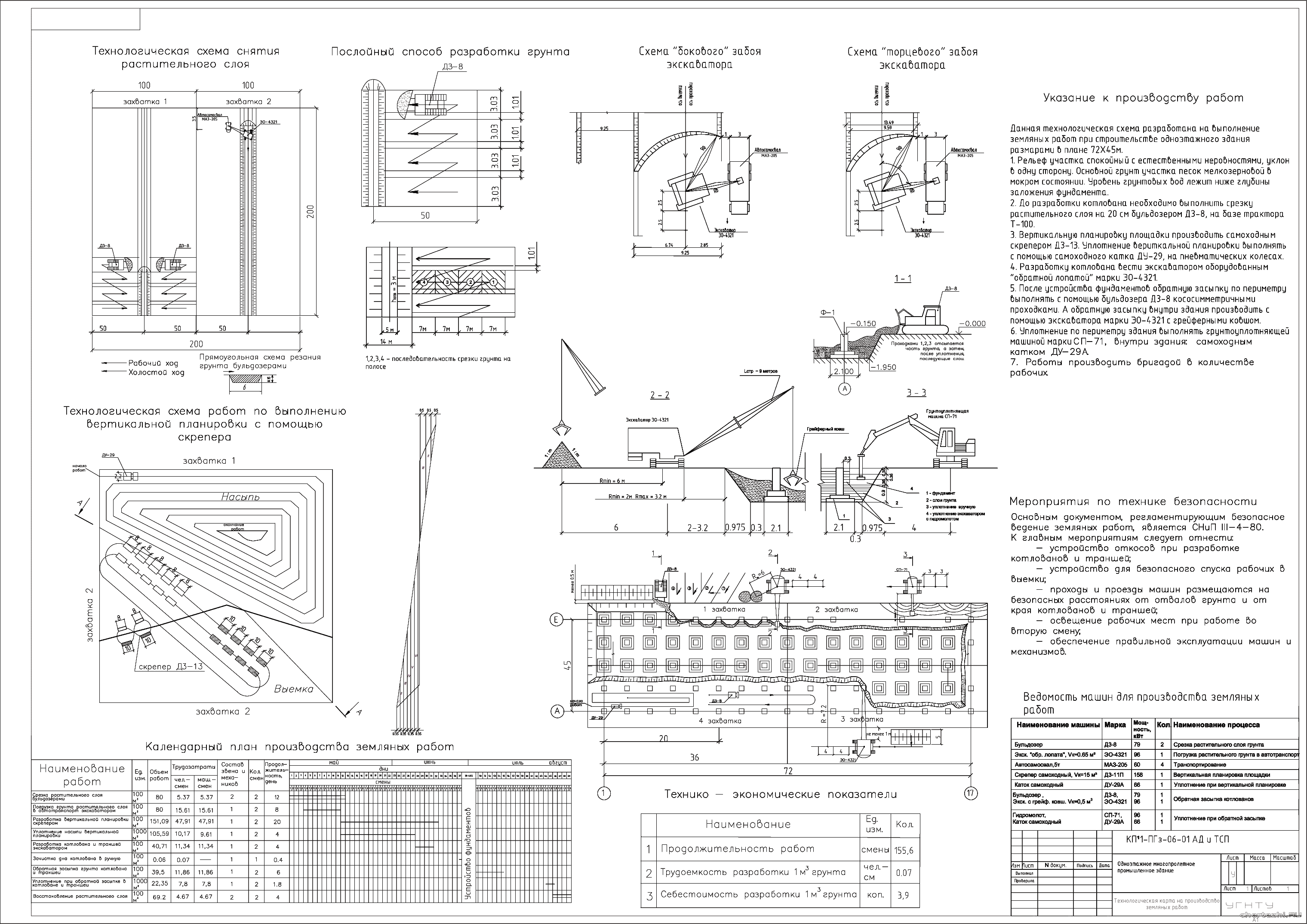

ВолгГАСУ / Кафедра ТСП / по дисциплине "Технологические процессы в строительстве" / Разработка котлована и железобетонных отдельно-стоящих фундаментов / Состав: 1 Лист А1 (Основные схемы работ машин, план здания, план с котлованом, поперечный разрез, график производства работ, план движения бульдозера и экскаватора) + Пояснительная записка
