Насосом называется устройство, которое предназначается для повышения давления или придания энергии среде, при перемещении. Чертеж насоса определяет конструкцию механизма, характеристики деталей и принцип работы. При проектировании необходимо выполнять следующие условия:
I. Надежность конструкции.
II. Экономичность и простота обслуживания.
III. Высокий КПД.
IV. Широкий диапазон параметров.
V. Взаимозаменяемость деталей.
VI. Небольшие размеры и вес.
VII. Удобство установки и снятия. Сборочный чертеж насоса показывает изображение, размеры, технические требования и другие необходимые данные для изготовления, сборки и контроля качества узла. Спецификация отражает перечень деталей, которые входят в состав конструкции.
На нашем сайте найдете чертеж насоса Компас, различных конструкций. Представлена конструкторская документация на механизмы, которые выбираются или разрабатываются для следующих проектов:

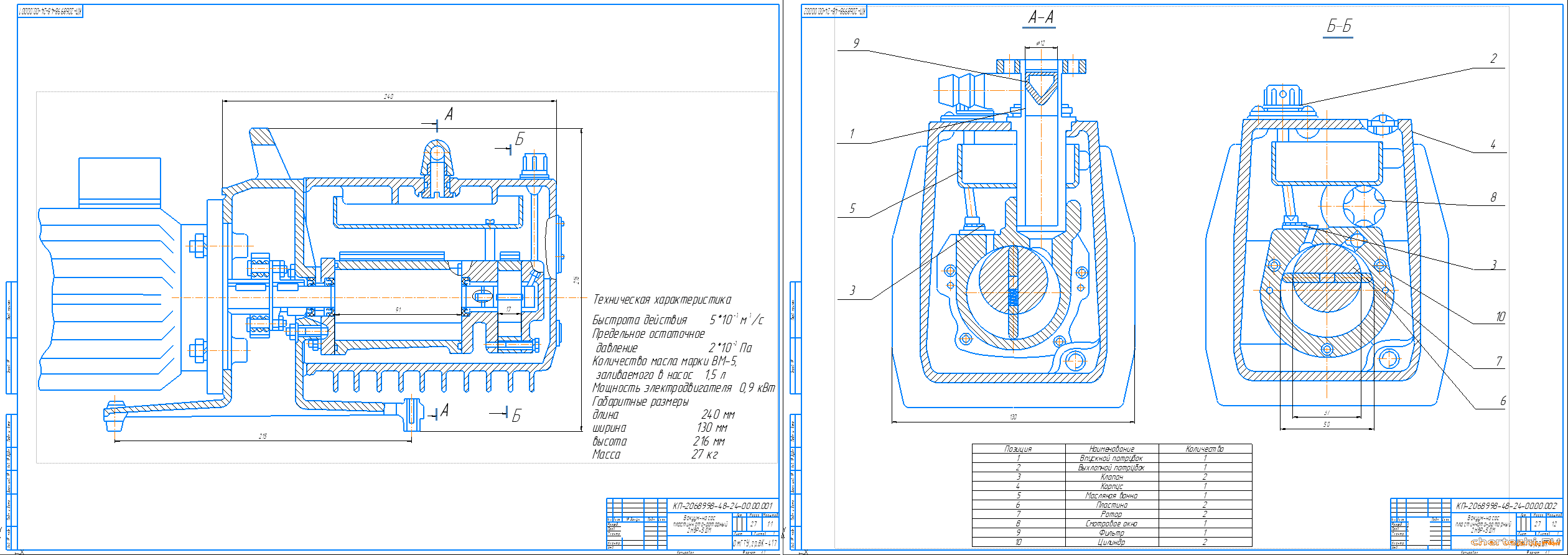

1. Вакуум-насос пластинчато-роторный.
2. Буровой поршневой насос.
3. Индивидуальный тепловой пункт с насосной, для жилого дома.
4. Реконструкция канализационной насосной станции.
5. Модернизация пластинчатого насоса.
6. Нефтяной насос.
7. Процесс перемещения жидкостей в аппаратах и трубопроводах насосами различного действия, и др. Чертеж насоса автокад на сайте, представляет устройство узлов, которые отличаются по принципу действия. Это – объемные, лопастные и струйные насосы.
Объемные насосы работают по методу вытеснения, путем изменения объема гидравлической системы. Лопасти вращающегося колеса являются рабочим механизмом лопастных насосов. Перемещение среды происходит за счет создания центробежной силы при вращении колеса, при котором в центральной части создается разряжение, а в отдалении повышается давление. Струйные насосы работают по принципу нагнетания. В трубопровод вмонтировано зауженное сопло, которое повышает давление на выходе.
Сайт предлагает чертежи насосов скачать, и использовать для:
- выбора конструкции;
- проектирования;
- модернизации;
- ремонта;
- обслуживания оборудования.
На сайте представлен чертеж насоса dwg в программе AutoCad в разных разработках – сборочные чертежи, деталировки, схемы и габаритные чертежи. Габаритный чертеж насоса определяет установочные и присоединительные размеры, габаритные размеры узла, с указанием движущихся, выступающих элементов. По таким чертежам не выполняют операции сборки и контроля, они нужны для представления об узле и расположении составных частей друг относительно друга. На них указываются условия:
- эксплуатации;
- транспортировки;
- хранения; - применения.
Сборник проектов собран в ручную для метки "Расчеты и чертежи насосов". Подборка не содержит всех проектов, не нашли по метке воспользуйтесь поиском по каталогу проектов.
КНИТУ / кафедра МАХП / Расчет и подбор оборудования для узла разделения бензол-толуольной фракции. Установка предназначена для разделения бензол-толуольной (бентол) на бензол и толуол. / Состав: 3 листа чертежи (сборочный чертеж ректификационной колонны - 2 листа, общий вид насоса - 1 лист) + пояснительная записка + спецификации (насос, колонна)
ОмГТУ / Кафедра ГМиТМ / Целью курсового проекта является проектирование роторного аксиально-поршневого гидронасоса. При заданных параметрах подачи, давлении нагнетания и числе оборотов необходимо разработать конструкцию насоса. / Состав: 4 листа чертежи + ПЗ
УГТУ / Кафедра Машины и оборудование нефтяной и газовой промышленности / по Машины и оборудование для бурения нефтяных и газовых скважин / Состав: 3 листа чертежи + ПЗ + спецификации
МГТУ / Кафедра вакуумной и компрессорной техники / Состав проекта: 4 листа - продольный и поперечный разрезы, деталировка, графики. Пояснительная записка. Расчет насоса в маткад.
МГТУ им.Н.Э.Баумана / Кафедра Гидромеханика, гидромашины и гидропневмоавтоматика/ по дисциплине "Лопастные машины и гидродинамические передачи" / 5 листов чертежи + ПЗ
МГТУ / В архиве содержится записка состоящая из конструкторской, исследовательской, технологической частей, плюс экономическая часть, экологическая часть (в пз нет листа содержания). 12 листов А1 с чертежами и плюс прототип насоса на формате А0
ЮУрГУ / Кафедра: «Гидравлика и гидро-пневмосистемы» / по дисциплине: «Объёмные гидромашины» / Фаил содержит в себе: ПЗ, чертёж поршня, чертёж поршня в сборе, чертёж шатуна, чертёж аксиально-пошневого насоса и спецификацию
СамГТУ / Кафедра ТЭ и РТС / по дисциплине «Насосы и компрессоры» / Произвести необходимые расчеты и подобрать оптимальный вариант насоса для подачи орошения в колонну К-1 из ёмкости Е-1 при следующих условиях: 1. Наименование перекачиваемой жидкости – ТМ (мазут флотский (тяжелый)); 2. Расход перекачиваемой жидкости – 65 м3/ч 3. Давление (избыточное) в ёмкости – 0,15 МПа 4. Давление (избыточное) в колонне – 1,10 МПа 5. Температура жидкости в ёмкости – 100°С Температура жидкости в колонне - 320°С / Состав: 5 листов чертежи (насос в разрезе, установочный чертеж, ротор, вал, рабочее колесо) + спецификации + ПЗ.
Основная область использования насоса ОНЦ — перекачивание молока и других аналогичных по химической активности и вязкости пищевых продуктов, слабоагрессивных жидкостей (имеющих водородный показатель pH5-10), соляных растворов, нейтральных и легковоспламеняющихся жидкостей (пиво, спирт, вино, соки и химические реактивы), температура которых не более +105 градусов по Цельсия. / 3 листа чертежи (насас ВО / подушка / ремонтный чертеж вала) + ПЗ.
БНТУ / Задание: спроектировать восьми ступенчатый центробежный насос обеспечивающий параметры подачи Q=0,028 м3/с, напор Н=70 м, частоту вращения рабочего колеса ω=180, рабочей жидкостью является вода с плотностью ρ=1000кг/м3. / Состав: 4 листа чертежи + ПЗ.
УГНТУ / Кафедра нефтегазопромыслового оборудования / Дисциплина «Техника и технология бурения нефтяных и газовых скважин» / Данная курсовая работа посвящена расчету элементов бурового насоса УНБ-600 который является в настоящее время самым оптимальным выбором в практике бурения. Буровые насосы предназначены для нагнетания в скважину промывочной жидкости с целью очистки забоя от выбуренной породы (шлака) и выноса ее на дневную поверхность; охлаждения и смазки долота; создания гидромониторного эффекта при бурении струйными долотами; приведения в действие забойных гидравлических двигателей. Рабочие органы буровых насосов преимущественно выполняются в виде поршней. / 11 листов чертежи + спецификации + ПЗ.
НИУ МЭИ / Кафедра гидромеханики и гидравлических машин / Специальность «Гидромашины, гидроприводы и гидропневмоавтоматика» / Проект на степень бакалавра содержит гидравлический расчет гидросистемы для гидроаккамулирующей электростанции, разработку технического задания, проектирование лопастного вертикального центробежного насоса марки 60ВЦ-1.6/63(работающий при частоте вращения 750 об/мин). Расчет, обосновывающий технико-экономическую эффективность спроектированного насоса, а также размерно-технологический анализ собираемости и работоспособности спроектированного насоса. Все расчеты сопровождаются необходимые чертежами, эскизами и плакатами. Представлен 1 лист чертеж - Сборочный чертеж насоса и приложена к нему РПЗ по подбору и проектированию насоса для гидроаккумулирующей станции.
