Среди образовательных заведений школам уделяется особое значение. Здесь дети получат базовое образование и будут учиться до совершеннолетия. Поэтому здание должно быть тщательно спланировано, чтобы максимально благоприятно влиять на формирование личности. Как правило, для возведения нового образовательного учреждения используют готовый проект школы. При этом современные требования постепенно меняются, что требует внесения некоторых изменений.
Особенности проектирования школьных учебных заведений
Раньше строительство образовательных учреждений для школьников выполнялось по заранее утвержденному типовому проекту школы. Сейчас же при строительстве объектов образовательного назначения учитывают большое количество факторов.
Для возведения зданий применяются технологии монолитно-кирпичного строительства. Требования к расположению помещений также должны быть соблюдены. Хозяйственные комнаты и учебные классы должны быть максимально отдалены. Уровень освещенности помещений должен соответствовать существующим нормам.
Помимо определенных норм возведения зданий должны быть выполнены следующие требования в проекте общеобразовательной школы:
• Создание максимально благоприятной атмосферы для получения знаний и раскрытия творческих способностей учеников;
• Оптимальное расположение раздевалок, медпункта, туалетов и других специальных помещений;
• Планировка инфраструктуры на территории школы.
На нашем сайте chertezhi.ru можно скачать проект школы различной планировки и вместимости, который соответствует нынешним требованиям. При этом его можно при желании дополнить или изменить. Проект средней школы будет прекрасной основой для создания нового учебного заведения с индивидуальной доработкой.
Сборник проектов собран в ручную для метки "Проект школы". Подборка не содержит всех проектов, не нашли по метке воспользуйтесь поиском по каталогу проектов.
РП / Отопление школы - центральное, от теплового пункта. Теплоноситель в системе отопления и теплоснабжения - вода с температурой 90-70. Система отопления - двухтрубная. Нагревательные приборы - алюминиевые секционные радиаторы марки S3 500/100 "Fondital". Трубопроводы системы отопления монтируются из полипропиленовых труб,тип PN20, марки PPR-C. В здании школы запроектирована система вытяжной вентиляции из помещений сан.узлов и из лаборатории химии. Вытяжка воздуха осуществляется канальными вентиляторами марки "Канал-Вент"(ООО"Веза"). Вытяжка из учебных помещений - естественная. / Состав: комплекты чертежей ОВ, ВК + Спецификации.
ЮГУ / Кафедра строительных технологий и конструкций / Архитектурная часть дипломного проекта по специальности ПГС, содержит полностью весь раздел архитектура: 3 листа чертежи (фасады, разрезы, планы этажей, генплан) + ПЗ. Район строительства относится к 1-му климатическому району, подрайон 1Д. Класс сооружения – II. Степень огнестойкости – II. Фундаменты - Свайные с монолитным ростверком, бетонные ленточные по ростверку. Стены - Кирпичные 3-х слойные.
МГАКХиС / Факультет Инженерно-строительный / Специальность 290302 "Промышленное и гражданское строительство” / Кафедра "Железобетонных конструкций" / С учетом рельефа местности здание запроектировано 2-х этажным с цокольным этажом в 2-х уровнях. Блок «А» располагается в осях 1-7; Г-К. Высота этажа 3,30 м. Сообщение между этажами осуществляется по двум лестничным клеткам, имеющим прямой выход на улицу. В настоящем проекте принята конструктивная бескаркасная схема с продольными несущими стенами и редко расположенными диафрагмами жесткости. Пространственная жесткость здания обеспечивается совместной работой стен с дисками перекрытий. Фундаменты – ленточные сборные железобетонные из бетонных блоков по ГОСТ 13579-78 и фундаментных подушек по серии 1.112-5 (в.2). Наружные стены для соответствия новым теплотехническим нормативам выполняются трехслойными на гибких связях с использованием эффективного утеплителя БИСИПОР. / Состав: 11 листов чертежи + перспектива (.jpg) + ПЗ (разбросана по разным файлам, нужно собирать)
Водоснабжение здания предусмотрено системами раздельного хозяйственно-питьевого (В1) и противопожарного (В2) водопроводов. Хозяйственно-питьевое водоснабжение - на привозной воде. Двухсуточный запас воды хранится в баках запаса питьевой воды емкостью 2 х 7,5м3 в здании котельной. Для очистки воды от повторного загрязнения в помещении теплового узла здания школы установлена ультрафиолетовая установка очистки воды ОДВ-2С-1.5 производительностью 1,5 м3/час. Система противопожарного водопровода - сухотруб. Заполнение системы - от кнопок, установленных в шкафах пожарных кранов. Горячее водоснабжение - от накопительных электроводонагревателей емк. 10, 30, 50, 100, 200 л. В помещениях горизонтальные участки трубопроводов систем канализации прокладываются над полом, с уклоном 0,02-0,03 по ходу движения сточных вод в сторону стояков и опусков. Прокладка трубопроводов систем канализации в помещениях - открытая.
ИНЭКА. Кафедра ТСП. Проект по дисциплине «Архитектура гражданских и промышленных зданий и сооружений». Климатический район II. Школа представляет собой набор помещений необходимых для удобства учеников и их учителей, приблизительно на 360 человек. Даная школа состоит из 2-х этажей. Для разработки проекта была выбрана стеновая конструктивная система с поперечными несущими стенами и каркасно-панельная система. Стены представляют собой трехслойную конструкцию. 2 листа чертежи + ПЗ.
Водоотведение осуществляется самотеком в существующий городской коллектор канализации. Из здания выполнено два выпуска канализации. Расчетные расходы хоз-бытовых сточных вод жилой части дома составляют: Qс=10,0 м3/сут; qч =2,565 м3/час; qс =1,201 л/с. Внутренняя сеть хоз-бытовой канализации выполнена из полипропиленовых труб. В ИТП и водомерном узле из приямков вода откачивается при помощи погружного электронасоса «ГНОМ 10-10», мощностью 0,95 кВт. Источником хоз-питьего противопожарного водоснабжения является существующий городской водопровод. Расчетные расходы воды холодного водоснабжения составляют:Холодная вода: 6,00 м3/сут; 1,455 м3/час; 0,722 л/с. Гарантийный напор в существующей сети водопровода составляет 20 м, при пожаре 24 м. Горячее водоснабжение запроектировано от ИТП. Расчетные расходы воды горячего водоснабжения составляют: Горячая вода: 4,00 м3/сут; 1,238 м3/час; 0,645 л/с.

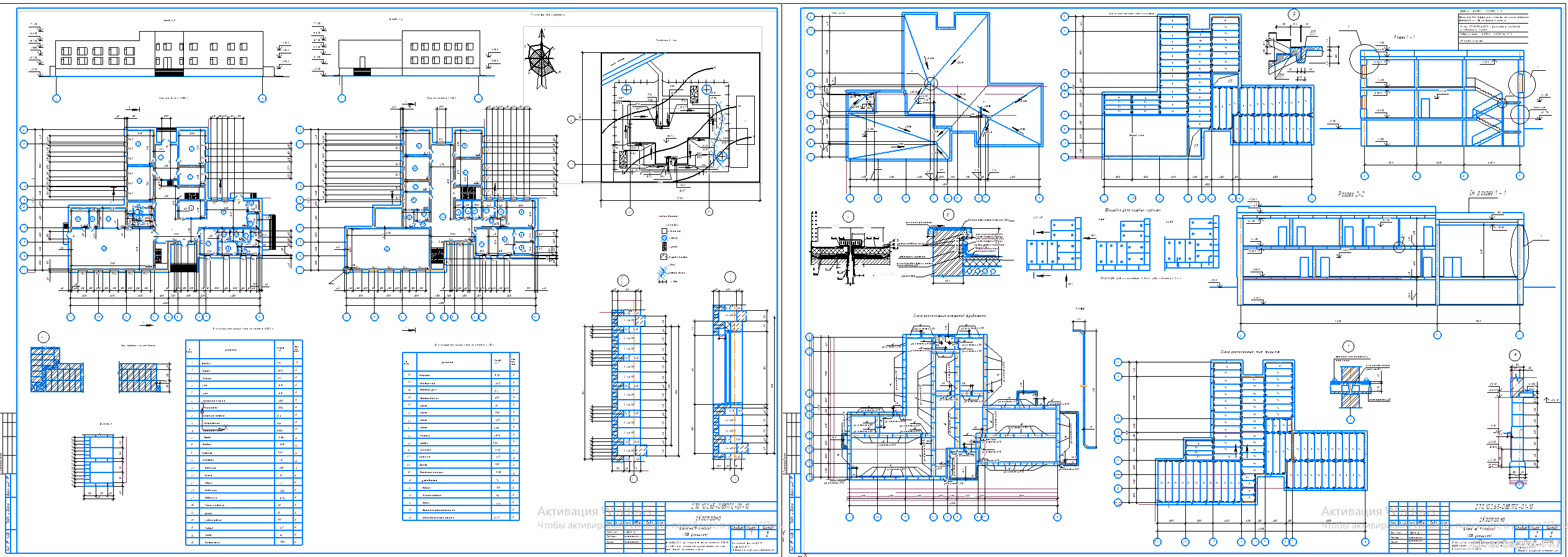

МГУПС / Архитектура гражданских зданий и сооружений. / 2 листа чертежи А1: Планы этажей. Фасад. Ген.план. Фундаменты. План кровли. Разрез. Планы перекрытий и покрытий. Экспликация полов. Раскладка перемычек. Основные узлы + ПЗ.
Водоснабжение здания обеспечивается от двух вводов ø100 мм от водопроводной сети диаметром ø200 мм. Секундный расход составляет 4,41 л/с. На месте вводов в здание в подвальных помещениях предусматривается водомерный узел со счетчиком ВКСМ-50 на хозяйственно-питьевой линии и со счетчиком ВКСМ-80 на пожарно-резервной линии. В проекте предусмотрена циркуляция горячей воды. Для сброса бытовых сточных вод используются существующие выпуски диаметром 100 мм в колодцы 151, 192. Секундный расход сточных вод составляет 5,94 л/с.
Степень огнестойкости здания- II. Класс ответственности- II. Степень долговечности- II. Климатические условия площадки строительства- IIIВ. Двухэтажное здание школы и детского сада имеет в плане сложную форму и и состоит из трех блоков (Блок 1, Блок 2 и Блок 3). Наружные стены выполняются из облегченной кирпичной кладки (колодцевой).
Степень огнестойкости здания- II. Класс ответственности- II. Степень долговечности- II. Двухэтажное здание школы и детского сада имеет в плане сложную форму и состоит из трех блоков (Блок 1, Блок 2 и Блок3). Здание школы запроектировано с учетом группировки помещений в секции и группы. Наружные стены выполняются из облегченной кирпичной кладки (колодцевой).
Вентиляция столовой общеобменная приточно-вытяжная с механическим побуждением. Воздухообмен в подсобных помещениях определен по кратностям, в горячем цехе -на разбавление избытков тепла и ассимиляцию вредностей / Состав: комплект чертежей 4 листа, без спецификаций

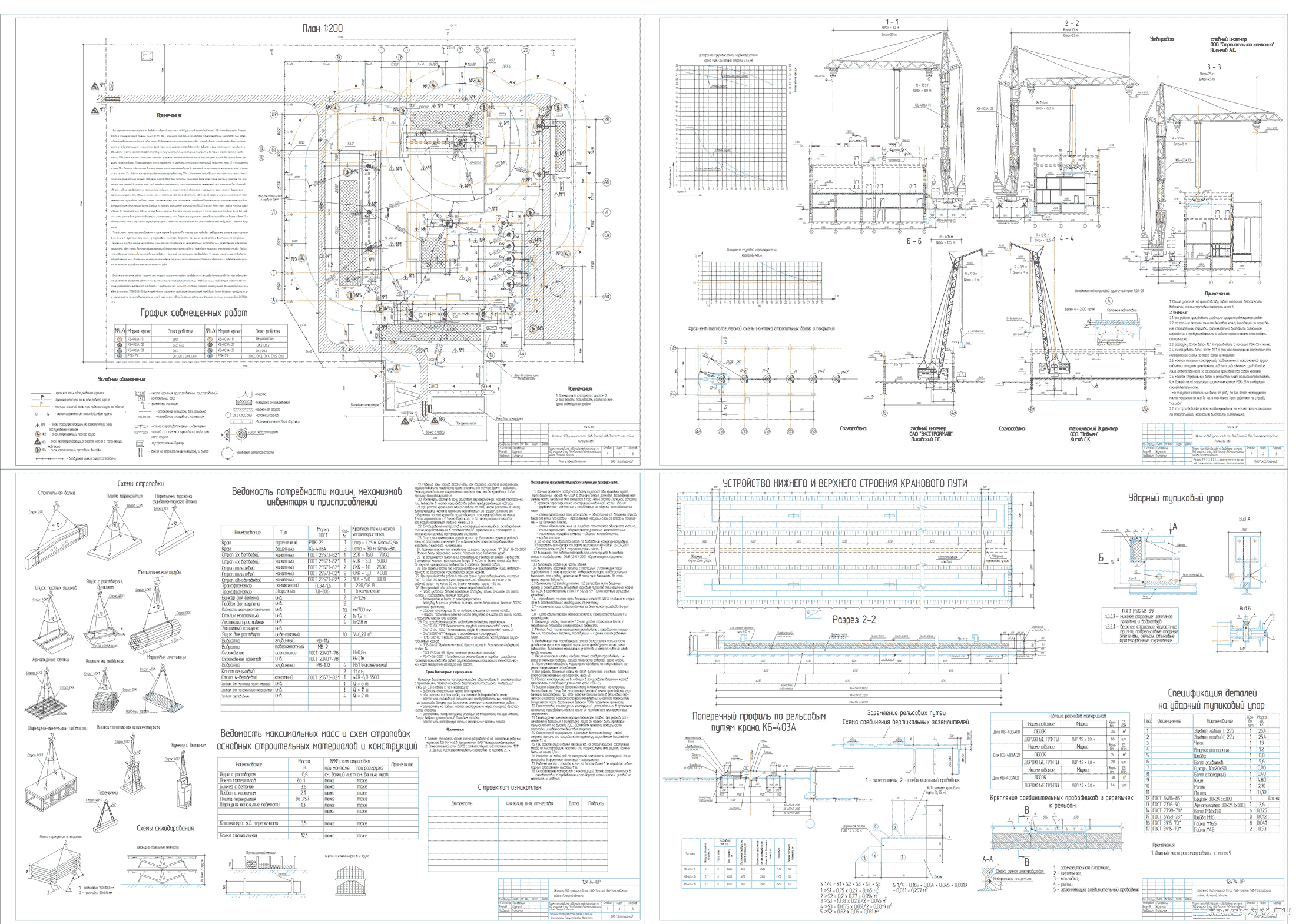

По дисциплине "Технология строительный процессов" / В данном курсовом проекте разработана технология производства работ нулевого цикла для общественного здания - школа на 11 классов (422 учащихся). Здание запроектировано с фундаментом ленточного типа сборном исполнении и со сборным фундаментом стаканного типа. В данном проекте произведен расчет следующих видов работ: земляные работы, монтажные работы, бетонные работы / Состав: 2 листа чертежи + ПЗ
