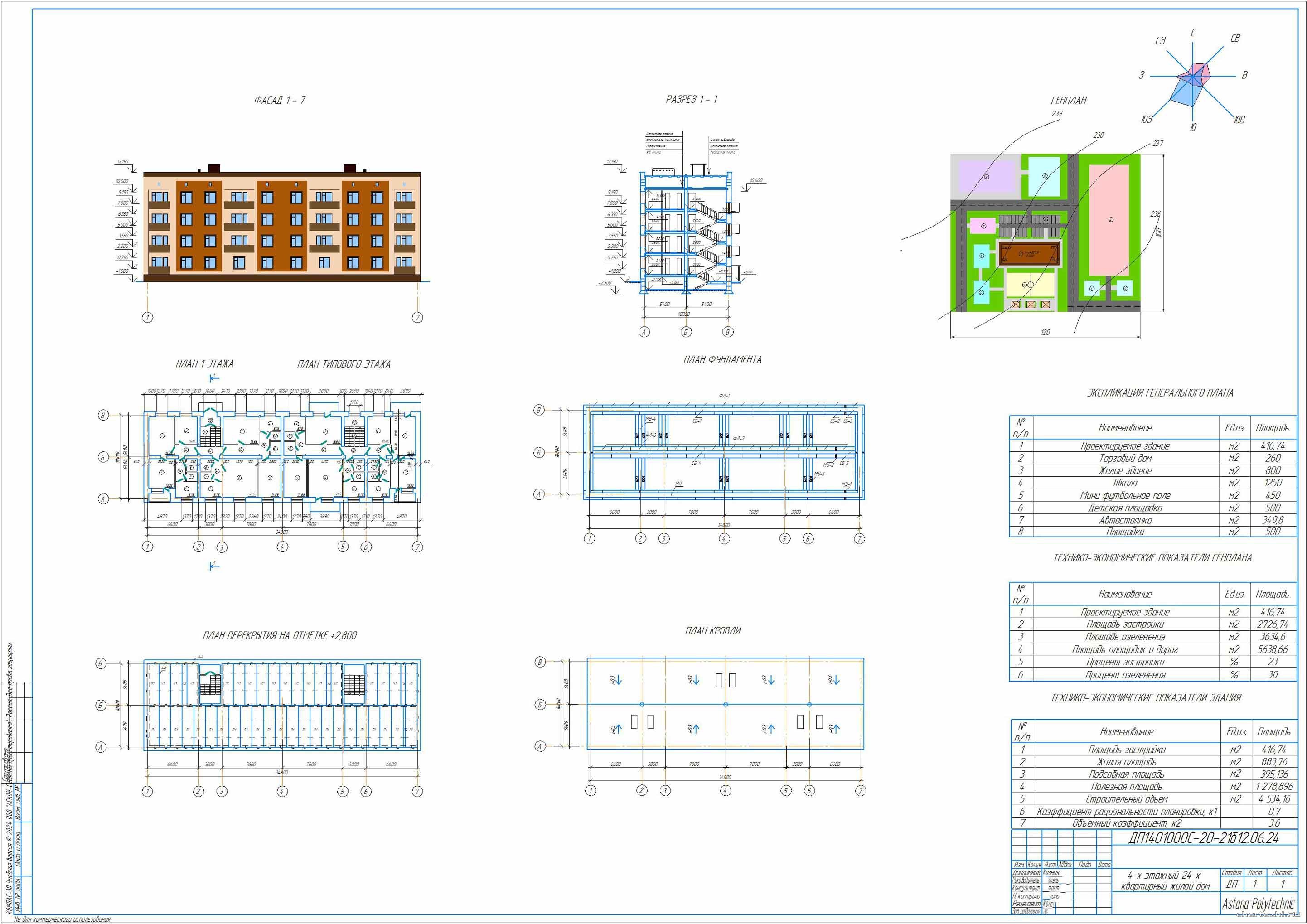

Коротко о файле:Высший Политехнический колледж г. Астана / Проектирование многоквартирного жилого дома. / Состав: 1 лист чертеж (план фундамента, план на отметке 0.000, план плит перекрытия, план кровли, фасад, разрез, генплан и роза ветров) + ПЗ (14 страниц).
Содержание
Введение
1. АРХИТЕКТУРНО-КОНСТРУКТИВНАЯ ЧАСТЬ
1.1 Генеральный план
1.2 Охрана окружающей среды
1.3. Общая характеристика проектируемого здания
1.4 Конструктивные решения элементов проектируемого здания
СПИСОК ИСПОЛЬЗУЕМЫХ ИСТОЧНИКОВ
Жилой дом прямоугольной формы с размерами в осях 35.68х11.68м. Тип объемно-планировочного решения секционного типа.
С 1-го по 4-е этажи расположены жилые квартиры. Высота жилых этажей - 2,8м. Над последними жилыми этажами находятся неотапливаемые тех. этаж, высотой 1,5м. В каждой квартире предусмотрены балконы. Санитарные узлы запроектированы отдельны.
Количество квартир во всем доме 24:
1-комнатных - 8 шт
2-комнатных - 8 шт
3-комнатных - 8 шт
Конструктивный тип: бескаркасное здание, то есть несущими элементами являются наружные и внутренние стены. Конструктивная схема здания с продольными несущими стенами.
Фундамент – ленточный с монолитным поясом, представляет собой замкнутый контур из железобетонных балок, возводимый под всеми несущими стенами здания и передающий подлежащему грунту нагрузку от здания.
Гидроизоляция - горизонтальная гидроизоляция принята из рубероида.
Стены наружные - из керамического пустотелого кирпича размерами 250х120х65
по ГОСТ 530-2012 не менее 15% пустот, толщиной 640 мм в 2.5 кирпича на цементно-песчаном растворе марки М100.
Внутренние стены выполнить из керамического пустотелого кирпича размерами 250х120х65 ГОСТ 530-2012 толщиной 380мм в 1.5 кирпича.
Перемычки - сборные железобетонные для оконных и дверных проемов ГОСТ 948-84.
Перегородки - из гипсокартона.
Перекрытия и покрытия сборные из железобетонных панелей с круглыми 7 пустотами по серии 1.141-1.
