Коротко о файле:РП /Проектом предусмотрены 4 системы для здания ФОК по нормам и правилам РК, актуальным на 2024 год. Проект прошел экспертизу. В проекте присутствует 4 полноценные системы: АПС - автоматическая пожарная сигнализация адресная на базе оборудования "Болид", СОУЭ - речевое оповещение, светозвуковое оповещение на базе "Рупор", СДС - система двусторонней связи для МГН на базе оборудования "Тромбон-СОРС", АГПТ - газовое пожаротушение на базе АСПТ и Firex. Присутствует расчет акустики согласно нормам РК. в проекте показано расположение оборудования АПС в шкафу. / Состав: комплект чертежей + спецификация + кабельный журнал.
Данным проектом предусмотрено;
- автоматическая пожарная сигнализация;
- система свето-звукового и речевого оповещения;
- автоматическая система газового пожаротушения;
- система двусторонней связи с дежурным для МГН.
АПС:
Проектируемая система автоматической пожарной сигнализации (АПС) строится на базе интегрированной системы ИСО "ОРИОН" НВП «БОЛИД». Сигнал "Пожар" передается на прибор контроля и управления С2000М в центральный пожарный пост с круглосуточным дежурством (п.106 "Помещение охраны"). Управление системой осуществляется через пульт С2000М. Объединение приборов в единую систему предусмотрено по интерфейсу RS-485.
Для организации АПС применены контроллеры двухпроводной адресной подсистемы "С2000-КДЛ". В качестве пожарных извещателей приняты адресно-аналоговые дымовые ДИП-34А-03.
СОУЭ:
Для оповещения людей о пожаре используются прибор управления РО "Рупор-300", свето-звуковые оповещатели «ОПОП 124-7» и речевые оповещатели "Sonar SWS-103B". В центральном пожарном посту с круглосуточным дежурством (п.106 "Помещение охраны") установлены пульт С2000М и пультом управления СОУЭ "Микрофонная консоль-20". Световые оповещатели «Выход» имеют питание 220 В.
АГПТ:
Разделом предусматривается защита помещений 57 "Серверная" и 91 "Кроссовая" установкой автоматического газового пожаротушения объемным способом. В качестве огнетушащего вещества принят хладон HFC- 227ea. Подача газа осуществляется от модульной автономной установки АСПТ, располагаемой внутри защищаемого помещения. Хранение 100%-го резервного запаса газа предусматривается на складе предприятия. При этом время перезарядки установок пожаротушения не должно превышать 24 ч.
СДС для МГН:
Каждая зона безопасности для маломобильных групп населения оснащена селекторной связью с помещением пожарного поста, где предусматривается оборудование системой двусторонней связи с дежурным (комната охраны). Система двусторонней связи снабжена звуковыми и визуальными аварийными сигнальными устройствами. Снаружи помещений над дверью предусмотрены комбинированные устройства звуковой и визуальной (прерывистой световой) аварийной сигнализации.
Система двусторонней связи предусматривается на базе оборудования «Тромбон-СОРС». Система предназначена для организации двусторонней речевой связи с диспетчером, а также для обеспечения помощи маломобильным группам населения (МГН), для связи помещения пожарного поста и помещения насосной станции. Связь организуется между пультом диспетчера и абонентскими вызывными устройствами.

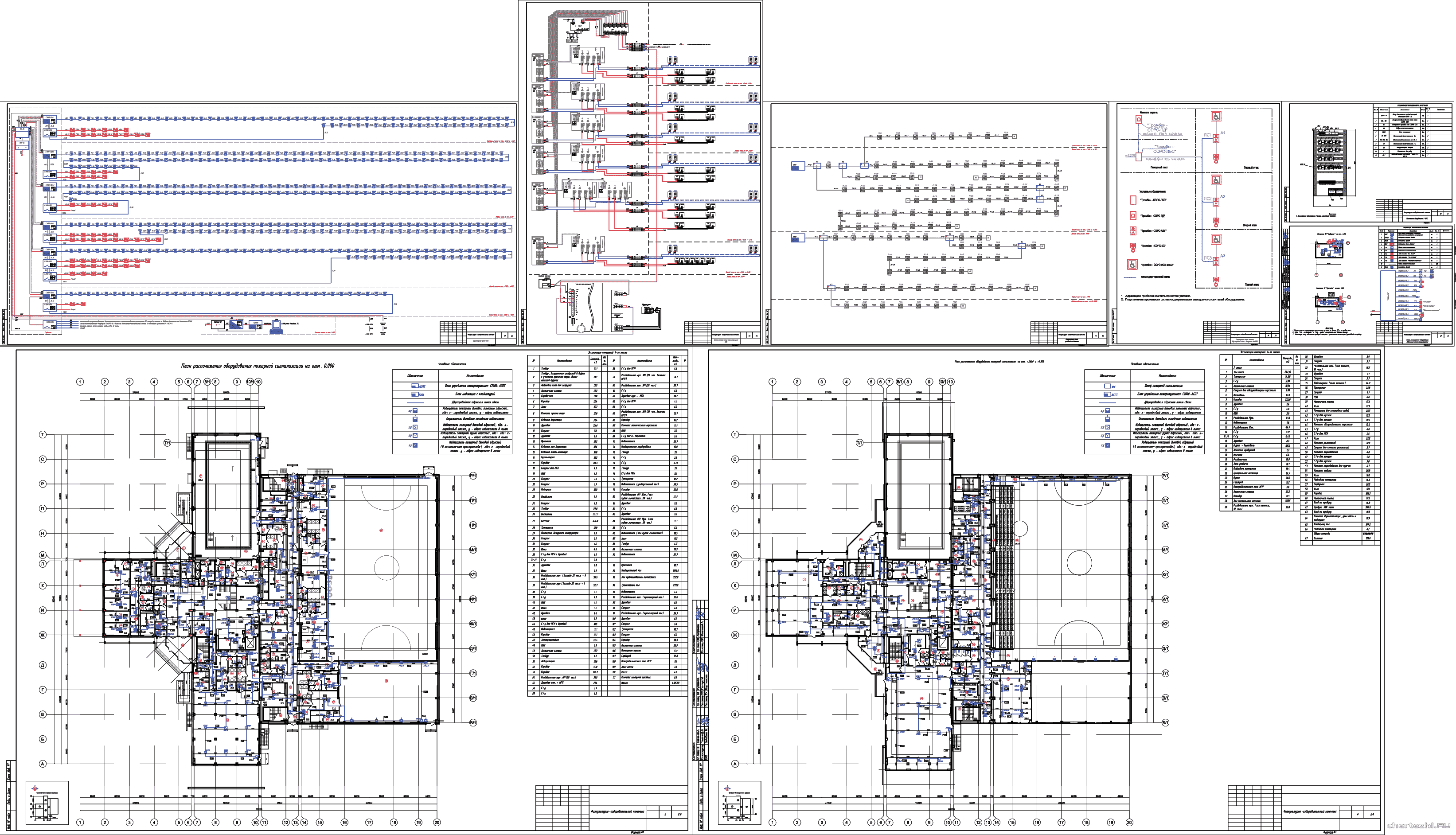

Ведомость рабочих чертежей
Общие данные
План расположения оборудования пожарной сигнализации на отм. -2.400 и -3.000
План расположения оборудования пожарной сигнализации на отм. 0.000
План расположения оборудования пожарной сигнализации на отм. +3.600 и +4.500
План расположения оборудования пожарной сигнализации на отм. +9.000 и +9.450
План расположения оборудования АСОУЭ на отм. -2.400 и -3.000
План расположения оборудования АСОУЭ на отм. 0.000
План расположения оборудования АСОУЭ на отм. +3.600 и +4.500
План расположения оборудования АСОУЭ на отм. +9.000 и +9.450
Электроакустический расчет системы речевого оповещения
План расположения оборудования системы двусторонней связи с дежурным для МГН на отм. 0.000
План расположения оборудования системы двусторонней связи с дежурным для МГН на отм. +3.600 и +4.500
План расположения оборудования системы двусторонней связи с дежурным для МГН на отм. +9.000 и +9.450
Структурная схема системы двусторонней связи с дежурным для МГН
План на отм. 0,000. Вывод сигнала "пожар" к вводно-распределительным устройствам ЭОМ
План на отм. +9,000. Вывод сигнала "пожар" в шкаф управления лифтами
Структурная схема АПС
Схема электрическая принципиальная АПС
Структурная схема речевого оповещения
азмещение оборудования в ШПС
Схема расположения оборудования автоматического пожаротушения
Серверная и Кроссовая. Изометрическая схема (газовое пожаротушение)
С2000-АСПТ Схема подключения
С2000-АСПТ Габаритный чертеж
