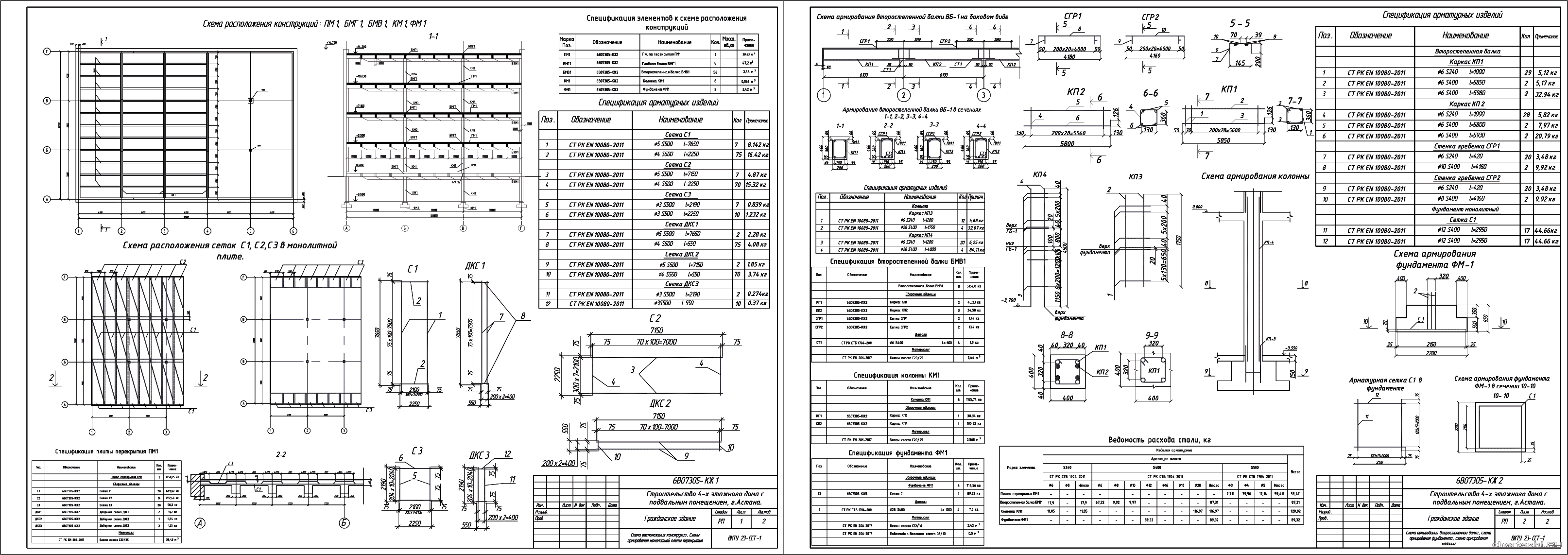

Коротко о файле:ВКТУ им. Д. Серикбаева / Школа архитектуры, строительства и энергетики / по дисциплине “Железобетонные конструкции” / Проектирование монолитных железобетонных и каменных конструкций многоэтажного здания жесткой системы. В данном курсовом проекте будут рассмотрены расчеты по нахождению оптимальных размеров для железобетонных плит, балок, колонн и фундамента. / Состав: 2 листа чертежи (схемы армирования: плиты, балки, фундамента, простенок) + ПЗ (46 страниц).
СОДЕРЖАНИЕ
ВВЕДЕНИЕ 4
1. Исходные данные для проектирования 5
1.1. Задание
1.2. Компоновка монолитного перекрытия размеров сечения колонн и стен и назначение размеров сечения колонн и стен
1.3. Материалы для конструкций 8
1.4. Расчетные характеристики бетона 9
1.5. Расчетные характеристики арматуры 10
2. Расчет и конструирование плиты монолитного перекрытия 11
2.1. Расчетный пролет и нагрузки 11
2.2. Расчетная схема и определение усилий
2.3. Подбор продольной рабочей арматуры в плите из прочности нормальных сечений 14
2.4. Конструирование монолитной плиты перекрытия 18
3. Расчет и конструирование перекрытия второстепенной балки монолитного перекрытия
3.1. Нагрузки 19
3.2. Расчетные: схема, пролеты, усилия 19
3.3. Подбор продольной рабочей арматуры второстепенной балки из расчета прочности нормальных сечений. 21
3.4. Подбор поперечной (вертикальной) арматуры второстепенной балки из расчета по прочности на действие поперечных сил. 25
3.5. Конструирование второстепенной балки перекрытия 28
4. Расчет нагрузок, действующих на главную балку монолитного перекрытия, по нормам РК идентичным Еврокодам. 30
4.1. Нагрузки 30
4.2. Расчетные: схема, пролеты, усилия 31
4.3. Подбор продольной рабочей арматуры главной балки из расчета прочности нормальных сечений. 33
4.4. Подбор поперечной (вертикальной) арматуры главной балки из расчета по прочности на действие поперечных сил. 35
4.5. Конструирование главной балки перекрытия 38
5. Расчет и конструирование монолитной колонны по нормам РК, действующим с 2020 года, идентичным Еврокодам 40
5.1. Нагрузки и усилия 40
5.2. Расчетные: схема, длина, сечение 42
5.3. Расчет прочности нормальных сечений колонны. Подбор продольной рабочей арматуры 43
5.4. Конструирование колонны 44
6. Расчет и конструирование монолитного фундамента под колонну по нормам РК, идентичным Еврокодам.
6.1. Глубина заложения фундамента 45
6.2. Нагрузки, действующие на фундамент. Определение площади подошвы фундамента.
6.3. Определение продольной арматуры плитной части фундамента из расчета прочности нормальных сечений. 46
6.4. Расчет фундамента на продавливание колонной. 47
6.5. Расчет фундамента по образованию трещин 49
6.6. Конструирование фундаментов 49
7. Расчёт кирпичного простенка первого этажа каменной наружной стены по нормам РК, идентичным Еврокодам. 50
7.1. Компоновка оконных проемов и простенков. 50
7.2. Сбор нагрузок на кирпичный простенок первого этажа. Определение усилий 50
7.3. Расчет простенка торцевой стены, расположенной по оси 1, на действие вертикальных сил и ветровых нагрузок 52
7.3.1. Определение конструктивной схемы здания и необходимости учёта горизонтальных перемещений на уровне дисков перекрытий. 52
7.3.2. Определение возможности расчета простенка по упрощенному методу. 53
7.3.3. Определение прочности стены при действии расчетного вертикального усилия по упрощенному методу 54
ЗАКЛЮЧЕНИE
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ
Рассмотрим пятиэтажное трехпролетное гражданское здание с подвалом.
Внутренний каркас, включающий фундаменты, колонны и перекрытия, монолитный, а наружные несущие стены – кирпичные. Стены подвала и фундаменты под стены – монолитные.
Исходные данные для проектирования следующие:
- размеры здания в плане – 21,0×30,5м;
- сетка колонн – 7×6,1 м;
- высота этажа – 3,55 м;
- количество этажей – 5, включая подвал или 4 без подвала;
- временная полезная равномерно распределенная нагрузка на перекрытие – 3,95 кН/м2 (275 кгс/м2) (таблица 6.2, категория Cl); <27>.
- район строительства – г. Астана;
- условное расчетное сопротивление грунта R0 – 0,3375 МПа 3,375кгс/см2);
1. Класс конструкций здания S4. Класс условий эксплуатации конструкций XC1.
2. Класс бетона конструкций перекрытий и колонн – С20/25, фундаментов – С16/20.
3. Класс арматуры плиты S500, класс продольной арматуры балок перекрытий, колонн и фундамента - S400, класс поперечной арматуры балок перекрытий и колонн – S240.
ЗАКЛЮЧЕНИE
Задания по курсовой работе были выполнены согласно всем нормам и правилам, результаты расчетов были записаны. Согласно расчетам, главная балка имеет высоту 600 мм и ширину 300 мм. Второстепенная балка имеет высоту 400 мм и ширину 200 мм. Плиты перекрытия имеют высоту 60 мм согласно требованиям.
