Коротко о файле:РП / Здание ресторана (1 этаж). / Состав: комплект чертежей.
Технико-экономические показатели:
Общая площадь здания 1757,6 м²
Полезная площадь 1735,26 м²
Расчетная площадь 1689,1 м²
Строительный объем
-надземная часть 12985,75 м³
-подземная часть 4473,48 м³
Площадь застройки 1740,52 м²
1. Проектируемое здание предусмотрено одноэтажным неправильной формы в плане, с размерами в осях 45,0х38,5 м.
2. Высота этажа смежная в свету - 5,0 м и 4,0 м. За относительную отметку 0.000 принята отметка уровня чистого пола.
3. По периметру здания устраивается отмостка асфальтобетонная шириной 500 мм.
4. Фундамент под стены здания запроектирован монолитный ленточного типа из бетона В12 по щебеночной подготовке.
5. Наружные стены выполнить толщиной 390 мм из пиленого известняка (ГОСТ 4001-84) размером 190x190x390 мм. марки М35, на цементно-песчанном растворе марки 50 c наружным утеплением из минеральной ваты на синтетическом связующем сγ=300кг/м3 (ГОСТ 9573-96) толщиной 40 мм и штукатуркой толщиной 30 мм по сетке.
6. Внутренние несущие стены выполнить толщиной 390 мм из пиленого известняка М35 по ГОСТ 4001-84 на цементно-песчаном растворе М50..
7. Наружные и внутренние стены армировать сеткой 5Вр1 100/100 через три ряда кладки. Расход стали 3266,0 кг.
8. Перегородки толщ. 190 мм выполнить из пиленного известняка М25 по ГОСТ 4001-84 на цементно-песчаном растворе М50; перегородки толщиной 100 мм из гипсокартона; в сан.узлах предусмотрены кабинки из ПВХ перегородок.
9. Покрытие - сборные железобетонные плиты по серии 1.041.1-3; - облегченное по металлическим фермам (сер. 1.263.2-4 вып.4)
10. Кровля плоская рулонная с наружным и внутренним организованным водостоком.
10. Бетонную подготовку под полы выполнить согласно экспликации полов после прокладки всех коммуникаций, устройства фундаментов, из бетона на сульфатостойком портландцементе.
11. Окна - ПВХ; двери наружные - металлические; двери внутренние - деревянные; двери в сан.узлах и подвале - ПВХ.
12. Откосы дверных проемов оштукатурить цементным раствором М10.
13. Нижние наружные откосы окон покрыть листовой кровельной сталью.
14. Наружная отделка: цоколь (плитка темная) - 156,5 м2
стены (плитка светлая) - 942,7 м2
парапет (штукатурка с последующей окраской) - 122,9 м2
крыльца и спуск (штукатурка с последующей окраской) - 24,66 м2

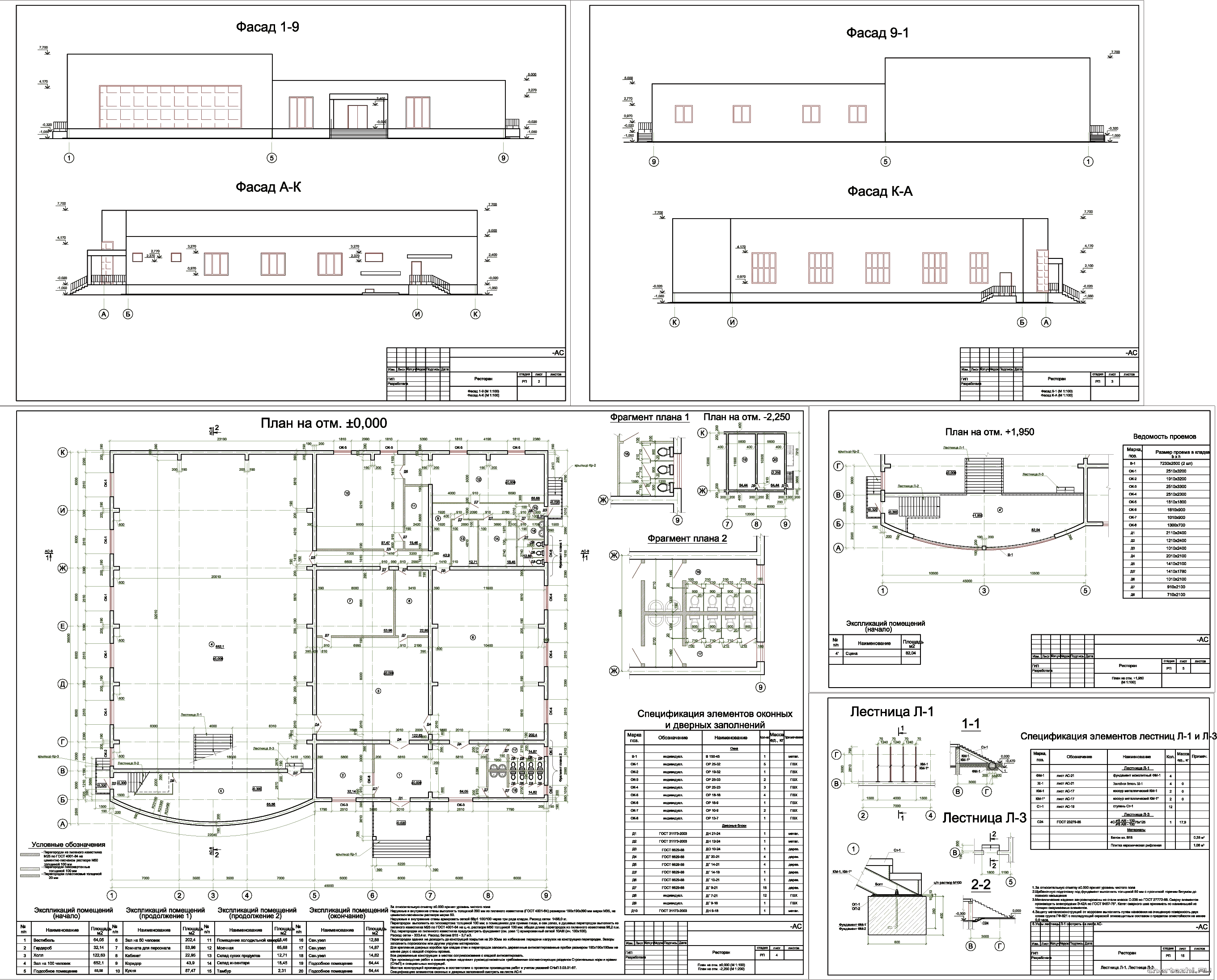

Ведомость рабочих чертежей
Общие данные
Фасад 1-9. Фасад А-К
Фасад 9-1. Фасад К-А
План на отм. ±0,000. План на отм. -2,250
План на отм. +1,950
План фундаментов
Сетки С3, С4, С5, С6, С7, С8, С9
Разрез 1-1. Разрез 2-2
Схема расположения элементов перемычек
Монолитный пояс МП-1. Монолитная балка БМ-1. Монолитный пояс МП-2
Схема расположения элементов перекрытия подвала. Схема расположения элементов покрытия
План кровли
План полов
Ведомость отделки помещений
Лестница Л-1. Лестница Л-3
Схема расположения элементов покрытия сцены и лестницы Л-2.
Косоур КМ-1, КМ-1*
Косоур КМ-2, КМ-2*
Ступень Ст-1
Ступень Ст-2
Фундамент ФМ-1. Фундамент ФМ-2. Фундамент ФМ-3. Фундамент ФМ-4
Крыльцо Кр-1
Крыльцо Кр-2
Крыльцо Кр-3
Спуск Сп-1
